耐熱端子（R形）丸形【100個入り】
- 通常単価(税別)
- 10,362円～173,012円特別価格
- 税込単価
- 11,398円～190,313円特別価格
通常出荷日：在庫品1日目～8日目一部当日出荷可能
耐熱性に優れた丸形圧着端子。【特長】・耐熱端子：丸形、種類：裸圧着端子。・パック入り数：100個。・材...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
耐熱端子丸型（R形）
ヒーター線及び電熱線用

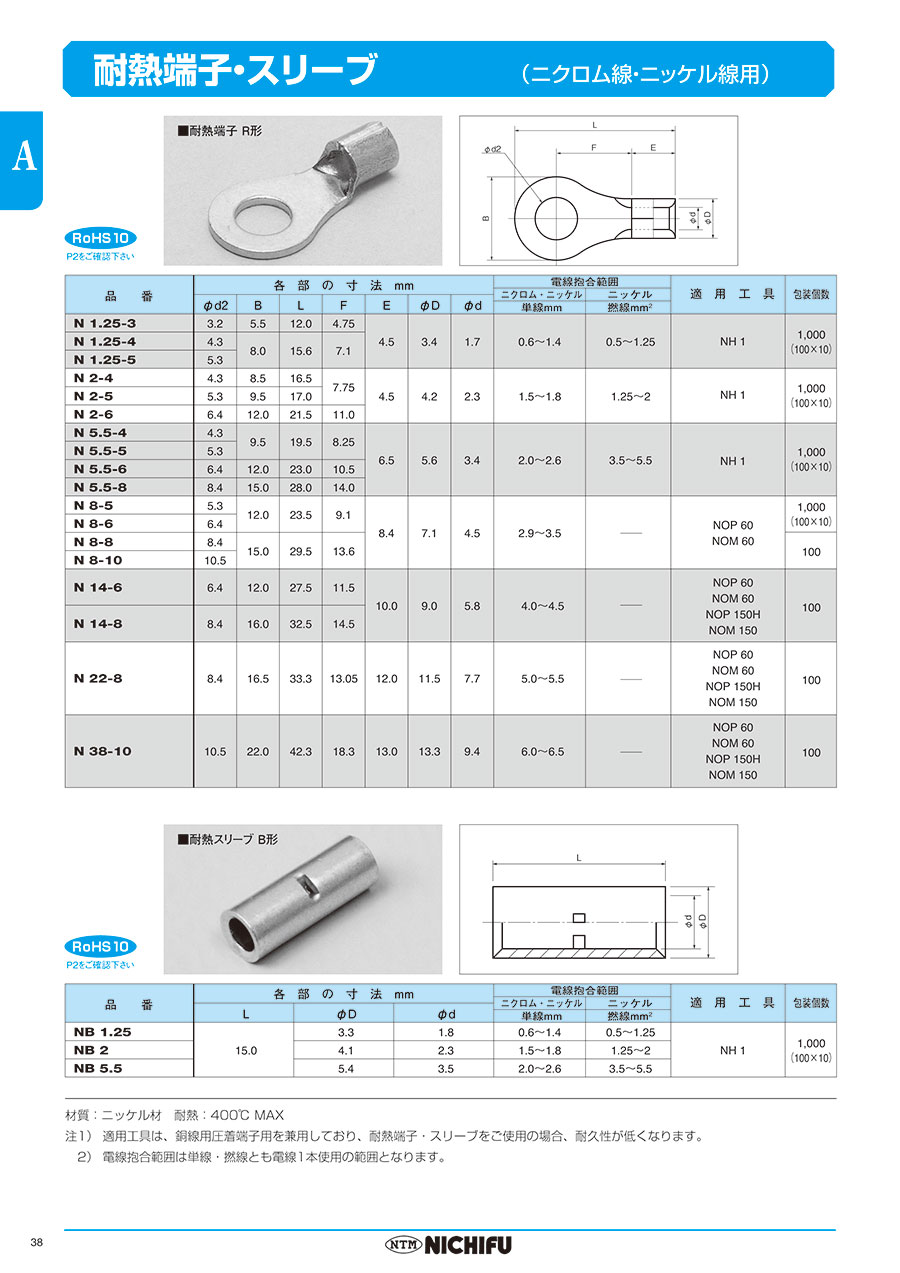

外形図
| 品番 | 各 部 の 寸 法 mm | 電線抱合範囲 | 適用工具 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | ||||||||||
| φd2 圧着部内径（φ） | B 舌部外径（mm） | L 全長（mm） | F | E | φD | φd | 単線mm 適合電線サイズ | 本体 | ヘッド | |
| N1.25-3 | 3.2 | 5.5 | 12 | 4.75 | 4.5 | 3.4 | 1.7 | 0.6～1.4 | NH1 NH61 | |
| N1.25-4 | 4.3 | 8.0 | 15.6 | 7.1 | ||||||
| N1.25-5 | 5.3 | |||||||||
| N2-4 | 4.3 | 8.5 | 16 . 5 | 7.75 | 4.5 | 4.2 | 2.3 | 1.5～1.8 | NH1 NH9 NH61 | |
| N2-5 | 5.3 | 9.5 | 17.0 | |||||||
| N2-6 | 6.4 | 12.0 | 21.5 | 11.0 | ||||||
| N5.5-4 | 4.3 | 9.5 | 19.5 | 8.25 | 6.5 | 5.6 | 3.4 | 1.9～2.8 | NH1 NH9 | |
| N5.5-5 | 5.3 | |||||||||
| N5.5-6 | 6.4 | 12.0 | 23.0 | 10.5 | ||||||
| N5.5-8 | 8.4 | 15.0 | 28.0 | 14.0 | ||||||
| N8-5 | 5.3 | 12.0 | 23.5 | 9.1 | 8.4 | 7.1 | 4.5 | 2.9～3.6 | NH1 NH9 NOP60 NOM60 | |
| N8-6 | 6.4 | |||||||||
| N8-8 | 8.4 | 15.0 | 29.5 | 13.6 | ||||||
| N8-10 | 10.5 | |||||||||
| N14-6 | 6.4 | 12.0 | 27.5 | 11.5 | 10.0 | 9.0 | 5.8 | 3.7～4.6 | NH9 NOP60 NOM60 | NOP150HA NOM150 |
| N14-8 | 8.4 | 16.0 | 32.5 | 14.5 | ||||||
| N22-8 | 8.4 | 16.5 | 33.3 | 13.05 | 12.0 | 11.5 | 7.7 | 4.7～5.6 | NOP60 NOM60 NOP150HA NOM150 | |
| N38-10 | 10.5 | 22.0 | 42.3 | 18.3 | 13.0 | 13.3 | 9.4 | 6.0～7.0 | NOP60 NOM60 NOP150HA NOM150 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,362円 ( 11,398円 ) | 在庫品1日目当日出荷可能 |
10,362円 ( 11,398円 ) | 在庫品1日目当日出荷可能 |
10,362円 ( 11,398円 ) | 在庫品1日目当日出荷可能 |
11,196円 ( 12,316円 ) | 在庫品1日目当日出荷可能 |
11,196円 ( 12,316円 ) | 在庫品1日目当日出荷可能 |
17,246円 ( 18,971円 ) | 在庫品1日目当日出荷可能 |
22,805円 ( 25,086円 ) | 在庫品1日目当日出荷可能 |
22,805円 ( 25,086円 ) | 在庫品1日目当日出荷可能 |
24,233円 ( 26,656円 ) | 在庫品1日目当日出荷可能 |
30,394円 ( 33,433円 ) | 在庫品1日目当日出荷可能 |
36,911円 ( 40,602円 ) | 在庫品1日目当日出荷可能 |
36,911円 ( 40,602円 ) | 在庫品1日目当日出荷可能 |
42,516円 ( 46,768円 ) | 在庫品1日目当日出荷可能 |
45,866円 ( 50,453円 ) | 8日目 |
52,843円 ( 58,127円 ) | 在庫品1日目当日出荷可能 |
67,652円 ( 74,417円 ) | 在庫品1日目当日出荷可能 |
93,336円 ( 102,670円 ) | 在庫品1日目当日出荷可能 |
173,012円147,060円 ( 161,766円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
耐熱性に優れた丸形圧着端子。
【特長】
・耐熱端子：丸形、種類：裸圧着端子。
・パック入り数：100個。
・材質：ニッケル材。
・耐熱：400℃ MAX。
【用途】
・ヒーター線及び電熱線用に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
耐熱端子（R形）丸形のレビュー
電熱機器の製作・修理
4
4.02022/11/26
ニクロム線を使った電熱回路に必要です。
通常の圧着端子はニクロム線のような発熱体には向かないので、ニクロム線を使う場合は...もっと読む
2人が参考にしています。
制御盤に使用
4
4.02020/01/15
耐熱性がある商品でしたので、この商品を選定しました。耐熱性を必要とする環境で使っています。使用していて特に不具合などのト...もっと読む
2人が参考にしています。
配電盤作成
5
5.02019/06/13
配電盤・分電盤作成に役立っています。丈夫なので安心して使えます。
0人が参考にしています。
製品の端子として使用
5
5.02018/07/17
製品の端子として使っています。以前から使っていますが、材質がニッケル材なので固くて他の端子より丈夫です。耐熱の特長や圧着...もっと読む
0人が参考にしています。
装置の配線用として
5
5.02018/06/13
装置の配線用として、いつも使っています。定番商品なので、安心して使えます。
0人が参考にしています。
