ニチフ端子工業

銅線用絶縁被覆付圧着端子（R形）丸形【100個入り】

Name: 銅線用絶縁被覆付圧着端子（R形）丸形【100個入り】
Brand: ニチフ端子工業
SKU: 222000168865
Rating: 4.6 (27 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（27件）

通常単価(税別): 2,172円～6,254円特別価格

税込単価: 2,389円～6,879円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着端子（R形）丸形

4.7

通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用環境配慮形絶縁被覆付圧着端子（R形）丸形

4.4

通常価格(税別)： 1,090円 (税込価格：1,199円)

通常出荷日：在庫品1日目

イージーエントリースタイル、丸形の絶縁被覆付圧着端子。【特長】・TME形は絶縁...

詳細情報を確認する

種類
絶縁付圧着端子
形状
丸型

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

未確定：候補が11型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

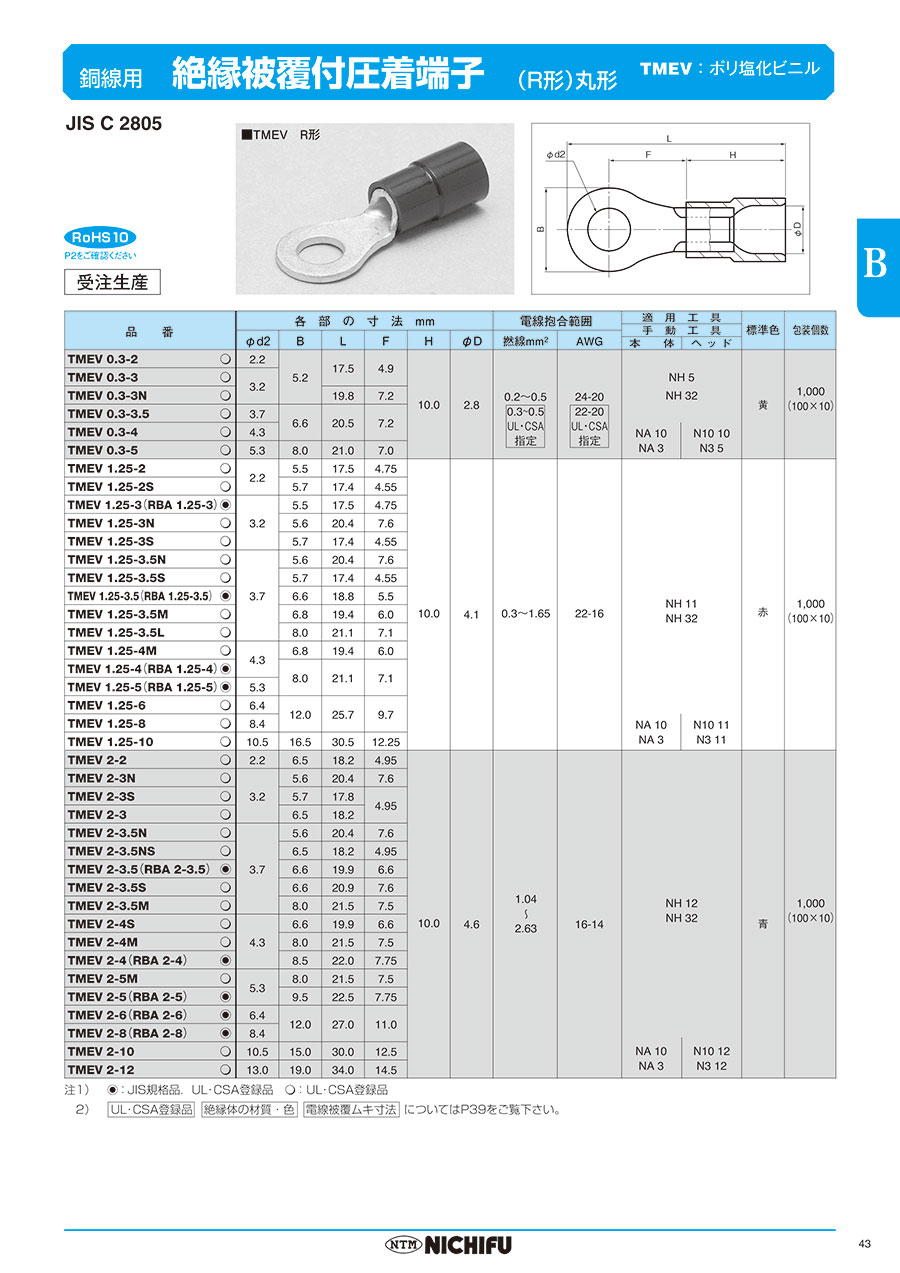

銅線用絶縁被覆付圧着端子（R形）丸形

カラーバリエーション

TMEV:R形（ポリ塩化ビニル）

外形図

品番		各部の寸法mm						電線抱合範囲		適用工具		標準色
		各部の寸法mm						電線抱合範囲		手動工具
		φd2	B	L	F	H	φD	撚線mm²	AWG	本体	ヘッド
TMEV 0.3-2	○	2.2	5.2	17.5	4.9	10.0	2.8	0.2-0.5	24-20	NH 5 NH 32 NH 60		黄
TMEV 0.3-3	○	3.2		17.5	4.9
TMEV 0.3-3N	○	3.2		19.8	7.2
TMEV 0.3-3.5	○	3.7	6.6	20.5	7.2
TMEV 0.3-4	○	4.3	6.6	20.5	7.2					NA 10 NA 3	N10 10 N3 5
TMEV 0.3-5	○	5.3	8.0	21.0	7.0					NA 10 NA 3	N10 10 N3 5
TMEV 1.25-2	○	2.2	5.5	17.5	4.75	10.0	4.1	0.3～1.65	22-16	NH 11 NH 32		赤
TMEV 1.25-2S	○	2.2	5.7	17.4	4.55
TMEV 1.25-3(RBA 1.25-3)	●	3.2	5.5	17.5	4.75
TMEV 1.25-3N	○		5.6	20.4	7.6
TMEV 1.25-3S	○		5.7	17.4	4.55
TMEV 1.25-3.5N	○	3.7	5.6	20.4	7.6
TMEV 1.25-3.5S	○		5.7	17.4	4.55
TMEV 1.25-3.5(RBA 1.25-3.5)	●		6.6	18.8	5.5
TMEV 1.25-3.5M	○		6.8	19.4	6.0
TMEV 1.25-3.5L	○		8.0	21.1	7.1
TMEV 1.25-4M	○	4.3	6.8	19.4	6.0
TMEV 1.25-4(RBA 1.25-4)	●	4.3	8.0	21.1	7.1
TMEV 1.25-5(RBA 1.25-5)	●	5.3	8.0	21.1	7.1
TMEV 1.25-6	○	6.4	12.0	25.7	9.7
TMEV 1.25-8	○	8.4	12.0	25.7	9.7					NA 10 NA 3	N10 11 N3 11
TMEV 1.25-10	○	10.5	16.5	30.5	12.25					NA 10 NA 3	N10 11 N3 11
TMEV 2-2	○	2.2	6.5	18.2	4.95	10.0	4.5	1.04 ～2.63	16-14	NH 12 NH 32		青
TMEV 2-3N	○	3.2	5.6	20.4	7.6
TMEV 2-3S	○		5.7	17.8	4.95
TMEV 2-3	○		6.5	18.2	4.95
TMEV 2-3.5N	○	3.7	5.6	20.4	7.6
TMEV 2-3.5NS	○		6.5	18.2	4.95
TMEV 2-3.5(RBA 2-3-5)	●		6.6	19.9	6.6
TMEV 2-3.5S	○		6.6	20.9	7.6
TMEV 2-3.5M	○		8.0	21.5	7.5
TMEV 2-4S	○	4.3	6.6	19.9	6.6
TMEV 2-4M	○		8.0	21.5	7.5
TMEV 2-4(RBA 2-4)	●		8.5	22	7.75
TMEV 2-5M	○	5.3	8.0	21.5	7.5
TMEV 2-5(RBA 2-5)	●	5.3	9.5	22.5	7.75
TMEV 2-6(RBA 2-6)	●	6.4	12.0	27.0	11.0
TMEV 2-8(RBA 2-8)	●	8.4	12.0	27.0	11.0
TMEV 2-10	○	10.5	15.0	30	12.5					NA 10 NA 3	N10 12 N3 12
TMEV 2-12	○	13.0	19.0	34	14.5					NA 10 NA 3	N10 12 N3 12

●:JIS規格品、UL・CSA登録品、○:UL・CSA登録品。

銅線用絶縁被覆付圧着端子（R形）丸形

TGV:R形（ポリ塩化ビニル）

外形図

品番		各部の寸法mm						電線抱合範囲		適用工具		標準色
		各部の寸法mm						電線抱合範囲		手動工具
		φd2	B	L	F	H	φD	撚線mm²	AWG	本体	ヘッド
TGV 1.25-3S	〇	3.2	5.7	17.4	4.55	10.0	3.2	0.3～1.65	22-16	NH 11 NH 32		赤
TGV 1.25-3.5S	〇	3.7	5.7	17.4	4.55					NH 11 NH 32
TGV 1.25-4M	〇	4.3	6.8	19.4	6.0					NA 10 NA 3	N10 11 N3 11
TGV 1.25-4(RAA 1.25-4)	●	4.3	8.0	21.1	7.1					NA 10 NA 3	N10 11 N3 11

●:JIS規格品、UL・CSA登録品、○:UL・CSA登録品。

銅線用絶縁被覆付圧着端子（R形）丸形

TGV:R形

外形図

品番		各部の寸法mm						電線抱合範囲		適用工具		標準色
		各部の寸法mm						電線抱合範囲		手動工具
		φd2	B	L	F	H	φD	撚線mm²	AWG	本体	ヘッド
TGV 3.5-4	〇	4.3	8.0	26.0	8.0	14.0	5.0	2.63 ～ 4.6	12	NH 13		黄
TGV 3.5-5S	〇	5.3	9.6	28.0	9.2					NH 13
TGV 3.5-6L	〇	6.4	12.0	29.4	9.4					NA 10 NA 3	N10 13 N3 13
TGV 5.5-5S	〇	5.3	9.0	25.7	7.2	14.0	5.4	2.63 ～ 6.64	12-10	NH 13		黄
TGV 5.5-6(RAA 5.5-6)	●	6.4	12.0	30.5	10.5	14.0	5.4	2.63 ～ 6.64	12-10	NA 10 NA 3	N10 13 N3 13	黄

●:JIS規格品、UL・CSA登録品、○:UL・CSA登録品。

銅線用絶縁被覆付圧着端子（R形）丸形

TMEN:R形（ナイロン）

外形図

品番		各部の寸法mm						電線抱合範囲		適用工具		標準色
		各部の寸法mm						電線抱合範囲		手動工具
		φd2	B	L	F	H	φD	撚線mm²	AWG	本体	ヘッド
TMEN 0.3-2	〇	2.2	5.2	17.5	4.9	10.0	2.8	0.2-0.5	24-20	NH 5 NH 32 NH 60		黄透明
TMEN 0.3-3	〇	3.2	5.2	17.5	4.9
TMEN 0.3-3.5	〇	3.7	6.6	20.5	7.2
TMEN 0.3-4	〇	4.3	6.6	20.5	7.2					NA 10 NA 3	N10 10 N3 5
TMEN 0.3-5	〇	5.3	8.0	21.0	7.0					NA 10 NA 3	N10 10 N3 5
TMEN 1.25-3N	〇	3.2	5.6	20.4	7.6	10.0	4.1	0.3 ～ 1.65	22-16	NH 11 NH 32		赤透明
TMEN 1.25-3S	〇	3.2	5.7	17.4	4.55
TMEN 1.25-3.5N	〇	3.7	5.6	20.4	7.6
TMEN 1.25-3.5S	〇		5.7	17.4	4.55
TMEN 1.25-3.5(RBC 1.25-3.5)	●		6.6	18.8	5.5
TMEN 1.25-3.5M	〇		6.8	19.4	6.0
TMEN 1.25-4M	〇	4.3	6.8	19.4	6.0
TMEN 1.25-4(RBC 1.25-4)	●	4.3	8.0	21.1	7.1
TMEN 1.25-5(RBC 1.25-5)	●	5.3	8.0	21.1	7.1
TMEN 1.25-6	〇	6.4	12.0	25.7	9.7
TMEN 1.25-8	〇	8.4	12.0	25.7	9.7					NA 10 NA 3	N10 11 N3 11
TMEN 1.25-10	〇	10.5	16.5	30.5	12.25					NA 10 NA 3	N10 11 N3 11
TMEN 2-3N	〇	3.2	5.6	20.4	7.6	10.0	4.5	1.04 ～ 2.63	16-14	NH 12 NH 32		青透明
TMEN 2-3S	〇	3.2	5.7	17.8	4.95
TMEN 2-3.5N	〇	3.7	5.6	20.4	7.6
TMEN 2-3.5(RBC 2-3.5)	●		6.6	19.9	6.6
TMEN 2-3.5S	〇		6.6	20.9	7.6
TMEN 2-4S	〇	4.3	6.6	19.9	6.6
TMEN 2-4(RBC 2-4)	●	4.3	8.5	22.0	7.75					NA 10 NA 3	N10 12 N3 12
TMEN 2-5(RBC 2-5)	●	5.3	9.5	22.5	7.75					NA 10 NA 3	N10 12 N3 12

●:JIS規格品、UL・CSA登録品、○:UL・CSA登録品。

銅線用絶縁被覆付圧着端子（R形）丸形

TMEN:R形（ナイロン）

外形図

品番		各部の寸法mm						電線抱合範囲		適用工具		標準色
		各部の寸法mm						電線抱合範囲		手動工具
		φd2	B	L	F	H	φD	撚線mm²	AWG	本体	ヘッド
TMEN 3.5-4	〇	4.3	8.0	26.0	8.0	14.0	6.3	2.63 ～ 4.6	12	NH 13		黄透明
TMEN 3.5-5S	〇	5.3	9.6	28.0	9.2
TMEN 3.5-5L	〇	5.3	12.0	29.4	9.4
TMEN 3.5-6L	〇	6.4	12.0	29.4	9.4					NA 10 NA 3	NA 10 N3 13
TMEN 3.5-8	〇	8.4	13.5	33.5	12.75					NA 10 NA 3	NA 10 N3 13
TMEN 5.5-3S	〇	3.2	9.0	25.7	7.2	14.0	6.8	2.63 ～ 6.64	12・10	NH 13		黄透明
TMEN 5.5-3.5N	〇	3.7	7.0	24.7	7.2
TMEN 5.5-3.5	〇	3.7	9.5	27.0	8.25
TMEN 5.5-4N	〇	4.3	7.0	24.7	7.2
TMEN 5.5-4S	〇		9.0	25.7	7.2
TMEN 5.5-4(RBC 5.5-4)	●		9.5	27.0	8.2
TMEN 5.5-5N	〇	5.3	8.0	25.2	7.2
TMEN 5.5-5S	〇		9.0	25.7	7.2
TMEN 5.5-5(RBC 5.5-5)	●		9.5	27.0	8.25
TMEN 5.5-6(RBC 5.5-6)	●	6.4	12.0	30.5	10.5
TMEN 5.5-8(RBC 5.5-8)	●	8.4	15.0	35.5	14.0
TMEN 5.5-10(RBC 5.5-10)	●	10.5	15.0	35.5	14.0					NA 10 NA 3	N10 13 N3 13
TMEN 5.5-12	〇	13.0	19.2	40.0	16.4					NA 10 NA 3	N10 13 N3 13

●:JIS規格品、UL・CSA登録品、○:UL・CSA登録品。

型番リスト

表示件数

型番

内径 d2

(φ)

舌部外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

絶縁部素材

代表規格

絶縁被覆(色)

Fサイズ

(mm)

仕様

適合電線断面積(より線)

(mm2)

JANコード

トラスココード

質量(g)

材質1

材質2

材質3

定格電圧(V)

外形寸法(mm)

RoHS?

最小発注数量

3.2	5.7	17.4	22～16	[ビニル] ポリ塩化ビニル	UL / CSA	赤	4.55	直管形（絶縁体形）	0.3～1.65	4521989014124	473-1808	-	-	-	-	-	-	-	10パック 100個入り
3.7	5.7	17.4	22～16	[ビニル] ポリ塩化ビニル	UL / CSA	赤	4.55	直管形（絶縁体形）	0.3～1.65	4521989014216	473-1786	-	-	-	-	-	-	-	10パック 100個入り
4.3	8	26	12	[ビニル] ポリ塩化ビニル	UL / CSA	黄	8	直管形（絶縁体形）	2.63～4.6	4521989033187	473-1981	140.000	端子:無酸素銅（Ｃ1020）/電気すずメッキ	絶縁体：ポリ塩化ビニール	-	300	-	-	1パック 100個入り
6.4	12	29.4	12	[ビニル] ポリ塩化ビニル	UL / CSA	黄	9.4	直管形（絶縁体形）	2.63～4.6	4521989033248	473-2006	146.000	端子:無酸素銅（Ｃ1020）/電気すずメッキ	絶縁体：ポリ塩化ビニール	-	300	12	-	1パック 100個入り
5.3	9	25.7	12～10	[ビニル] ポリ塩化ビニル	UL / CSA	黄	7.2	直管形（絶縁体形）	2.63～6.64	4521989029951	473-2014	160.000	端子:無酸素銅（Ｃ1020）/電気すずメッキ	絶縁体：ポリ塩化ビニール	-	300	9.5	-	1パック 100個入り
4.3	8	21.1	22～16	ナイロン	UL / JIS / CSA	赤透明	7.1	イージーエントリー（絶縁体形）	0.3～1.65	-	-	-	-	-	-	-	-	10	10パック 100個入り
4.3	6.8	19.4	22～16	ナイロン	UL / CSA	赤透明	6	イージーエントリー（絶縁体形）	0.3～1.65	-	-	-	-	-	-	-	-	10	10パック 100個入り
6.4	12	25.7	22～16	ナイロン	UL / CSA	赤透明	9.7	イージーエントリー（絶縁体形）	0.3～1.65	-	-	-	-	-	-	-	-	10	10パック 100個入り
4.3	8.5	22	16～14	ナイロン	UL / JIS / CSA	青透明	7.75	イージーエントリー（絶縁体形）	1.04～2.63	-	-	-	-	-	-	-	-	10	10パック 100個入り
4.3	6.6	19.9	16～14	ナイロン	UL / CSA	青透明	6.6	イージーエントリー（絶縁体形）	1.04～2.63	-	-	-	-	-	-	-	-	10	10パック 100個入り
4.3	8	26	12	ナイロン	UL / CSA	黄透明	8	イージーエントリー（絶縁体形）	2.63～4.6	-	-	-	-	-	-	-	-	-	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,172円 ( 2,389円 )	在庫品1日目当日出荷可能
2,172円 ( 2,389円 )	在庫品1日目当日出荷可能
5,194円 ( 5,713円 )	在庫品1日目当日出荷可能
6,254円 ( 6,879円 )	在庫品1日目当日出荷可能
5,194円 ( 5,713円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
3,369円1,852円 ( 2,037円 )	在庫品1日目当日出荷可能
2,903円1,451円 ( 1,596円 )	在庫品1日目当日出荷可能
2,903円1,306円 ( 1,437円 )	在庫品1日目当日出荷可能
4,048円 ( 4,453円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

イージーエントリースタイル、丸形の絶縁被覆付圧着端子。
【特長】
・TME形は絶縁被覆部内側に電線挿入ガイドを設けた圧着端子
・心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入可能
・TME形は絶縁体に端子止めの壁があるために、端子は一定位置に挿入可能
・心線位置は常に安定し確実な圧着が可能
【用途】
・各種配線等の作業に便利

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁付圧着端子丸型
大同端子製造製。<br />各種規格取得の国内メーカー製絶縁付丸型圧着端子。<br />1パック100個売り。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
