差込形接続端子 250シリーズ【100個入り】
- 通常単価(税別)
- 1,864円～3,807円
- 税込単価
- 2,050円～4,188円
通常出荷日：在庫品1日目当日出荷可能
主に嵌合が必要な個所に使用される差込形接続子。【特長】・適合タブ厚を識別するために適合タブ厚0.8mm...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 材料は端子部分に無酸素銅（電気すずめっき）、スリーブ部分に無酸素銅管（電気すずめっき）、絶縁体部分はポリ塩化ビニル又はナイロンを使用。
- 定格電圧は300V。
- 使用温度範囲は-40～+75℃（ポリ塩化ビニル）、-40～+105℃（ナイロン）。

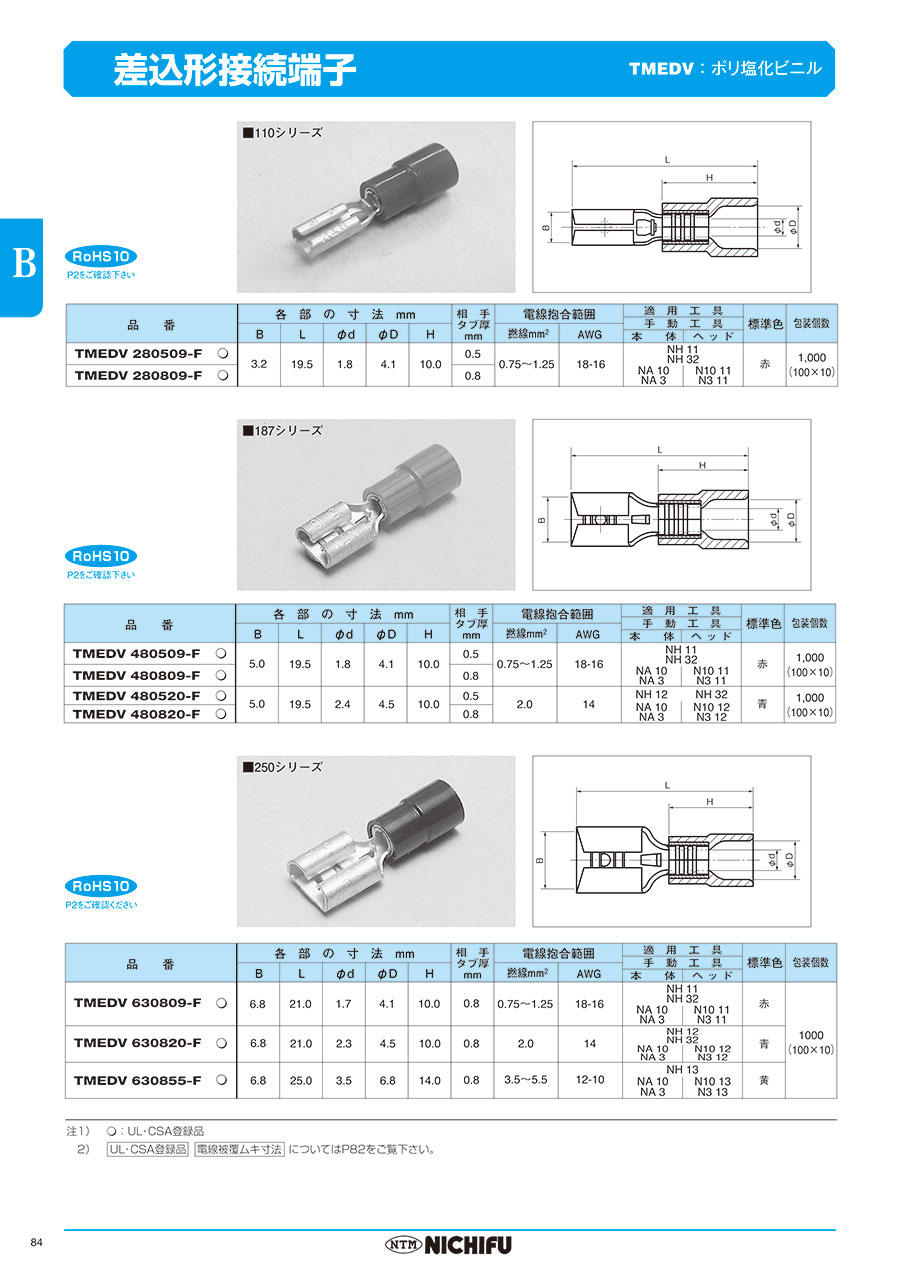

品番構成
品番・寸法
| 品番 | 各部の寸法mm | 相手 タブ厚 mm | 電線抱合範囲 | 適用工具 | 標準色 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||||
| B | L | φd | φD | H | 撚線mm2 | AWG | 本体 | ヘッド | |||
| TMEDV630809-F | 6.8 | 21.0 | 1.7 | 4.1 | 10.0 | 0.8 | 0.75～1.25 | 18-16 | NH 11 NH 32 | 赤 | |
| NA 10 NA 3 | N10 11 N3 11 | ||||||||||
| TMEDV630820-F | 6.8 | 21.0 | 2.3 | 4.5 | 10.0 | 0.8 | 2.0 | 14 | NH 12 NH 32 | 青 | |
| NA 10 NA 3 | N10 12 N3 12 | ||||||||||
| TMEDV630855-F | 6.8 | 25.0 | 3.5 | 6.8 | 14.0 | 0.8 | 3.5～5.5 | 12-10 | NH 13 | 黄 | |
| NA 10 NA 3 | N10 13 N3 13 | ||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,943円 ( 2,137円 ) | 在庫品1日目当日出荷可能 |
1,864円 ( 2,050円 ) | 在庫品1日目当日出荷可能 |
1,864円 ( 2,050円 ) | 在庫品1日目当日出荷可能 |
3,807円 ( 4,188円 ) | 在庫品1日目当日出荷可能 |
3,534円 ( 3,887円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
主に嵌合が必要な個所に使用される差込形接続子。
【特長】
・適合タブ厚を識別するために適合タブ厚0.8mm用接続端子の嵌合部先端に半円状の切込みを設置した圧着端子。
・TMED形は端子と絶縁体の間に銅パイプが入っている。
カタログ
商品担当おすすめ
差込形接続端子 250シリーズのレビュー
大電流ファストン端子の接続
5
5.02021/08/19
接点が25Aリレーがファストン端子で、そこに繋ぐ1.25sqと0.5sqの電線2本ずつを繋ぐのに使用。
線の先で分岐せ...もっと読む
1人が参考にしています。
切り替えスイッチの配線接続
5
5.02019/08/10
切り替えスイッチの配線接続に使用しました．定番品で安心して使えます．
0人が参考にしています。
装置のメンテナンスに使用
5
5.02019/06/05
機械メーカーのエンジニアです。
差込型接続端子（ファストン端子）は海外製品（特にアメリカ製）に使われており、メンテナンス...もっと読む
0人が参考にしています。
機器内部ケーブルの補修
5
5.02019/02/13
損傷ケーブルに端子をつけて作り直し補修するために調達しました。圧着工具はメーカー指定品ではなく他社製ですが問題なく元通り...もっと読む
0人が参考にしています。
