ニチフ端子工業

T形コネクタカバー【50～100個入り】

カタログ |

数量スライド割引

通常単価(税別): 16,801円～28,625円

税込単価: 18,481円～31,488円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

通常出荷日：在庫品1日目

T形コネクタの圧縮部を絶縁するT形コネクタ用絶縁キャップです。【特長】・テーピ...

種類
カバー
色
黒

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

T形コネクタカバーの外観・寸法図

T形コネクタカバー

寸法図

T形コネクタカバーの寸法表

単位:mm

品番	A	B	C	D	E	F	G	H	t
T 20C *	83	29	19	35	14	16.5	16.5	14	1.5～2.0
T 26C	85		21		16	18	18	16
T 44C	89		25		20	22	22	20
T 60C	93		29		21	25	25	21
T 76C	93		29		23	27	27	23
T 98C	100		31	40	24	29	29	24
T 122C	103		34		24	31	31	24
T 154C	106		37		24.8	33	33	24.5
T 190C	127	31	45	50	28.5	35	35	28.5
T 240C	144	44	50		32	38	38	32
T 288C	148	43	55		32	40	40	32
T 365C	151	44	57		35.5	44	44	35.5
T 450C	175	50	65	60	39	52	59	39	2～2.5
T 560C	190	55	70	65	42	56	67	42
T 700C	205	60	75	70	45	62	72	45

※ T20CはT形コネクタ T11、T16、T20兼用カバーです。

T形コネクタカバーの特長

テーピングと違い、上から被せるだけで容易に絶縁が出来、また、剥がすのも簡単。
電線外径に合せて締め具合を2段階の調節が出来る(図1)。

製品仕様

材質:ポリ塩化ビニル最高使用温度60℃
色:黒

使用上のご注意

ボックス内でご使用下さい。防水性はありません。
脱落やズレの心配がある場合はビニルテープ等で電線とカバーを固定して下さい。
電気設備技術基準、内線規程及び電気工事仕様書の適用外のニチフオリジナル商品です。

型番リスト

表示件数

型番

長さ

(mm)

適用端子

パック入り数

(個)

RoHS?

最小発注数量

89	T44	100	10	1パック 100個入り
93	T76	100	10	1パック 100個入り
103	T122	50	10	1パック 50個入り
127	T190	50	10	1パック 50個入り
144	T240	50	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

25,316円 ( 27,848円 )	1日目
28,625円 ( 31,488円 )	1日目
16,801円 ( 18,481円 )	1日目
22,724円 ( 24,996円 )	1日目
22,199円 ( 24,419円 )	1日目

詳細情報

基本情報

基本情報

T形コネクタの圧縮部を絶縁するT形コネクタ用絶縁キャップです。
【特長】
・テーピングと違い、上から被せるだけで容易に絶縁が出来、また、剥がすのも簡単です。
・電線外径に合せて締め具合を2段階の調節が出来ます。
・材質：ポリ塩化ビニル。（最高使用温度60℃）
【用途】
・電線の絶縁にします。

カタログ

商品TOP

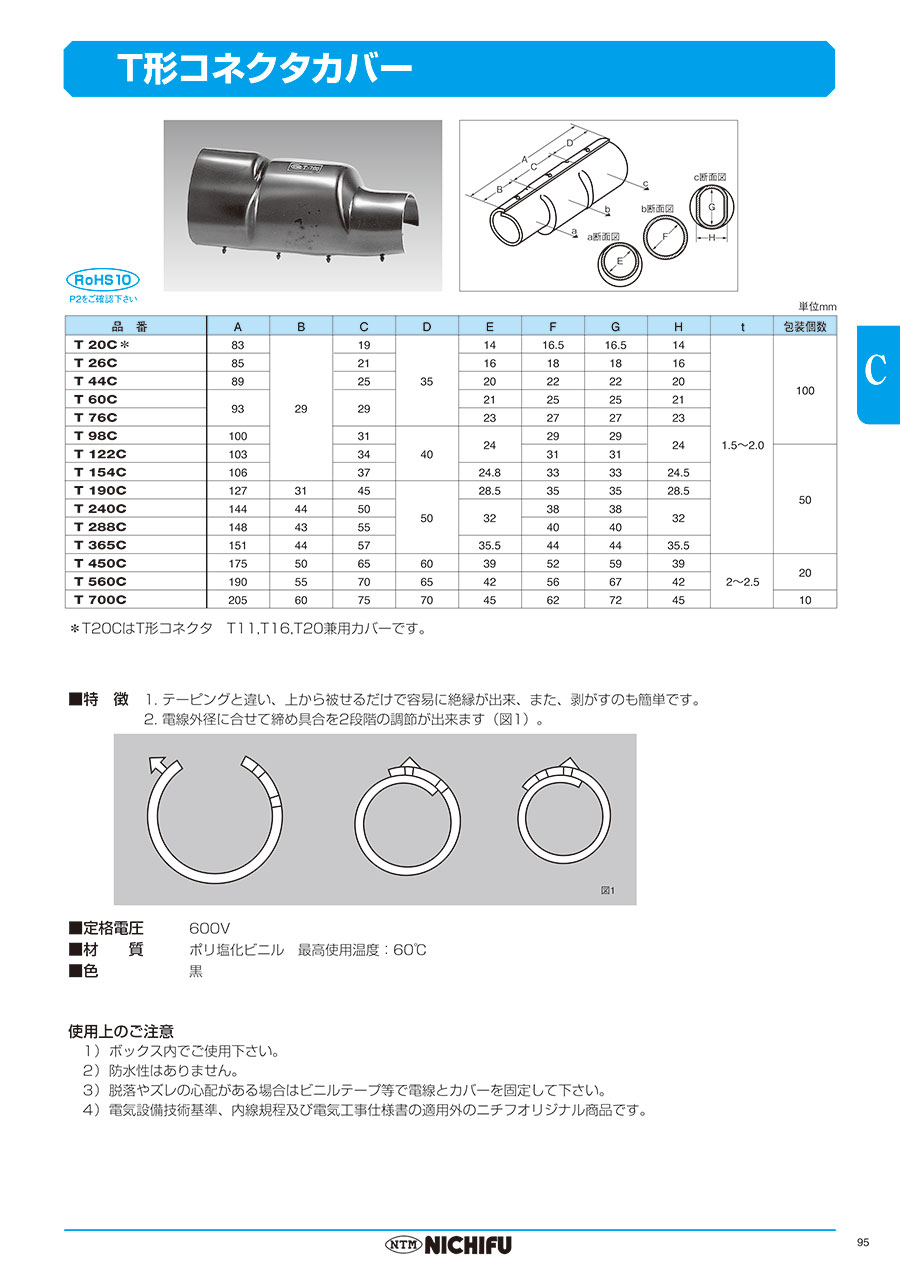

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
