ニチフ端子工業

T形コネクタ（分岐接続用）【1～100個入り】

Name: T形コネクタ（分岐接続用）【1～100個入り】
Brand: ニチフ端子工業
SKU: 222000167853
Rating: 5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 113円～51,221円特別価格

税込単価: 124円～56,343円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着端子（R形）丸形

4.7

通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着端子（TC形）棒形

4.7

通常価格(税別)： 1,767円 (税込価格：1,944円)

通常出荷日：在庫品1日目

分岐接続用のT形コネクタ。【特長】・コネクタ内面に接続信頼性を高めるため、ディ...

詳細情報を確認する

種類
圧縮端子
形状
分岐型

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

分岐接続用のT形コネクタ

コネクタ内面に接続信頼性を高めるため（1）ディンプルと（2）セレーションを施している。
電線を傷つけないよう、内・外面に（3）面取り加工を施している。圧縮位置を（4）刻印表示している。

外形図

商品一覧

品番	各部の寸法mm						圧縮回数	適用電線断面積合計（mm²）	適用工具
品番	C	H2	H1	L	W	T	圧縮回数	適用電線断面積合計（mm²）	ポンプ	ヘッド
T7	3	5.2	7.6	10.0	5.2	1.2	2	3.5～7	NH25A
T11	5.0	7.3	10.3	12.0	6.2	1.6		7.5～11
T16	5.0	7.8	11.5	13.0	7.6	2.0		11.5～16
T20	5.1	8.6	12.8	13.0	9.7	2.9	1	14～20	NOP120 （手動油圧式）
T26	6.9	10.2	14.7	16.0	11.4	3.2		21～26
T44	8.4	13.4	19.2	19.8	13.8	4.0		27～44
T60	9.7	15.8	21.0	21.8	15.0	4.0	2	45～60
T76	10.2	17.3	24.4	21.8	17.6	5.0		61～76
T98	13.2	20.0	27.5	25.0	19.2	5.0		77～98
T122	14.6	22.1	29.5	26.0	21.5	5.5		99～122		NP520
T154	15.5	24.6	33.2	27.6	23.4	6.0	3	123～154	NOM3000	NP520 NOH360
T190	20.3	28.8	37.5	35.0	25.7	6.0		155～190
T240	20.2	31.0	41.0	40.0	29.0	7.0		191～240
T288	23.2	35.7	45.6	45.0	32.0			241～288
T365	23.3	37.0	47.5	50.0	35.0			289～365
T450	28.0	43.0	57.0	60.0	41.0	10.0		366～450	NOM3000	NP520
T560	31.0	46.0	62.0	65.0	45.0	11.0		451～560
T700	34.0	51.0	68.0	70.0	49.5	12.0		561～700

型番リスト

表示件数

型番

内径 d2

(φ)

舌部外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

RoHS?

最小発注数量

5.2	7.6	10	3.5～7mm2	10	1パック 100個入り
5.2	7.6	10	3.5～7mm2	10	1パック 10個入り
7.3	10.3	12	7.5～11mm2	10	1パック 100個入り
7.3	10.3	12	7.5～11mm2	10	1パック 10個入り
7.8	11.5	13	11.5～16mm2	10	1パック 100個入り
7.8	11.5	13	11.5～16mm2	10	1パック 10個入り
8.6	11.5	13	14～20mm2	-	1パック 100個入り
8.6	11.5	13	14～20mm2	10	1個
10.2	14.7	16	21～26mm2	10	1パック 100個入り
10.2	14.7	16	21～26mm2	10	1個
13.4	19.2	19.8	27～44mm2	-	1パック 100個入り
13.4	19.2	19.8	27～44mm2	10	1個
15.8	21	21.8	45～60mm2	10	1パック 100個入り
15.8	21	21.8	45～60mm2	10	1個
17.3	24.4	21.8	61～76mm2	-	1パック 100個入り
17.3	24.4	21.8	61～76mm2	10	1個
20	27.5	25	77～98mm2	10	1パック 60個入り
20	27.5	25	77～98mm2	10	1個
22.1	29.5	26	99～122mm2	-	1パック 60個入り
22.1	29.5	26	99～122mm2	10	1個
24.6	33.2	27.6	123～154mm2	10	1パック 60個入り
24.6	33.2	27.6	123～154mm2	10	1個
28.8	37.5	35	155～190mm2	10	1パック 30個入り
28.8	37.5	35	155～190mm2	10	1個
31	41	40	191～240mm2	10	1パック 20個入り
31	41	40	191～240mm2	10	1個
35.7	45.6	45	241～288mm2	10	1パック 20個入り
35.7	45.6	45	241～288mm2	10	1個
37	47.5	50	289～365mm2	10	1パック 20個入り
37	47.5	50	289～365mm2	10	1個
43	57	60	366～450mm2	10	1パック 5個入り
43	57	60	366～450mm2	10	1個
46	62	65	451～560mm2	10	1パック 5個入り
46	62	65	451～560mm2	10	1個
51	68	70	561～700mm2	10	1パック 5個入り
51	68	70	561～700mm2	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,959円 ( 8,755円 )	在庫品1日目当日出荷可能
649円 ( 714円 )	5日目
11,235円 ( 12,359円 )	在庫品1日目当日出荷可能
936円 ( 1,030円 )	5日目
13,810円 ( 15,191円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	5日目
15,395円4,618円 ( 5,080円 )	在庫品1日目当日出荷可能
113円 ( 124円 )	5日目
13,586円 ( 14,945円 )	1日目
131円 ( 144円 )	5日目
26,191円 ( 28,810円 )	在庫品1日目当日出荷可能
203円 ( 223円 )	5日目
32,911円29,619円 ( 32,581円 )	1日目
240円 ( 264円 )	5日目
35,079円 ( 38,587円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	5日目
30,948円 ( 34,043円 )	1日目
373円 ( 410円 )	5日目
35,106円 ( 38,617円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	5日目
49,544円 ( 54,498円 )	1日目
599円 ( 659円 )	5日目
31,770円 ( 34,947円 )	1日目
766円 ( 843円 )	5日目
29,572円26,614円 ( 29,275円 )	1日目
1,004円 ( 1,104円 )	5日目
36,336円 ( 39,970円 )	1日目
1,184円 ( 1,302円 )	5日目
42,517円 ( 46,769円 )	1日目
1,389円 ( 1,528円 )	5日目
30,209円27,188円 ( 29,907円 )	1日目
3,655円 ( 4,021円 )	5日目
39,834円35,850円 ( 39,435円 )	1日目
4,783円 ( 5,261円 )	5日目
51,221円46,098円 ( 50,708円 )	8日目
6,081円 ( 6,689円 )	5日目

詳細情報

基本情報

基本情報

分岐接続用のT形コネクタ。
【特長】
・コネクタ内面に接続信頼性を高めるため、ディンプルとセレーションを使用
・電線を傷つけないよう、内・外面に面取り加工
・圧着位置を刻印表示

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

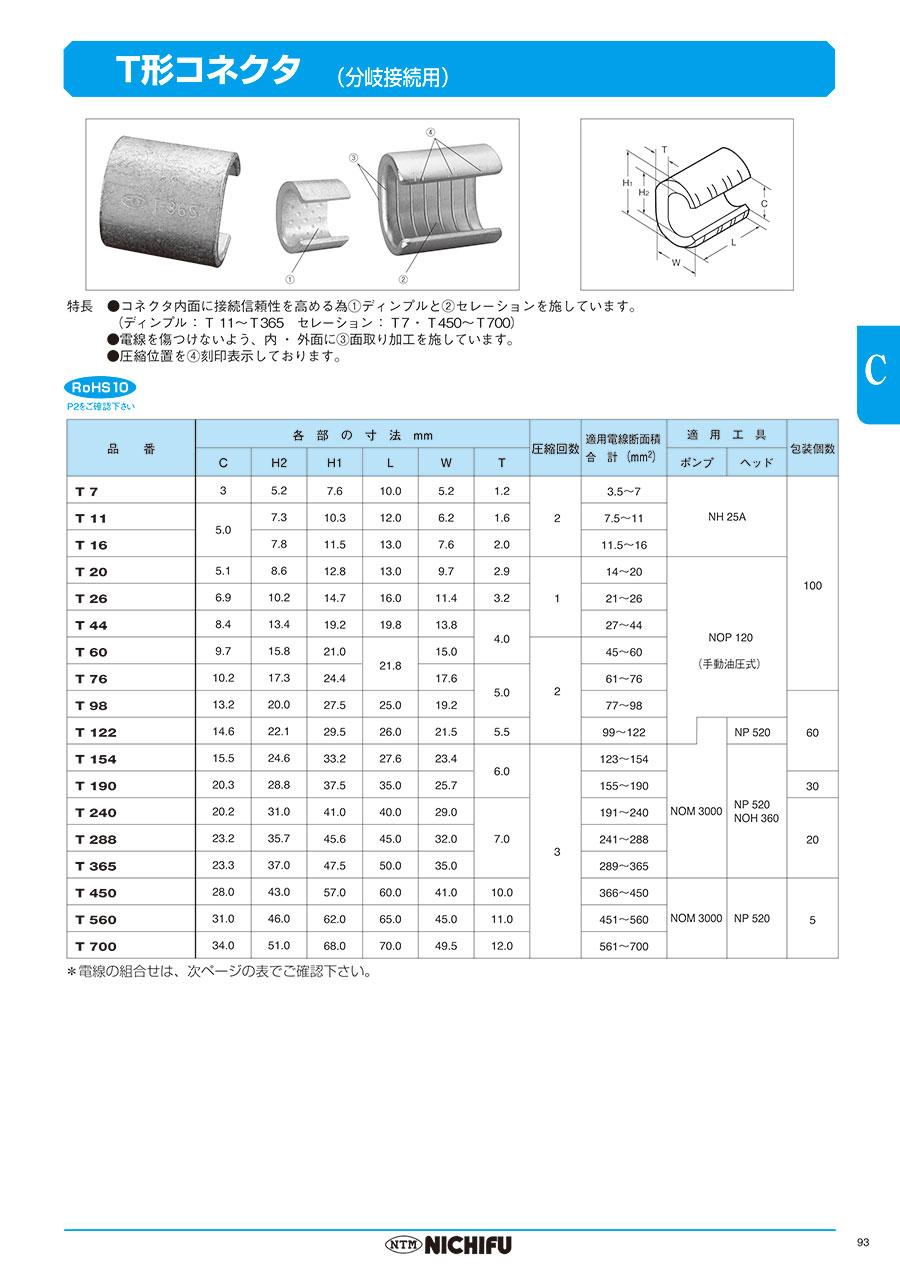

カタログ
