圧着工具 P-707

【ディージット】
探しまわる購買は
もうおしまい

型番:

P-707
解除
    数量：

    製品特長・仕様

    製品の基本仕様・特長

    5種類の大小様々なダイスにより、小型から大型まで幅広い端子に対応

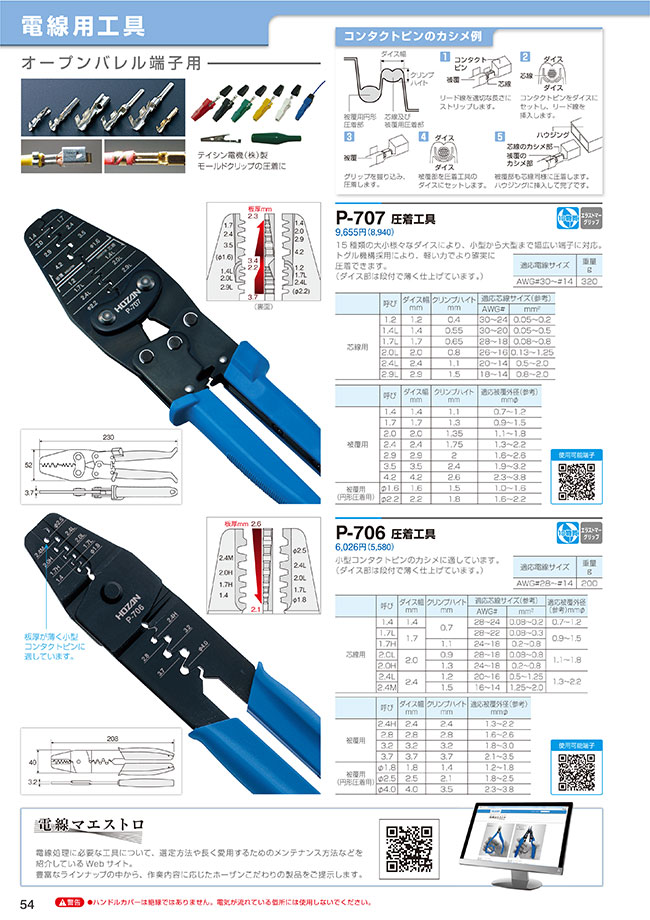

    圧着工具 P-707 製品仕様01

    P-707

    圧着工具 P-707 製品仕様02

    オープンバレル型コンタクト用

    圧着工具 P-707 製品仕様03

    板厚

    圧着工具 P-707 製品仕様04
    圧着工具 P-707 製品仕様05

    -呼びダイス幅
    mm    		クリンプハイト
    mm    		適応芯線サイズ（参考）
    AWG #mm2
    芯線用1.21.20.430～240.05～0.2
    1.4L1.40.5530～200.05～0.5
    1.7L1.70.6528～180.08～0.8
    2.0L20.826～160.13～1.25
    2.4L2.41.120～140.5～2.0
    2.9L2.91.518～140.8～2.0
    -呼びダイス幅
    mm    		クリンプハイト
    mm    		適応被覆外径（参考）
    mmφ
    被覆用1.41.41.10.7～1.2
    1.71.71.30.9～1.5
    221.351.1～1.8
    2.42.41.751.3～2.2
    2.92.921.6～2.6
    3.53.52.41.9～3.2
    4.24.22.62.3～3.8
    被覆用（円形圧着用）φ1.61.61.51.0～1.6
    φ2.22.21.81.6～2.2

    使用方法・使用事例

    使用方法

    コンタクトピンのカメシ例

    圧着工具 P-707 使用例01

    1.リード線を適切な長さにストリップ。
    2.コンタクトピンをダイスにセットし、リード線を挿入。
    3.グリップを握り込み、圧着。
    4.被覆部を圧着工具のダイスにセット。
    5.被覆部も芯線同様に圧着。ハウジングに挿入して完了。

    使用事例

    圧着工具 P-707 使用例02

    注意・禁止事項

    ハンドルカバーは絶縁ではないので電気が流れている個所には使用しないこと。

    P-707の仕様・寸法情報

    工具種類
    圧着工具・圧接工具
    全長(mm)
    230
    適応サイズ
    ダイス幅1.2～4.2mm
    トラスココード
    436-2683
    適応端子種類
    オープンバレル端子
    成形確認機構
    無
    RoHS?
    10
    -
    -

    絞り込み条件

    • 出荷日

      • すべて
      • 2日以内

    型番リスト

    表示件数
  • 1
    • 型番
    P-707
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,357円7,855円
    ( 8,641円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    オープンバレル型コンタクト用圧着工具。
    【特長】
    ・適応電線サイズ：AWG＃30～＃14
    ・エラストマーグリップ採用
    ・トグル機構採用により、軽い力でより確実に圧着できます（ダイス部は段付で薄く仕上げています）
    ・重量：320g
    【用途】
    ・15種類の大小様々なダイスにより、小型から大型まで幅広い端子に対応

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    圧着工具 P-707の型番P-707のページです。 型番P-707に関する仕様情報を記載しております。
