2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

品番	仕様			端子形状	外形寸法（mm）			端子ネジ（mm）	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	端子ネジ（mm）	絶縁種類	重量
SN22-200E	240V-230V-220V-200V-0	240V-230V-220V-200V-0-E	200VA	UP	108	117	118	4	E	約4.4kg
SN22-300E			300VA	UP	128	100	131	4	E	約5.0kg
SN22-500E			500VA	UP	146	122	145	4	E	約8.8kg
SN22-750E			750VA	UP	146	160	145	4	E	約11kg
SN22-1000E			1KVA	UP	146	180	145	4	E	約13kg
SN22-2000E			2KVA	UP	180	190	190	5	B	約22kg
SN22-3000E			3KVA	UP	200	190	220	5	F	約30kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

容量

(kVA)

絶縁種別

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

最小発注数量

1	E種	180	146	145	1個
2	E種	190	180	183	1個
0.2	A種	117	108	118	1個
3	B種	190	200	220	1個
0.3	A種	110	128	131	1個
0.5	E種	122	146	145	1個
0.75	E種	160	146	145	1個

通常単価(税別) (税込単価)	通常出荷日

19,970円 ( 21,967円 )	在庫品1日目当日出荷可能
34,970円 ( 38,467円 )	19日目
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
46,970円 ( 51,667円 )	19日目
10,970円 ( 12,067円 )	19日目
15,970円11,340円 ( 12,474円 )	在庫品1日目当日出荷可能
19,800円 ( 21,780円 )	19日目

詳細情報

基本情報

基本情報

単相複巻乾式トランスのSN22-Eシリーズ。
【特長】
・保護カバーと一体構造の端子台（アップネジ式）。
・カバー、ネジを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
・1次側電圧：240V-230V-220V-200V-0。
・2次側電圧：240V-230V-220V-200V-0-E。
・静電シールド付。
【用途】
・電圧タップが各4種類出ているため、細かい電圧を出したい時に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

カタログ

商品TOP

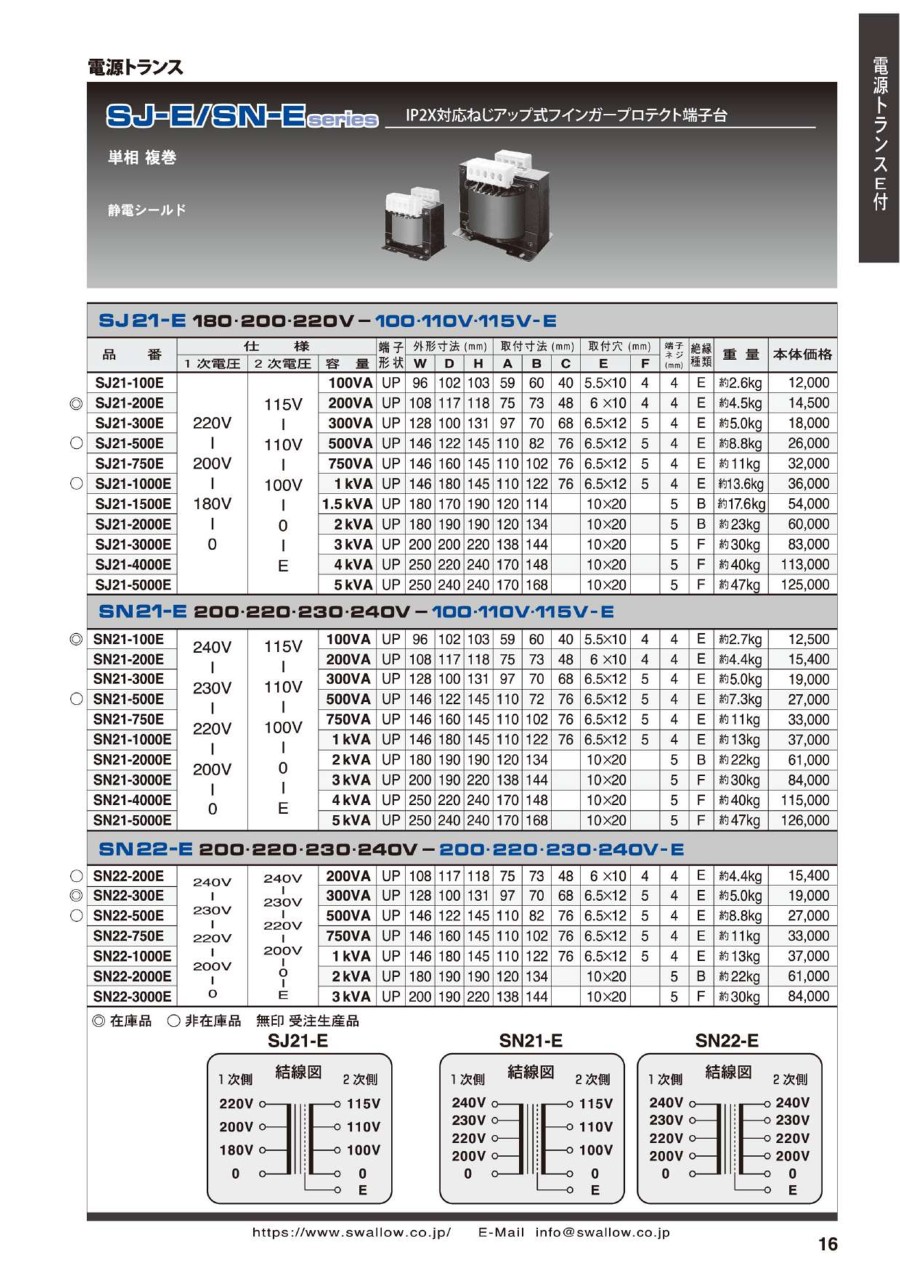

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
