エレクトロニクス部品技術窓口
単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ
- 通常単価(税別)
- 2,980円～9,000円特別価格
- 税込単価
- 3,278円～9,900円特別価格
通常出荷日：在庫品1日目当日出荷可能
小型単相複巻乾式トランスのSH1-Eシリーズ。【特長】・ラグ式と端子台にわけてある仕様。・保護カバーと...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
SH1-Eシリーズの詳細
SH1-Eシリーズ 結線図

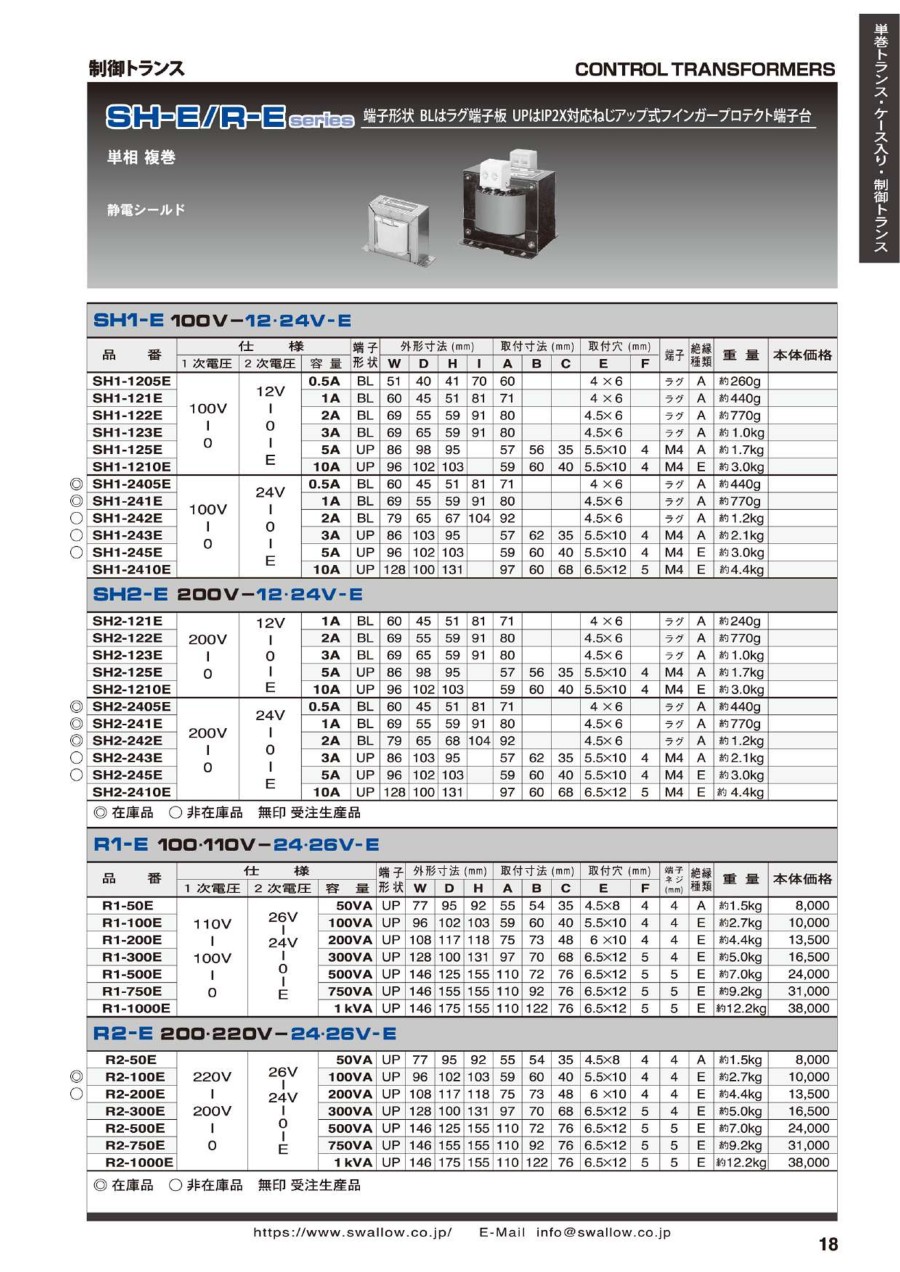

SH1-Eシリーズの仕様例と寸法例
| 品番 | 仕様 | 端子形状 | 外形寸法（mm） | 端子 | 絶縁種類 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | I | |||||
| SH1-1205E | 100V | 0 | 12V | 0 | E | 0.5A | BL | 51 | 40 | 41 | 70 | ラグ | A | 約260g |
| SH1-121E | 1A | BL | 60 | 45 | 51 | 81 | ラグ | A | 約440g | ||
| SH1-122E | 2A | BL | 69 | 55 | 59 | 91 | ラグ | A | 約770g | ||
| SH1-123E | 3A | BL | 69 | 65 | 59 | 91 | ラグ | A | 約1.0kg | ||
| SH1-125E | 5A | UP | 86 | 98 | 95 | - | M4 | A | 約1.7kg | ||
| SH1-1210E | 10A | UP | 96 | 102 | 103 | - | M4 | A | 約3.0kg | ||
| SH1-2405E | 100V | 0 | 24V | 0 | E | 0.5A | BL | 60 | 45 | 51 | 81 | ラグ | A | 約440g |
| SH1-241E | 1A | BL | 69 | 55 | 59 | 91 | ラグ | A | 約770g | ||
| SH1-242E | 2A | BL | 79 | 65 | 67 | 104 | ラグ | A | 約1.2kg | ||
| SH1-243E | 3A | UP | 86 | 103 | 95 | - | M4 | A | 約2.1kg | ||
| SH1-245E | 5A | UP | 96 | 102 | 103 | - | M4 | A | 約3.0kg | ||
| SH1-2410E | 10A | UP | 128 | 100 | 131 | - | M4 | A | 約5.4kg | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 在庫品1日目当日出荷可能 |
4,780円 ( 5,258円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
9,000円7,200円 ( 7,920円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
5,980円2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
6,480円 ( 7,128円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型単相複巻乾式トランスのSH1-Eシリーズ。
【特長】
・ラグ式と端子台にわけてある仕様。
・保護カバーと一体構造の端子台（アップネジ式）。
・カバー、ネジを外す事無く簡単に配線が可能。
【用途】
・制御盤にて使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
単相 複巻 変圧器 静電シールド付 SH1-Eシリーズのレビュー
手元照明に使用しています
3
3.02024/05/23
工作機械に社内に保管していたハロゲン灯を取り付け、手元照明にする時の電源として使用しています。一次電圧100V、二次電圧...もっと読む
0人が参考にしています。
