スワロー電機

SB22-Eシリーズ電源トランス

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 4,580円～219,000円特別価格

税込単価: 5,038円～240,900円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スワロー電機

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スワロー電機

通常出荷日：在庫品1日目

単相複巻乾式トランス。【特長】・1次電圧220V-200V-0／2次電圧220...

相数/巻線
単相/複巻
一次電圧 (V)
AC200-220
二次電圧 (V)
AC200-220
シールド有無
有
入出力端子形状
UPネジ端子台
ケース有無
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SB22-Eシリーズの寸法

品番	仕様			端子形状	外形寸法（mm）			取付寸法（mm）			取付穴（mm）		端子ネジ（mm）	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	C	E	F	端子ネジ（mm）	絶縁種類	重量
SB22-30E	220V - 200V - 0	220V - 200V - 0 - E	30VA	UP	77	83	92	55	49	35	4.5×8	4	4	A	約1.1kg
SB22-50E			50VA	UP	77	90	92	55	54	35	4.5×8	4	4	A	約1.2kg
SB22-100E			100VA	UP	96	102	103	59	60	40	5.5×10	4	4	E	約2.5kg
SB22-150E			150VA	UP	96	102	103	59	66	40	5.5×10	4	4	E	約2.7kg
SB22-200E			200VA	UP	108	117	118	75	73	48	6×10	4	4	E	約4.2kg
SB22-300E			300VA	UP	128	100	131	97	70	68	6.5×12	5	4	E	約5.0kg
SB22-500E			500VA	UP	146	122	145	110	72	76	6.5×12	5	4	E	約7.0kg
SB22-750E			750VA	UP	146	150	145	110	92	76	6.5×12	5	4	E	約9.2kg
SB22-1000E			1KVA	UP	146	180	145	110	122	76	6.5×12	5	4	E	約12.2kg
SB22-1500E			1.5KVA	UP	180	170	190	120	114		10×20		5	B	約17.6kg
SB22-2000E			2KVA	UP	180	190	190	120	134		10×20		5	B	約22kg
SB22-3000E			3KVA	UP	200	190	220	138	144		10×20		5	F	約30kg
SB22-4000E			4KVA	UP	250	220	240	170	148		10×20		5	F	約40kg
SB22-5000E			5KVA	UP	250	240	240	170	168		10×20		5	F	約47kg
SB22-6000E			6KVA	UP	250	260	270	170	168		10×20		5	F	約51kg
SB22-7500E			7.5KVA	UP	260	260	370	150	180		11φ		8	F	約65kg
SB22-10KE			10KVA	UP	290	280	430	150	190		13φ		8	F	約80kg
SB22-15KE			15KVA	UP	330	300	460	200	190		13φ		8	H	約90kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

容量

(kVA)

絶縁種別

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

最小発注数量

10	F種	430	290	280	1個
15	H種	460	330	300	1個
0.05	A種	92	77	90	1個
1	E種	145	146	180	1個
0.1	E種	103	96	102	1個
1.5	B種	190	180	170	1個
0.15	E種	103	96	102	1個
2	B種	190	180	190	1個
0.2	E種	118	108	117	1個
3	F種	220	200	190	1個
0.3	E種	131	128	100	1個
4	F種	240	250	220	1個
5	F種	240	250	240	1個
0.5	E種	145	146	122	1個
6	F種	270	250	260	1個
7.5	F種	370	260	260	1個
0.75	E種	145	146	150	1個

通常単価(税別) (税込単価)	通常出荷日

162,000円 ( 178,200円 )	19日目
219,000円 ( 240,900円 )	19日目
4,580円 ( 5,038円 )	19日目
18,300円 ( 20,130円 )	19日目
5,980円 ( 6,578円 )	在庫品1日目当日出荷可能
27,970円 ( 30,767円 )	19日目
5,980円 ( 6,578円 )	19日目
32,400円 ( 35,640円 )	19日目
7,490円 ( 8,239円 )	在庫品1日目当日出荷可能
45,600円 ( 50,160円 )	19日目
9,900円4,950円 ( 5,445円 )	在庫品1日目当日出荷可能
59,970円 ( 65,967円 )	19日目
67,970円 ( 74,767円 )	19日目
13,380円 ( 14,718円 )	在庫品1日目当日出荷可能
98,970円 ( 108,867円 )	19日目
138,790円 ( 152,669円 )	19日目
16,500円 ( 18,150円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

単相複巻乾式トランス。
【特長】
・1次電圧220V-200V-0／2次電圧220V-200V-0-E。
・保護カバーと一体構造の端子台（アップネジ式）。
・カバー、ネジを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
【用途】
・制御盤等に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。

カタログ

商品TOP

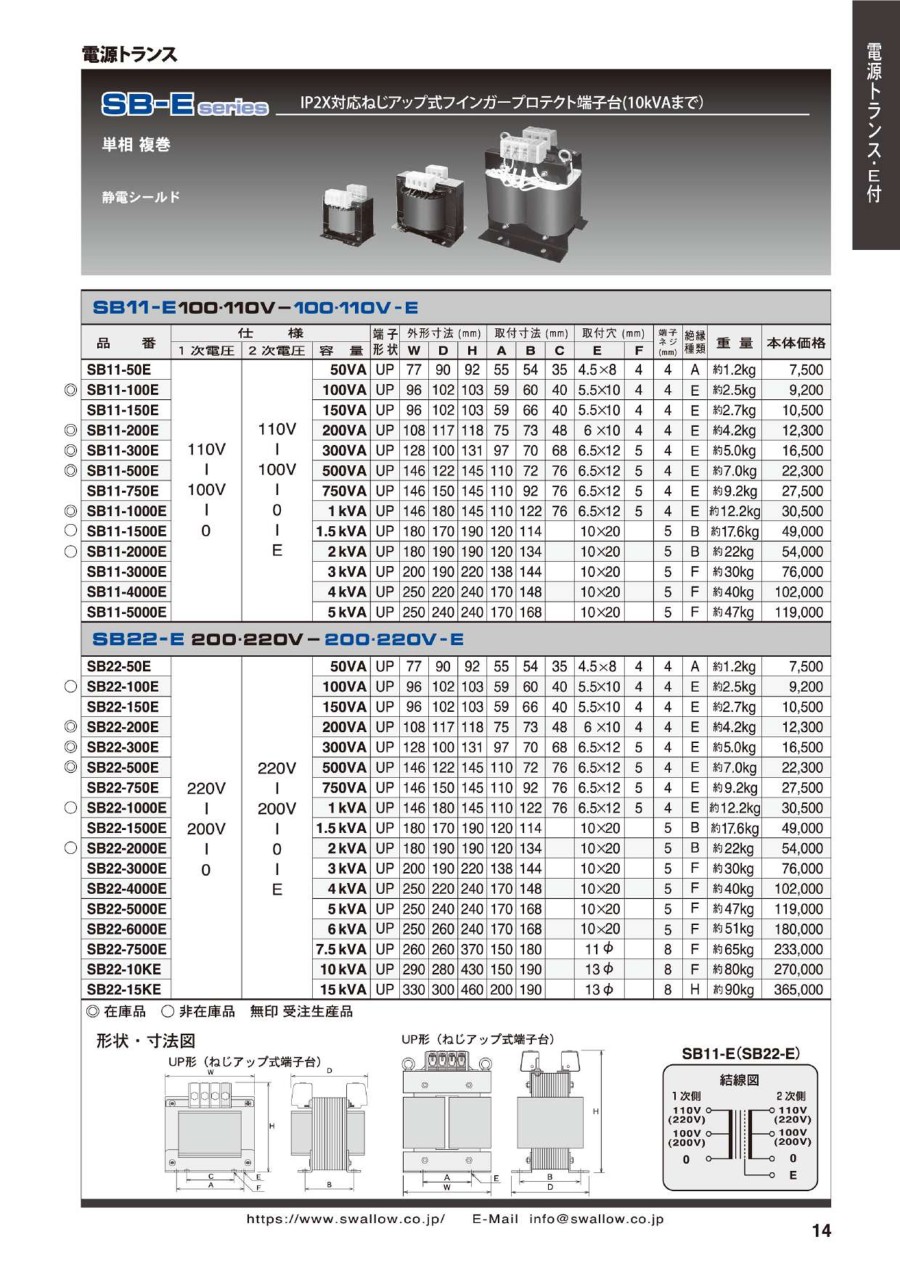

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
