2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

UP形（ねじアップ式端子台）タイプ1

UP形（ねじアップ式端子台）タイプ1 寸法図

品番	仕様			端子形状	外形寸法（mm）			取付寸法（mm）			取付穴（mm）		端子ネジ（mm）	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	C	E	F	端子ネジ（mm）	絶縁種類	重量
SA21-30	240V-220V-200V-0	120V-110V-100V-0	30VA	UP	76	83	92	55	49	35	4.5×8	4	4	A	約1.1kg
SA21-50			50VA	UP	77	90	92	55	54	35	4.5×8	4	4	A	約1.2kg
SA21-100			100VA	UP	96	102	103	59	60	40	5.5×10	4	4	E	約2.5kg
SA21-200			200VA	UP	108	117	118	75	73	48	6×10	4	4	E	約2.7kg
SA21-300			300VA	UP	128	100	131	97	70	68	6.5×12	5	4	E	約5.0kg
SA21-500			500VA	UP	146	122	145	110	72	76	6.5×12	5	4	E	約7.0kg
SA21-750			750VA	UP	146	160	145	110	102	76	6.5×12	5	4	E	約10kg
SA21-1000			1KVA	UP	146	180	145	110	122	76	6.5×12	5	4	E	約12.2kg

UP形（ねじアップ式端子台）タイプ2

UP形（ねじアップ式端子台）タイプ2 寸法図

品番	仕様			端子形状	外形寸法（mm）			取付寸法（mm）		取付穴（mm）	端子ネジ（mm）	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	E	端子ネジ（mm）	絶縁種類	重量
SA21-1500	240V-220V-200V-0	120V-110V-100V-0	1.5KVA	UP	180	170	190	120	114	10×20	5	B	約17.6kg
SA21-2000			2KVA	UP	180	190	190	120	134	10×20	5	B	約22kg
SA21-3000			3KVA	UP	200	190	220	138	144	10×20	5	F	約30kg
SA21-4000			4KVA	UP	250	220	240	170	148	10×20	5	F	約40kg
SA21-5000			5KVA	UP	250	240	240	170	168	10×20	5	F	約47kg
SA21-6000			6KVA	UP	250	260	270	170	168	10×20	5/8	F	約51kg
SA21-7500			7.5KVA	UP	260	260	370	150	180	11φ	8	F	約65kg
SA21-10K			10KVA	UP	290	280	430	150	190	13φ	8	F	約80kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

SA21-100

SA21-200

SA21-500

容量

(kVA)

絶縁種別

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

最小発注数量

0.1	A種	102	96	102	1個
0.2	A種	117	108	118	1個
0.5	E種	122	146	145	1個

通常単価(税別) (税込単価)	通常出荷日

6,159円 ( 6,775円 )	在庫品1日目当日出荷可能
8,487円 ( 9,336円 )	在庫品1日目当日出荷可能
17,228円 ( 18,951円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

保護カバーと一体構造の端子台（アップねじ式）SA21シリーズ。
【特長】
・カバー、ねじを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
・入力：240V-220V-200V-0。
・出力：120V-110V-100V-0。
・容量：30VA～10KVA。
【用途】
・200V／100V以外のタップ使用時に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

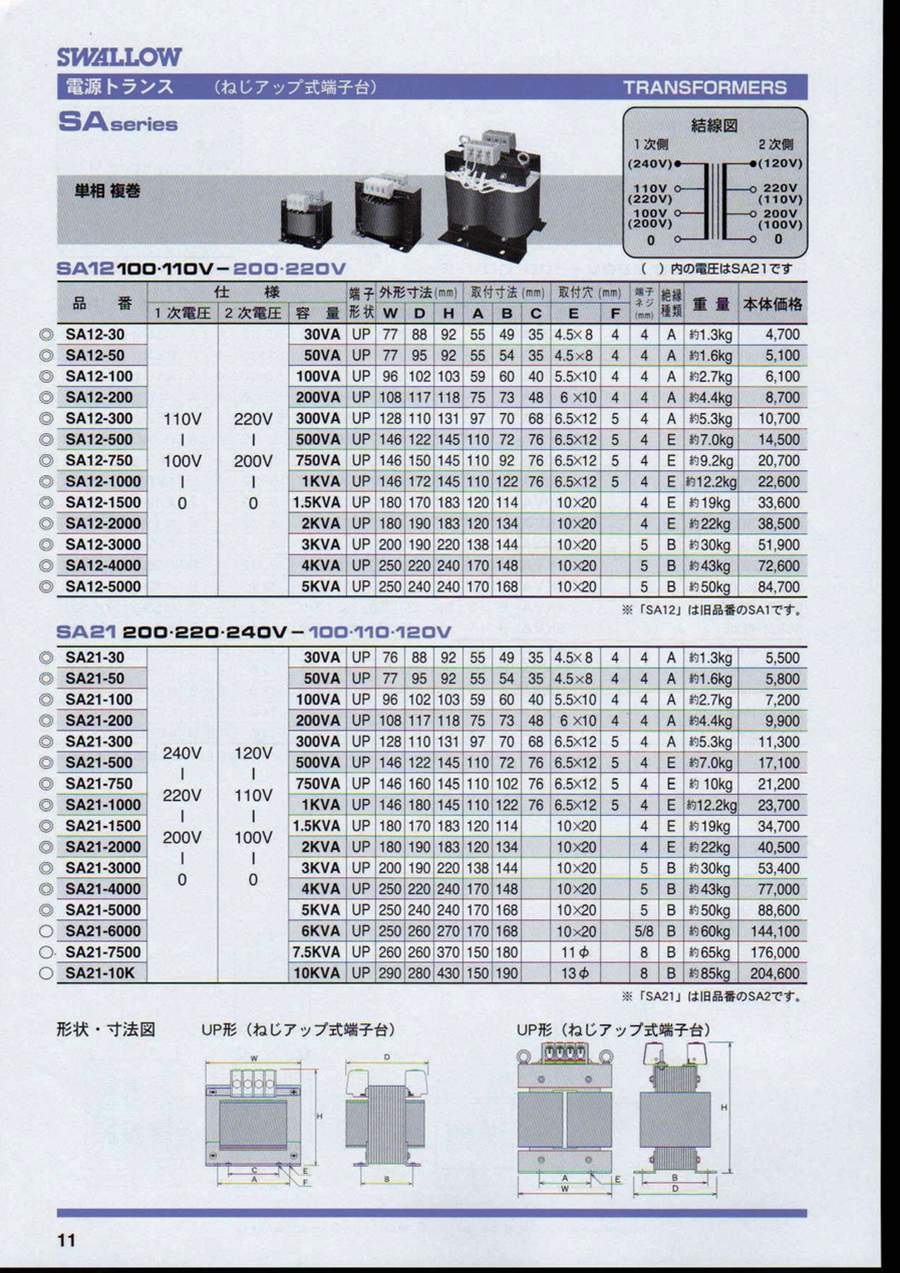

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
