SA12シリーズ 電源トランス
SA12-100の仕様・寸法情報
相数/巻線
単相/複巻
容量(kVA)
0.1
一次電圧(V)
AC100-110
二次電圧(V)
AC200-220
シールド有無
無
絶縁種別
E種
入出力端子形状
UPネジ端子台
ケース有無
無
寸法 縦(mm)
103
寸法 横(mm)
96
寸法 奥行き(mm)
102
保護等級
IP2X
商品情報
SA12シリーズの寸法
UP形（ねじアップ式端子台）
UP形（ねじアップ式端子台）
| 品番 | 仕様 | 端子 形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 端子 ネジ （mm） | 絶縁 種類 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | E | F | |||||
| SA12-30 | 110V | 100V | 0 | 220V | 200V | 0 | 30VA | UP | 77 | 83 | 92 | 55 | 49 | 35 | 4.5×8 | 4 | 4 | A | 約1.1kg |
| SA12-50 | 50VA | UP | 77 | 90 | 92 | 55 | 54 | 35 | 4.5×8 | 4 | 4 | A | 約1.2kg | ||
| SA12-100 | 100VA | UP | 96 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 約2.5kg | ||
| SA12-200 | 200VA | UP | 108 | 117 | 118 | 75 | 73 | 48 | 6×10 | 4 | 4 | E | 約2.7kg | ||
| SA12-300 | 300VA | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 約5.0kg | ||
| SA12-500 | 500VA | UP | 146 | 122 | 145 | 110 | 72 | 76 | 6.5×12 | 5 | 4 | E | 約7.0kg | ||
| SA12-750 | 750VA | UP | 146 | 150 | 145 | 110 | 92 | 76 | 6.5×12 | 5 | 4 | E | 約9.2kg | ||
| SA12-1000 | 1KVA | UP | 146 | 172 | 145 | 110 | 122 | 76 | 6.5×12 | 5 | 4 | E | 約12.2kg | ||
| SA12-1500 | 1.5KVA | UP | 180 | 170 | 190 | 120 | 114 | 10×20 | 5 | B | 約17.6kg | ||||
| SA12-2000 | 2KVA | UP | 180 | 190 | 190 | 120 | 134 | 10×20 | 5 | B | 約22kg | ||||
| SA12-3000 | 3KVA | UP | 200 | 190 | 220 | 138 | 144 | 10×20 | 5 | F | 約30kg | ||||
| SA12-4000 | 4KVA | UP | 250 | 220 | 240 | 170 | 148 | 10×20 | 5 | F | 約40kg | ||||
| SA12-5000 | 5KVA | UP | 250 | 240 | 240 | 170 | 168 | 10×20 | 5 | F | 約47kg | ||||
製品仕様
■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。
【現行品】 【新タイプ】
＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。
■変更内容：二次側に接地端子を追加。
【現行品】 【新タイプ】
＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。
詳細情報
基本情報
単相複巻乾式トランス。
【特長】
・保護カバーと一体構造の端子台（アップネジ式）。
・カバー、ネジを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
・1次側110-100V／2次側220-200V。
【用途】
・制御盤等に使用。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。 - 2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。

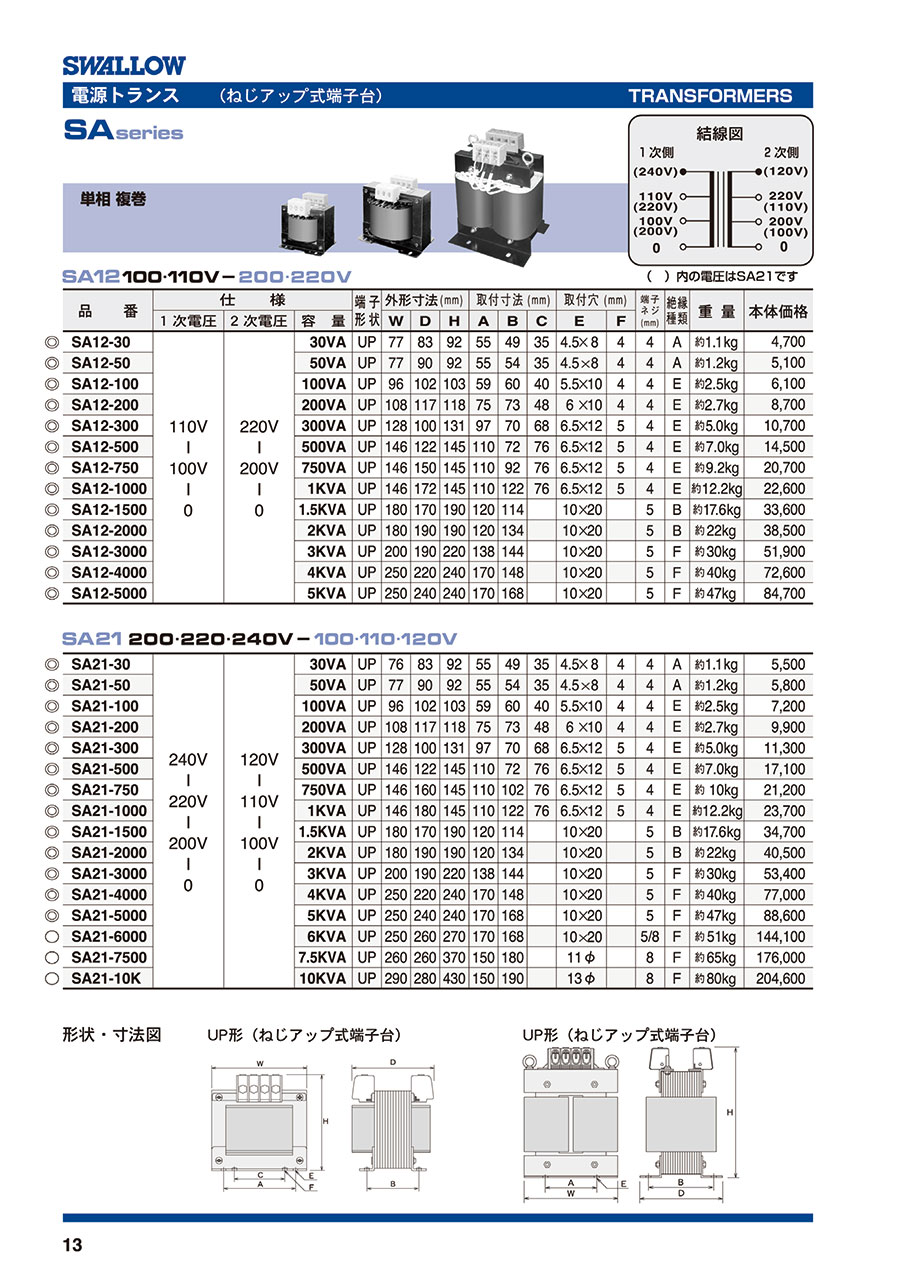

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。SA12シリーズ 電源トランスの型番SA12-100のページです。
型番SA12-100に関する仕様情報を記載しております。
SA12シリーズ 電源トランスのレビュー
AC200V製品の動作
4
4.02021/04/23
AC200Vの製品を動作させるために購入しました。
使いやすい端子台でしたので、楽に接続できました。
0人が参考にしています。
電子機器の内蔵電源として利用
4
4.02019/09/05
AC100V電源でAC200V機器を使用するために
100VA品を購入しました。
トランスですので当然重いですが、
コン...もっと読む
0人が参考にしています。
アップトランス
5
5.02019/06/19
100V電源で3相200ｖインバーター動作させるために購入
一体構造の端子台カバーなので
機械の上にそのまま取り付ける...もっと読む
0人が参考にしています。
