スワロー電機

電源トランス PC42-Eシリーズ

Name: 電源トランス PC42-Eシリーズ
Brand: スワロー電機
SKU: 222000166537
Rating: 3.5 (2 reviews)

カタログ |

通常単価(税別): 5,180円～19,000円特別価格

税込単価: 5,698円～20,900円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

単相複巻乾式、電源トランス。【特長】・1次電圧440V-400V-380V-0／2次電圧220V-20...

詳細を確認

3.53.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

詳細を確認

よく一緒に見られています

スワロー電機

SC21-Eシリーズ電源トランス

通常価格(税別)： 4,290円 (税込価格：4,719円)

通常出荷日：在庫品1日目

よく一緒に見られています

スワロー電機

M42シリーズマルチトランス

通常価格(税別)： 8,680円 (税込価格：9,548円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

注文停止中

容量

(kVA)

絶縁種別

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

トラスココード

RoHS?

最小発注数量

0.05	A種	95	77	92	851-3718	-	1個
1	E種	180	146	145	851-3687	10	1個
0.1	E種	102	96	103	851-3688	-	1個
0.2	A種	117	108	118	851-3700	-	1個
0.3	E種	110	128	131	851-3709	-	1個
0.5	E種	122	146	145	851-3717	-	1個
0.75	E種	150	146	145	851-3724	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
19,000円 ( 20,900円 )	1日目
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
7,800円6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
10,200円 ( 11,220円 )	在庫品1日目当日出荷可能
14,400円 ( 15,840円 )	在庫品1日目当日出荷可能
18,600円9,300円 ( 10,230円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

単相複巻乾式、電源トランス。
【特長】
・1次電圧440V-400V-380V-0／2次電圧220V-200V-0-E特許取得済ねじアップ式端子台。
・10KVAまで対応。
・保護カバーと一体構造の端子台（アップネジ式）。
・静電シールド付き。
・カバー、ネジを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
【用途】
・制御盤等に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

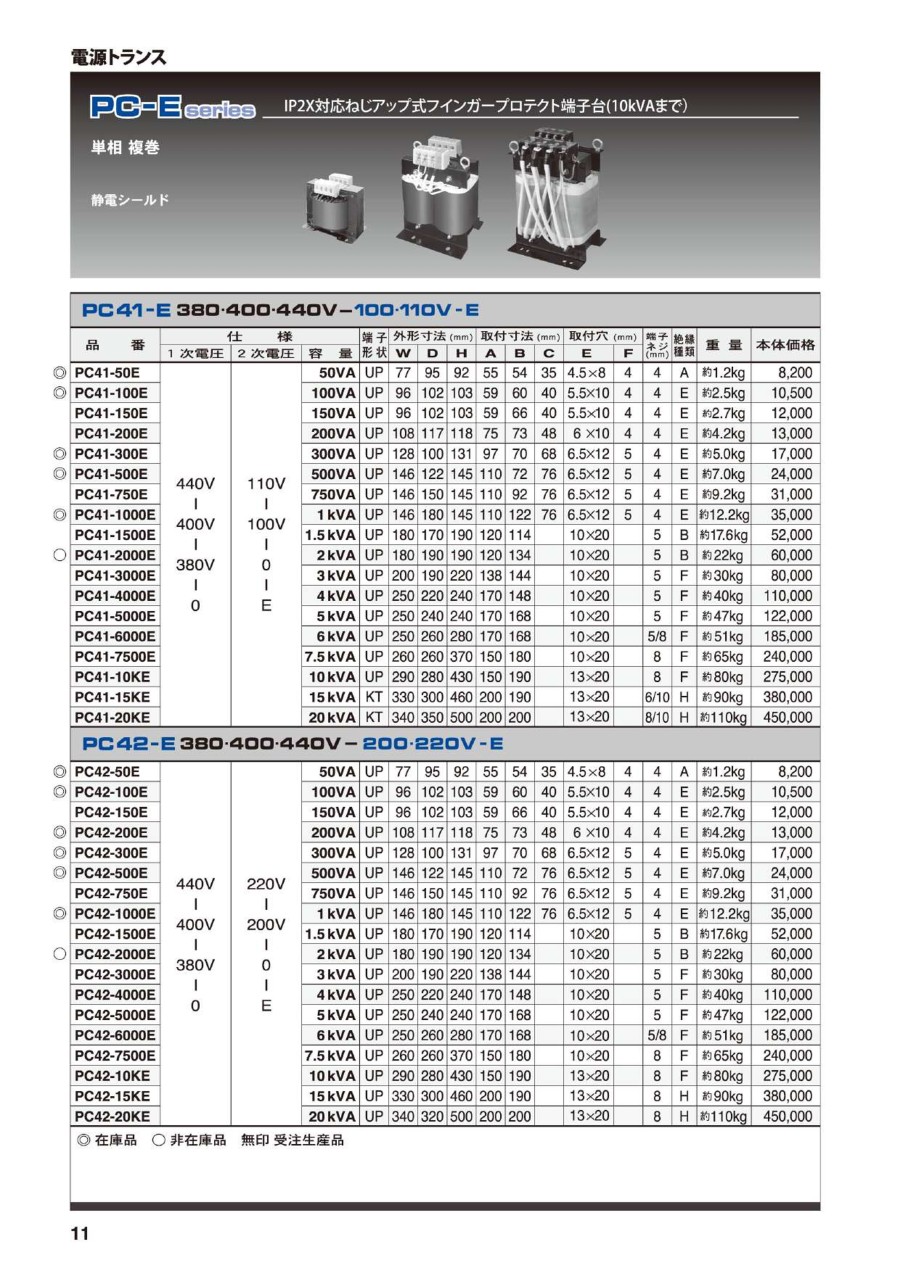

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電源トランス PC42-Eシリーズのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

自社で作っている制御盤に使用

満足度：3.02019/06/14

長年使い続けていて、トラブルもないので信頼性があり、リピートで購入しました。電源トランスPC41-Eシリーズと使い分けを...もっと読む

0人が参考にしています。

装置の電源に使用

満足度：4.02019/05/28

お客様からのご指定がありましたので購入をしました。中国向けの装置の電源に使用しています。取扱説明書も何も入っていなかった...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品電源トランス PC42-Eシリーズ	電源トランス PD42-Eシリーズ	M42シリーズマルチトランス	電源トランス SG21-Eシリーズ	SG11-Eシリーズ電源トランス	SB11-Eシリーズ電源トランス
メーカー	スワロー電機	スワロー電機	スワロー電機	スワロー電機	スワロー電機	スワロー電機
通常価格	5,180円-	8,890円 -	8,680円 -	8,610円 -	7,200円 -	3,880円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
相数/巻線	単相/複巻	単相/複巻	単相/複巻	単相/複巻	単相/複巻	単相/複巻
一次電圧(V)	AC380-400-440	AC380-400-415-440	AC380-400-420-440-460-480	AC190-200-210	AC100-110-120	AC100-110
二次電圧(V)	AC200-220	AC200-220-240	AC200-220-240	AC100-110-115	AC100-110-120	AC100-110
シールド有無	有	有	有	有	有	有
入出力端子形状	UPネジ端子台	UPネジ端子台	UPネジ端子台	UPネジ端子台	UPネジ端子台	UPネジ端子台
