型番:

UP-50E

解除

UP-50Eの仕様・寸法情報

相数/巻線

単相/複巻

容量(kVA)

0.055

一次電圧(V)

100

二次電圧(V)

200

シールド

有

絶縁種別

入出力端子形状

[ネジ端子台] 端子台式(P型)

ケース有無

無

高さ(mm)

寸法横(mm)

奥行き(mm)

一次電圧範囲

AC100-110V

二次電圧範囲

AC200-220V

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

複巻UPシリーズの結線図

複巻UPシリーズのP型／端子台式

複巻UPシリーズの定格

単相	一次電圧	100V・110V
複巻	二次電圧	200V・220V
乾式自冷	容量	55VA～5KVA

一次・二次間シールド付き（E）220V typeの表

形式	仕様					端子ネジ	寸法mm					重量 kg	取付穴 φ
形式	一次電圧	E	二次電圧	容量	形状	端子ネジ	W	H	D	A	B	重量 kg	取付穴 φ
UP-50E	0-100V-110V	E	0-200V-220V	55VA	P	M4	85	88	94	55	65	1.6	4.5×10
UP-100E				100VA	P	M4	86	96	104	62	73	2.3	4.5×10
UP-150E				150VA	P	M4	96	105	99	66	74	2.7	5.5×10
UP-200E				200VA	P	M4	105	113	109	75	70	3.8	5.5×10
UP-300E				300VA	P	M4	120	120	120	80	81	5.4	7×11
UP-500E				500VA	P	M5	153	156	135	111	82	7.5	6.5×10
UP-750E				750VA	P	M5	153	156	155	111	102	10.6	6.5×10
UP-1KE				1KVA	P	M5	153	156	175	111	122	12.9	6.5×10
UP-2KE				2KVA	P	M5	144	215	215	90	170	24.6	7×20
UP-3KE				3KVA	P	M5	150	220	230	90	175	28.5	7×20
UP-4KE				4KVA	P	M8	250	255	200	180	150	38.0	8×27
UP-5KE				5KVA	P	M8	250	255	210	180	165	45.0	8×27

※ 端子ネジ：M^＊/M^＊（一次側／二次側）

型番リスト

表示件数

型番

UP-50E

容量

(kVA)

高さ

(mm)

寸法横

(mm)

奥行き

(mm)

最小発注数量

0.055

1個

通常単価(税別) (税込単価)	通常出荷日

5,540円2,216円
( 2,438円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

単相100Vを200Vに昇圧するトランス。
【特長】
・単相200Vで、電源のない時に使用。
・単相複巻・P型端子台式。
・一次電圧100V、110V。
・二次電圧200V、220V。
・シールド（E）付き。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

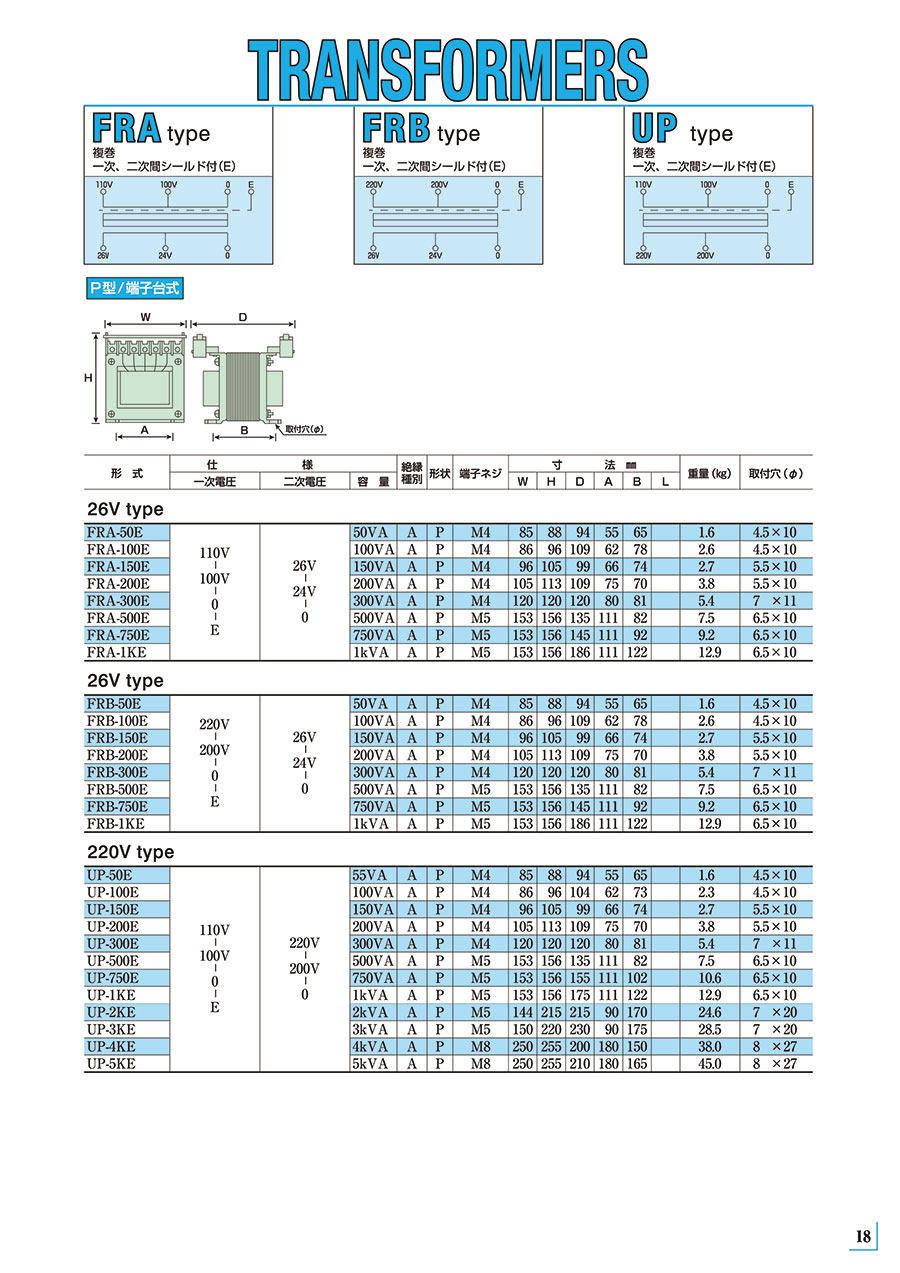

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

複巻トランス UPシリーズの型番UP-50Eのページです。型番UP-50Eに関する仕様情報を記載しております。
