型番:

SPA-100

解除

SPA-100の仕様・寸法情報

相数/巻線

単相/複巻

容量(kVA)

0.1

一次電圧(V)

100

二次電圧(V)

100

シールド

有

絶縁種別

入出力端子形状

[ネジ端子台] 端子台式(P型)

ケース有無

無

高さ(mm)

107

寸法横(mm)

105

奥行き(mm)

104

一次電圧範囲

AC100-110-120V

二次電圧範囲

AC100-110-120V

トラスココード

850-0619

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

複巻SPAシリーズの結線図

複巻SPAシリーズのP型／端子台式

複巻SPAシリーズの定格

単相	一次電圧	100V・110V・120V
複巻	二次電圧	100V・110V・120V
乾式自冷	容量	55VA～5KVA

製品仕様

形式	仕様					端子ネジ	寸法mm					重量 kg	取付穴 φ
形式	一次電圧	E	二次電圧	容量	形状	端子ネジ	W	H	D	A	B	重量 kg	取付穴 φ
SPA-50	0 - 100V - 110V - 120V	E	0 - 100V - 110V - 120V	55VA	P	M4	85	88	99	55	70	1.7	4.5×10
SPA-100				100VA	P	M4	105	107	104	66	65	3.0	5.5×10
SPA-150				150VA	P	M4	105	113	109	75	70	3.8	5.5×10
SPA-200				200VA	P	M4	105	113	119	75	80	4.5	5.5×10
SPA-300				300VA	P	M4	120	120	120	80	81	5.4	7×11
SPA-500				500VA	P	M5	153	156	145	111	92	8.5	6.5×10
SPA-750				750VA	P	M5	153	156	155	111	102	10.6	6.5×10
SPA-1K				1KVA	P	M5	153	156	175	111	122	12.9	6.5×10
SPA-1.5K				1.5KVA	P	M5	144	212	195	90	150	21.0	7×20
SPA-2K				2KVA	P	M5	144	212	215	90	170	24.6	7×20
SPA-3K				3KVA	P	M5	150	220	235	90	180	30.0	7×20
SPA-4K				4KVA	P	M8	250	250	200	180	147	38.0	8×27
SPA-5K				5KVA	P	M8	250	250	210	180	162	45.0	8×27

型番リスト

表示件数

型番

SPA-100

容量

(kVA)

高さ

(mm)

寸法横

(mm)

奥行き

(mm)

トラスココード

最小発注数量

0.1

107

105

104

850-0619

1個

通常単価(税別) (税込単価)	通常出荷日

8,310円

( 9,141円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

100V対100Vの絶縁用トランス。
【特長】
・単相複巻・P型端子台式。
・一次電圧100V、110V、120V。
・二次電圧100V、110V、120V。
・シールド（E）付き。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

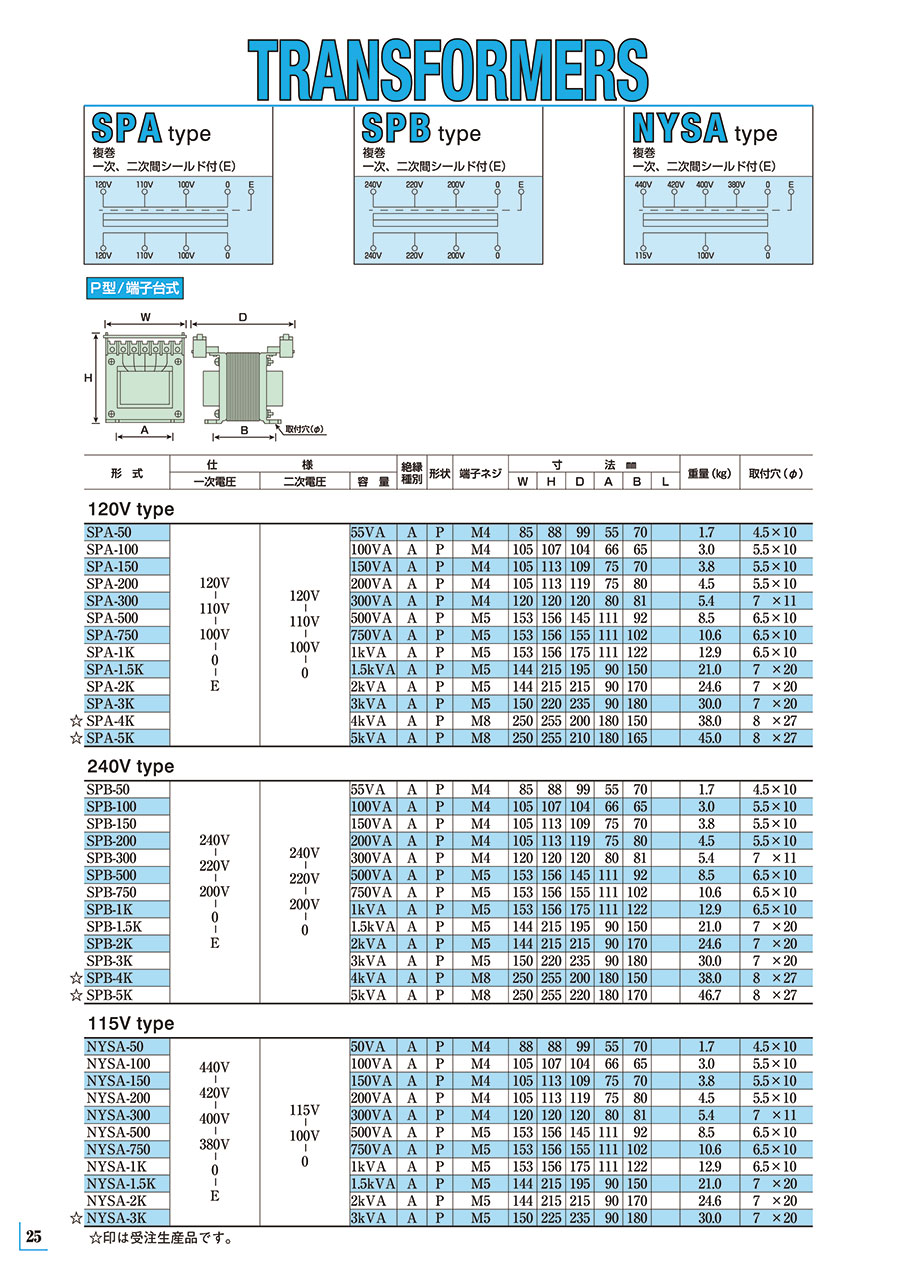

カタログ
