ＴＤＫ

クランプフィルタケーブルコード用 ZCATシリーズ

カタログ |

通常単価(税別): 529円～1,158円特別価格

税込単価: 582円～1,274円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

【特長】・プラスチックケースにフェライトコアが一体化されてマウントしているTDKのオリジナル構造によっ...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランプフィルタ（ケース付きフェライトコア）ケーブルコード用 ZCATシリーズの特長

製品仕様

寸法図（ZCATタイプ）

（単位：mm）

品番	A	B	C	D	E	適用ケーブル外径
ZCAT1518-0730（-BK）^※	22±1	18±1	7±1	15±1	-	7max.
ZCAT2017-0930（-BK）^※	21±1	17±1	9±1	20±1	-	9max.
ZCAT2032-0930（-BK）^※	36±1	32±1	9±1	19.5±1	-	9max.
ZCAT2132-1130（-BK）^※	36±1	32±1	11±1	20.5±1	-	11max.
ZCAT3035-1330（-BK）^※	39±1	34±1	13±1	30±1	-	13max.

※出荷時に固定バンドが付く。

製品仕様

寸法図（ZCAT-Aタイプ）

（単位：mm）

品番	A	B	C	D	E	適用ケーブル外径
ZCAT1325-0530A（-BK）	25±1	20±1	5±1	12.8±1	11.2±1	3 to 5（USB）
ZCAT1730-0730A（-BK）	30±1	23±1	7±1	16.5±1	15±1	4 to 7（USB／IEEE1394）
ZCAT2035-0930A（-BK）	35±1	28±1	9±1	19.5±1	17.4±1	6 to 9
ZCAT2235-1030A（-BK）	35±1	28±1	10±1	21.5±1	20±1	8 to 10
ZCAT2436-1330A（-BK）	36±1	29±1	13±1	23.5±1	22±1	10 to 13

製品仕様

寸法図（ZCAT-Bタイプ）

（単位：mm）

品番	A	B	C	D	E	適用ケーブル外径
ZCAT2017-0930B（-BK）	21±1	17±1	9±1	20±1	28.5±1	9max.

筐体固定タイプ取付孔 φ4.8 ～ 4.9mm、板厚 0.5 ～ 2mm。

製品仕様

寸法図（ZCAT-Dタイプ）

（単位：mm）

品番	A	B	C	D	E	適用ケーブル外径
ZCAT3618-2630D（-BK）	33.5±1	17.5±1	26±1	11.5±1	–	20芯フラットケーブル用
ZCAT4625-3430D（-BK）	45.5±1	24.5±1	34±1	12±1	–	26芯フラットケーブル用
ZCAT6819-5230D（-BK）	67.5±1	18.5±1	52±1	16±1	–	40芯フラットケーブル用

製品仕様

寸法図（ZCAT-DTタイプ）

（単位：mm）

品番	A	B	C	D	E	適用ケーブル外径
ZCAT3618-2630DT（-BK）^※	33.5±1	17.5±1	26±1	12.5±1	–	20芯フラットケーブル用
ZCAT4625-3430DT（-BK）^※	45.5±1	24.5±1	34±1	13±1	–	26芯フラットケーブル用
ZCAT6819-5230DT（-BK）^※	67.5±1	18.5±1	52±1	17±1	–	40芯フラットケーブル用

※両面テープ固定仕様（出荷時にテープ付き）

型番リスト

表示件数

型番

外径寸法

(mm)

長さ寸法

(mm)

内径寸法

(mm)

コア材料記号

仕様

外装カラー

適応ケーブル最大外径

(mm)

インピーダンス　　　　【10～100MHｚ】

(Ω)

インピーダンス　　　　　　　　　　　【100～500MHｚ】

(Ω)

インピーダンス　　　　　　　　　【50～500MHｚ】

(Ω)

RoHS?

最小発注数量

13	25	5	30	ケーブル固定タイプ	グレー	3～5	50	100	-	10	1個
13	25	5	30	ケーブル固定タイプ	ブラック	3～5	50	100	-	10	1個
15	18	7	30	バンド固定タイプ	グレー	7	25	50	-	10	1個
15	18	7	30	バンド固定タイプ	ブラック	7	25	50	-	10	1個
17	30	7	30	ケーブル固定タイプ	グレー	4～7	40	80	-	10	1個
17	30	7	30	ケーブル固定タイプ	ブラック	4～7	40	80	-	10	1個
20	17	9	30	バンド固定タイプ	グレー	9	20	50	-	10	1個
20	17	9	30	バンド固定タイプ	ブラック	9	20	50	-	10	1個
20	32	9	30	バンド固定タイプ	グレー	9	50	100	-	10	1個
20	32	9	30	バンド固定タイプ	ブラック	9	50	100	-	10	1個
20	35	9	30	ケーブル固定タイプ	グレー	6～9	50	100	-	10	1個
20	35	9	30	ケーブル固定タイプ	ブラック	6～9	50	100	-	10	1個
21	32	11	30	バンド固定タイプ	グレー	11	40	80	-	10	1個
21	32	11	30	バンド固定タイプ	ブラック	11	40	80	-	10	1個
22	35	10	30	ケーブル固定タイプ	グレー	8～10	50	100	-	10	1個
24	36	13	30	ケーブル固定タイプ	グレー	10～13	30	80	-	10	1個
24	36	13	30	ケーブル固定タイプ	ブラック	10～13	30	80	-	10	1個
30	35	13	30	バンド固定タイプ	グレー	13	80	150	-	10	1個
30	35	13	30	バンド固定タイプ	ブラック	13	80	150	-	10	1個
36	18	26	30	フラットケーブル	グレー	20芯フラットケーブル用	-	-	30	10	1個
36	18	26	30	フラットケーブル	ブラック	20芯フラットケーブル用	-	-	30	10	1個
46	25	34	30	フラットケーブル	ブラック	26芯フラットケーブル用	-	-	35	10	1個
68	19	52	30	フラットケーブル	グレー	40芯フラットケーブル用	-	-	35	10	1個
68	19	52	30	フラットケーブル	ブラック	40芯フラットケーブル用	-	-	35	10	1個

通常単価(税別) (税込単価)	通常出荷日

529円 ( 582円 )	在庫品1日目当日出荷可能
548円219円 ( 241円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
668円 ( 735円 )	在庫品1日目当日出荷可能
662円 ( 728円 )	在庫品1日目当日出荷可能
701円 ( 771円 )	在庫品1日目当日出荷可能
618円370円 ( 407円 )	在庫品1日目当日出荷可能
617円 ( 679円 )	在庫品1日目当日出荷可能
914円 ( 1,005円 )	在庫品1日目当日出荷可能
903円 ( 993円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
783円 ( 861円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
918円 ( 1,010円 )	在庫品1日目当日出荷可能
1,141円 ( 1,255円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,156円 ( 1,272円 )	在庫品1日目当日出荷可能
1,084円704円 ( 774円 )	在庫品1日目当日出荷可能
686円 ( 755円 )	在庫品1日目当日出荷可能
1,028円 ( 1,131円 )	在庫品1日目当日出荷可能
1,158円579円 ( 637円 )	在庫品1日目当日出荷可能
909円 ( 1,000円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・プラスチックケースにフェライトコアが一体化されてマウントしているTDKのオリジナル構造によって、インタフェースケーブル、電源ケーブルを切断することなくワンタッチで取付けることができます
・フェライトコアの高周波吸収特性をもちいており、高周波ノイズの吸収効果にすぐれています
・コモンモードノイズに効果があり、信号の品質に影響なくノイズ対策ができます
・種々のケーブルサイズに対応できるようにケーブル外径別にシリーズ化されています
【用途】
・パソコン、ワープロ、モニタ、HDD、デジタル電話
・音響機器、電子楽器、TVゲーム、複写機、ファクシミリ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

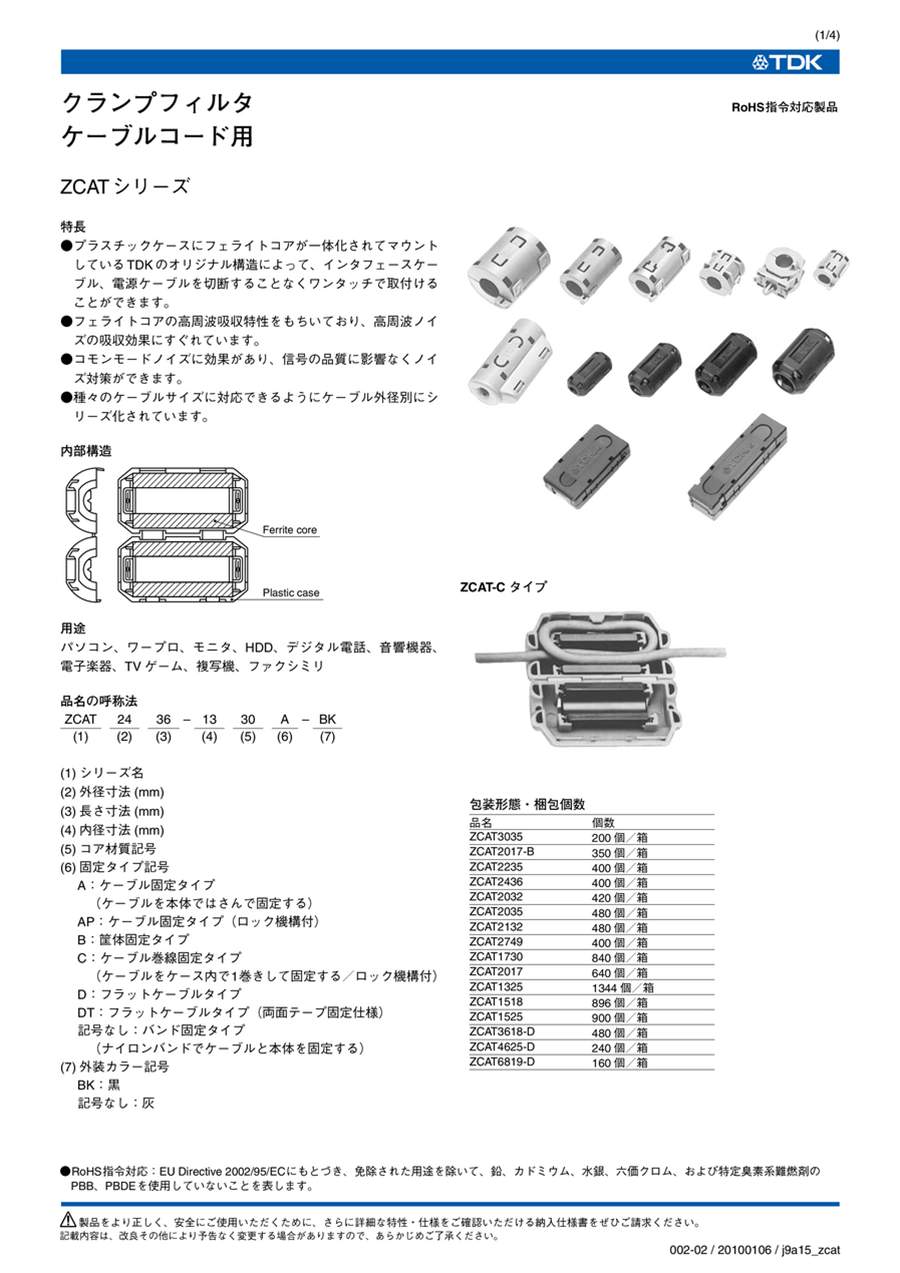

カタログ
