LED小型積層回転灯 KESシリーズ
- 通常単価(税別)
- 12,899円～13,684円
- 税込単価
- 14,189円～15,052円
LEDの採用で、電球切れによる電球交換を不要にしました。【特長】・光源にLEDを採用（赤、黄15個、緑...
詳細を確認- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| カラー | 赤、黄、緑 |
|---|---|
| グローブ | 耐候性、透光性に優れたAS樹脂 |
| 音量 | 最大85dB（at 1m）（音量調整不可） |
| 標準色 | 1段式／赤（-R）、黄（-Y）、緑（-G） 2段式／赤・黄（-RY）、赤・緑（-RG） 3段式／赤・黄・緑（-RYG） |
| 段数 | 型番 | 定格電圧 | 消費電力 | |
|---|---|---|---|---|
| KES型 | KESB型 | |||
| 1段式 | KES-102-R | DC24V | 6.5W | 7.5W |
| KESB-102-R | ||||
| KES／KESB-110 | AC100V | 6.4W | 7.3W | |
| KES／KESB-120 | AC220V | |||
| 2段式 | KES／KESB-202 | DC24V | 13.0W | 13.0W |
| KES／KESB-210 | AC100V | 10.5W | 11.0W | |
| KES／KESB-220 | AC220V | |||
| 3段式 | KES／KESB-302 | DC24V | 19.5W | 19.5W |
| KES／KESB-310 | AC100V | 14.0W | 15.0W | |
| KES／KESB-320 | AC220V | |||
※閃光数…100回/分
【オプション】
壁面取付けブラケット型番：SZ-007
配線図
- ブザー線は段数分出ています。
- ブザー音は1音のみ。（ピィーピィー）
- お客様にて配色変更、増段／減段はできません。
- KESには、ブザー（灰色）の線はありません。
- 配線終了後、使用しないリード線の先端は必ず絶縁テープ等で絶縁処理を施してください。
| 型番 | KES （KESB） |
|---|---|
| 電流容量 | lc≧50mA （lc≧300mA） |
| 耐電圧 | Vc≧45V |
| 電圧仕様 | 回転灯線電流 | ブザー線電流 | 回転灯線接点 容量 | ブザー線接点 容量 |
|---|---|---|---|---|
| DC24V | 34mA | 80mA | 50mA以上 | 300mA以上 |
| AC100V | ||||
| AC220V |
| 電圧仕様 | - | 公称断面積 | 線種 | 引出し線長 |
|---|---|---|---|---|
| - | 信号線 | AWG22 | UL1007 | 250mm |
| DC24V | 電源線 | AWG20 | UL1007 | 280mm |
| AC100V | 電源線 | 0.75mm2 | VCTFK | 280mm |
| AC220V | 電源線 | 0.75mm2 | VCTF | 280mm |

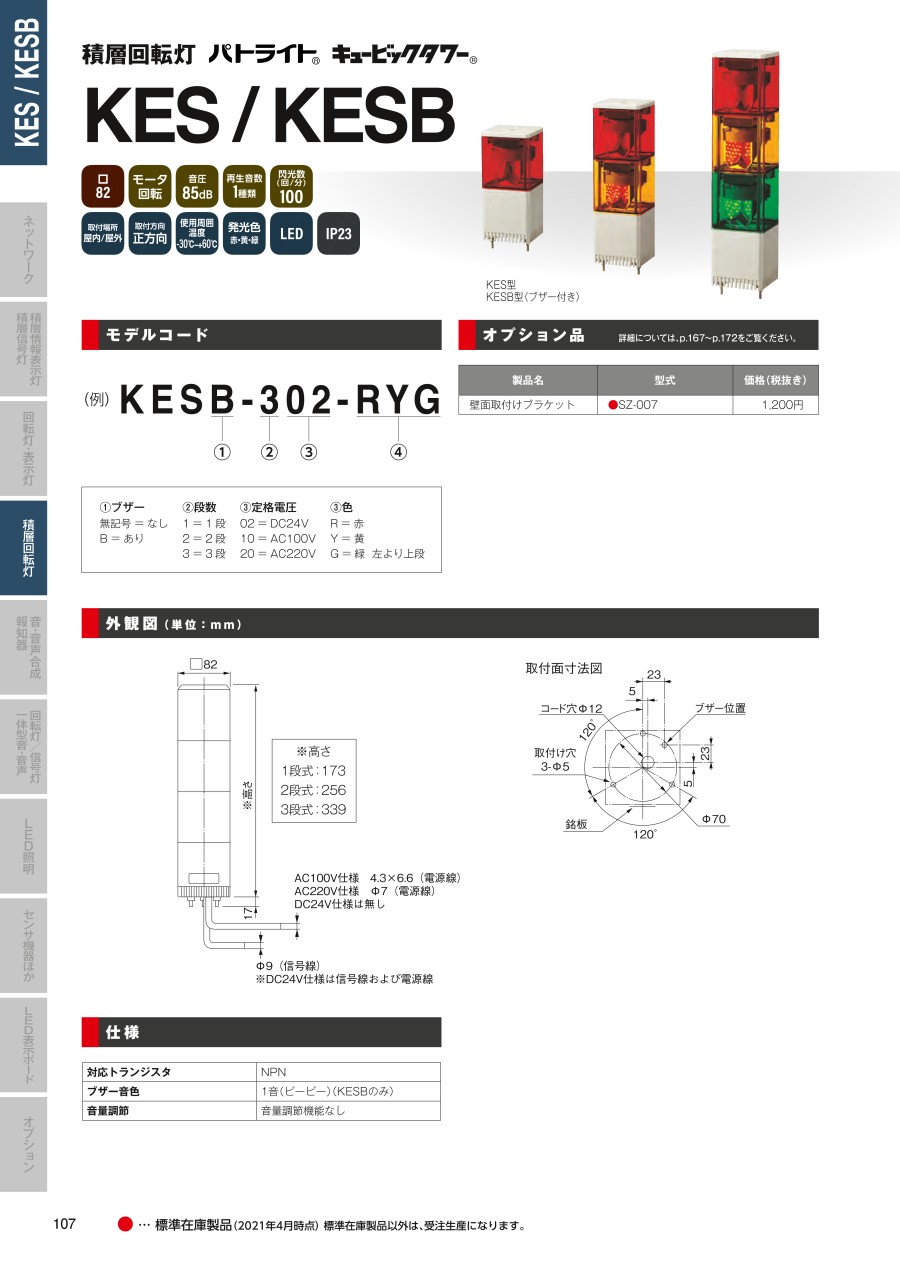

外形図
詳細情報
基本情報
LEDの採用で、電球切れによる電球交換を不要にしました。
【特長】
・光源にLEDを採用（赤、黄15個、緑10個）、電球を切れを解消。
・複数（1～3）の外部信号で、各種の情報を色別に表示できます。
・オープンコレクタ対応で、PLC等での直接駆動が可能です（NPNトランジスタのみ対応）。
・ブラシレスモータを採用しているので長寿命です。
・回転閃光と同時に電子ブザーの断続音を発信、ブザーは1段～全段に連動できます（KESB型）。
・ブザー音・・・ピィーピィー断続音（KESB型）。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
