日置電機

日置（HIOKI）　LANケーブルハイテスタ 3665

日置（HIOKI）　LANケーブルハイテスタ 3665 3665
  • 一部SALE 2025/12/31まで
この商品のFAQをみる（1件）
通常単価(税別)
59,512円54,727円
税込単価
65,463円60,200円

各ケーブルの識別ができるディレクションチェック機能付、ワイヤマップ。【特長】・...

詳細情報を確認する
  • 商品区分
    ケーブルテスタ
  • 寸法 (mm)
    85×33×130
  • 本体質量 (g)
    160
  • 電源
    単3形アルカリ乾電池(LR6) ×2
  • 付属品
    ターミネータ 9690 ×1, 携帯用ケース ×1, 単3形アルカリ乾電池(LR6) ×2, 取扱説明書 ×1

型番:

3665
解除
    数量：

    3665の仕様・寸法情報

    商品区分
    ケーブルテスタ
    寸法(mm)
    85×33×130
    本体質量(g)
    160
    電源
    単3形アルカリ乾電池(LR6) ×2
    付属品
    ターミネータ 9690 ×1, 携帯用ケース ×1, 単3形アルカリ乾電池(LR6) ×2, 取扱説明書 ×1
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    3665
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    59,512円54,727円
    ( 60,200円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    各ケーブルの識別ができるディレクションチェック機能付、ワイヤマップ。
    【特長】
    ・敷設後の配線確認や断線位置の確認に。測定結果OK／NGが一目でわかります
    ・ディレクション。複数ケーブルの接続先確認に。最大21本のケーブルを識別できます
    ・ケーブルの長さを測定。断線／短絡位置の確認もできます
    ・日本語表示のため抜群の使いやすさ
    【用途】
    ・LAN配線工事後の確認に使用

    商品情報

    LANケーブルハイテスタ（3665）の特長

    特長画像

    特長画像

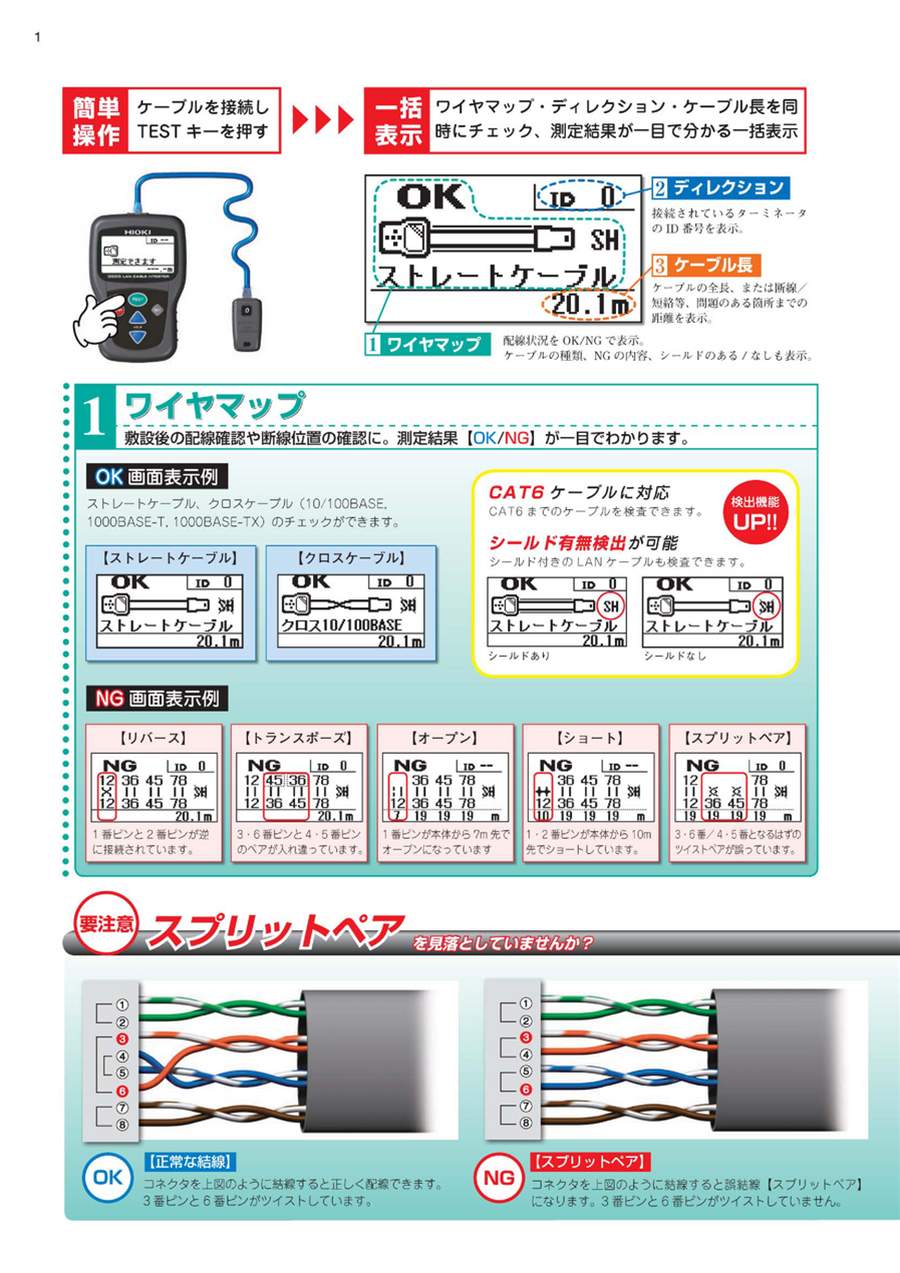

    簡単操作:ケーブルを接続しTESTキーを押す、一括表示：ワイヤマップ・ディレクション・ケーブル長を同時にチェック、測定結果が一目で分かる一括表示。
    • 1.ワイヤマップ：配線状況をOK／NGで表示。ケーブルの種類、NGの内容、シールドのある/なしも表示。
    • 2.ディレクション：接続されているターミネータのID番号を表示。
    • 3.ケーブル長：ケーブルの全長、または断線／短絡等、問題のある箇所までの距離を表示。
    シールド有無検出：シールドあり

    シールド有無検出：シールドあり

    シールド有無検出：シールドなし

    シールド有無検出：シールドなし

    OK（正常な配線）：コネクタを上図のように結線すると正しく配線できる。3番ピンと6番ピンがツイストする。

    OK（正常な配線）：コネクタを上図のように結線すると正しく配線できる。3番ピンと6番ピンがツイストする。

    NG（スプリットペア）：コネクタを上図のように結線すると誤結線「スプリットペア」になる。3番ピンと6番ピンがツイストしていない。

    NG（スプリットペア）：コネクタを上図のように結線すると誤結線「スプリットペア」になる。3番ピンと6番ピンがツイストしていない。

    複数ケーブルの接続先確認に。最大21本のケーブルを識別できる。
    • 複数ケーブルの接続先確認に。最大21本のケーブルを識別できる。
    • 複数ケーブルの接続先を確認しながら、配線チェックができるテスタが便利。
    • ターミネータの付け替えに行ったり来たりする必要がない。

    製品仕様

    測定可能ケーブルツイストペアケーブル,特性インピーダンス100Ω,シールド付き/シールドなし,CAT3,4,5,5e,6
    測定可能コネクタRJ-45コネクタ
    ワイヤマップ検査オープン,ショート,リバース,トランスポーズ,スプリット,その他の誤配線を検出し表示（ターミネータ9690を使用して結線状況およびシールドの確認が可能）
    ケーブル長測定2～300m
    測定確度:±4% rdg.±1m,表示分解能:0.1m
    ディレクション測定ターミネータ9690（付属品）および9690-01～9690-04（オプション）を使用して21本のケーブルを識別可能
    電源単3形アルカリ乾電池（LR6）×2,1.4 VA max.,連続使用時間:50h（1分間に1回測定）
    寸法・質量85W×130H×33D mm,160g（電池含まず）

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    日置（HIOKI）　LANケーブルハイテスタ 3665の型番3665のページです。 型番3665に関する仕様情報を記載しております。
    日置（HIOKI）　LANケーブルハイテスタ 3665のレビュー
    5平均満足度：5.01件のレビュー
    LAN配線のチェックに
    5
    満足度：5.02021/02/22
    一般的なケーブルハイテスタです。LAN配線ではド定番ですが、なんせ便利なのがターミネーターが21個までぶら下がれること。...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qディレクションチェックはオプションが必要ですか？
    A
    オプションの9690-01ターミネータ（5個セット）を追加いただくことにより可能です。
