カメダデンキ

6KVエポキシ樹脂碍子（軽荷重用）

Name: 6KVエポキシ樹脂碍子（軽荷重用）
Brand: カメダデンキ
SKU: 222000151788
Rating: 4 (2 reviews)

カタログ |

通常単価(税別): 1,144円～1,407円

税込単価: 1,258円～1,548円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

6kV高圧支持用BMC樹脂ガイシです。【特長】・JIS規格（JIS C3851）を参考規格として、優れ...

詳細を確認

44.0

【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

詳細を確認

よく一緒に見られています

カメダデンキ

絶縁支持物 CBSガイシ CBS-EC

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：8 日目

よく一緒に見られています

カメダデンキ

マルチアングル・チャンネルエンドカバー

通常価格(税別)： 800円 (税込価格：880円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

優れた樹脂配合技術により安定した品質で製造されているBMCガイシ

材質 : BMC樹脂。
ネジ部 : 鉄、3価メッキ。

製品仕様

ES-6-1

ES-6-2

ES-6-2X

ES-6-3

ES-6-3X

商品特性

項目		型番
項目		単位	ES-6-1	ES-6-2	ES-6-3
特性値	絶縁階級	号	6A	6A	6A
	公称電圧	kV	6.6	6.6	6.6
	商用周波耐電圧 (一分間)	kV	22	22	22
	雷インパルス耐電圧	kV	60	60	60
	商用周波閃絡電圧※	kV	50	50	50
	曲げ耐荷重(1分間)	kgf	250	250	250
表　面　漏　洩　距　離		mm	115	115	115
取　　付　　　高　　さ		mm	90	90	90
最　　　　大　　　　径		φ	55	55	55
重　　　　　　　　　量		g	400	400	400
形　　　　　　　　　状		-	多ひだ形	多ひだ形	多ひだ形
埋込み雌ネジ	上部	個	2(M8)	2(M8)	3(M8)
埋込み雌ネジ	下部	個	1(M10)	2(M8)	3(M8)

※ は参考値を示しています。

型番リスト

表示件数

型番

ネジタイプ	RoHS?	最小発注数量

上面M8×2､下面M8×2	10	1個
上面M8×2､下面90度回転M8×2	-	1個
上面M8×3､下面M8×3	10	1個
上面M8×3､下面90度回転M8×3	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,172円 ( 1,289円 )	9日目
1,342円 ( 1,476円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	5日目

詳細情報

基本情報

基本情報

6kV高圧支持用BMC樹脂ガイシです。
【特長】
・JIS規格（JIS C3851）を参考規格として、優れた樹脂配合技術により安定した品質で製造されています。
・従来の磁器碍子に比べ電気的、機械的特性が良く、小型で軽く耐久性に優れています。
【用途】
・高圧の受、配電盤内の高圧電線支持碍子、断路器、しゃ断器等の機器取付台としてご利用下さい。
・ブスバー配線の絶縁支持にも使用可能です。

ご注意

【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

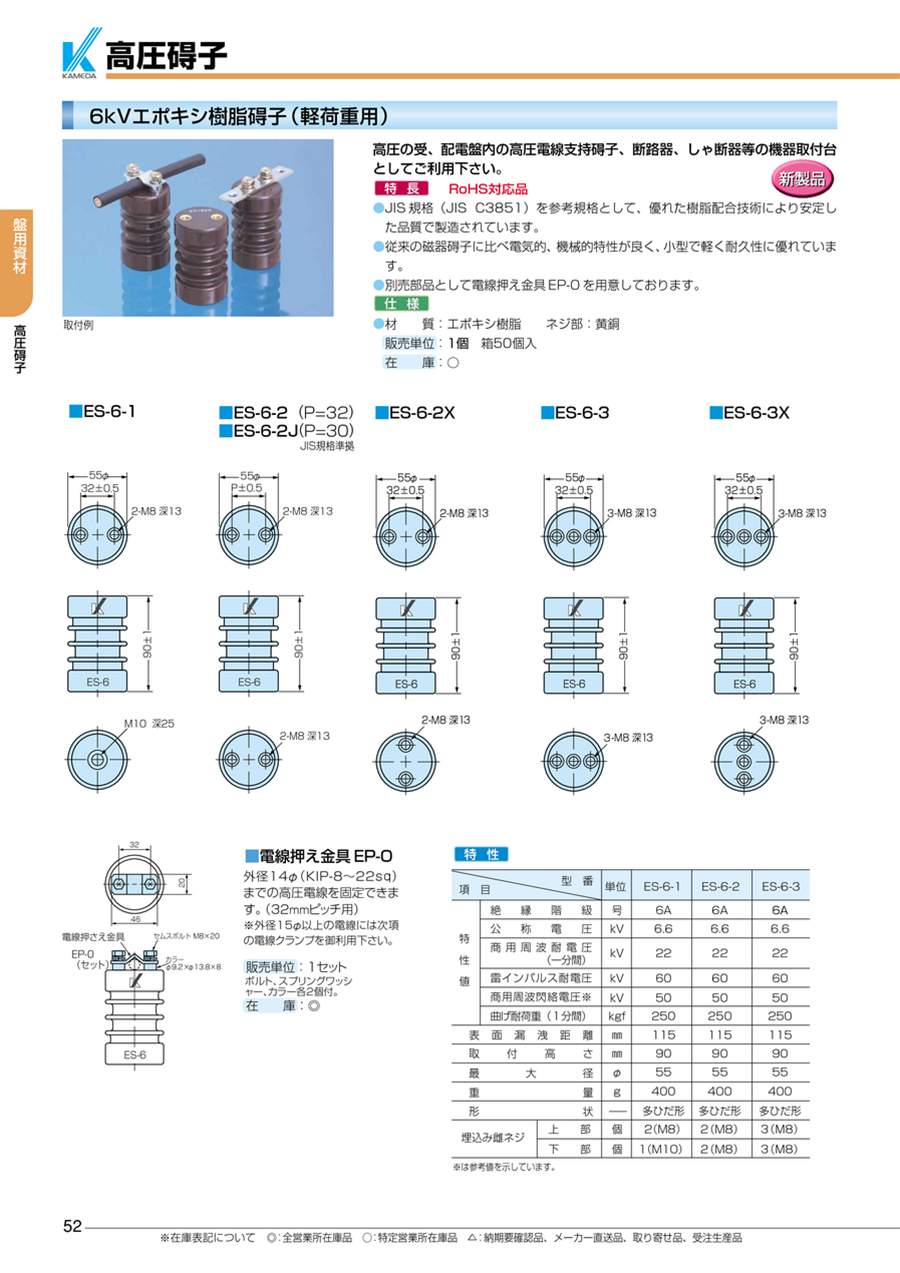

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

6KVエポキシ樹脂碍子（軽荷重用）のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

試験器に使用しています

満足度：5.02023/08/23

新規に社内用に製作した試験器内の高圧電線支持に使用しています。JIS規格を参考にしているので、陶器製碍子に比べ小型で軽く...もっと読む

0人が参考にしています。

ブスバー配線の絶縁支持

満足度：3.02023/07/30

ブスバー配線の絶縁支持に使用しました。問題もありませんでした。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QBMCとはどのような材質ですか？

不飽和ポリエステル樹脂と呼ばれるもので、エポキシよりも成形性が良いので、BMCが主流になっています。電気特性、寸法精度も良好です。
