インターフェース端子台（スリム形）TIFA7-Sシリーズ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,924円～3,081円
- 税込単価
- 3,216円～3,389円
基板部が露出しないフルカバー構造を採用し、安全面に配慮した7mmピッチのインタ...
詳細情報を確認する- 端子台ネジ
- M3
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 7
- 端子台形状
- スリム形
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 春日電機株式会社 商号表記変更のお知らせ
https://jp.misumi-ec.com/contents/info/kasuga_201710/ - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
業界最小7mmピッチで設置スペースを約12％削減したインターフェース端子台。
M3ねじを使用したインターフェース端子台。

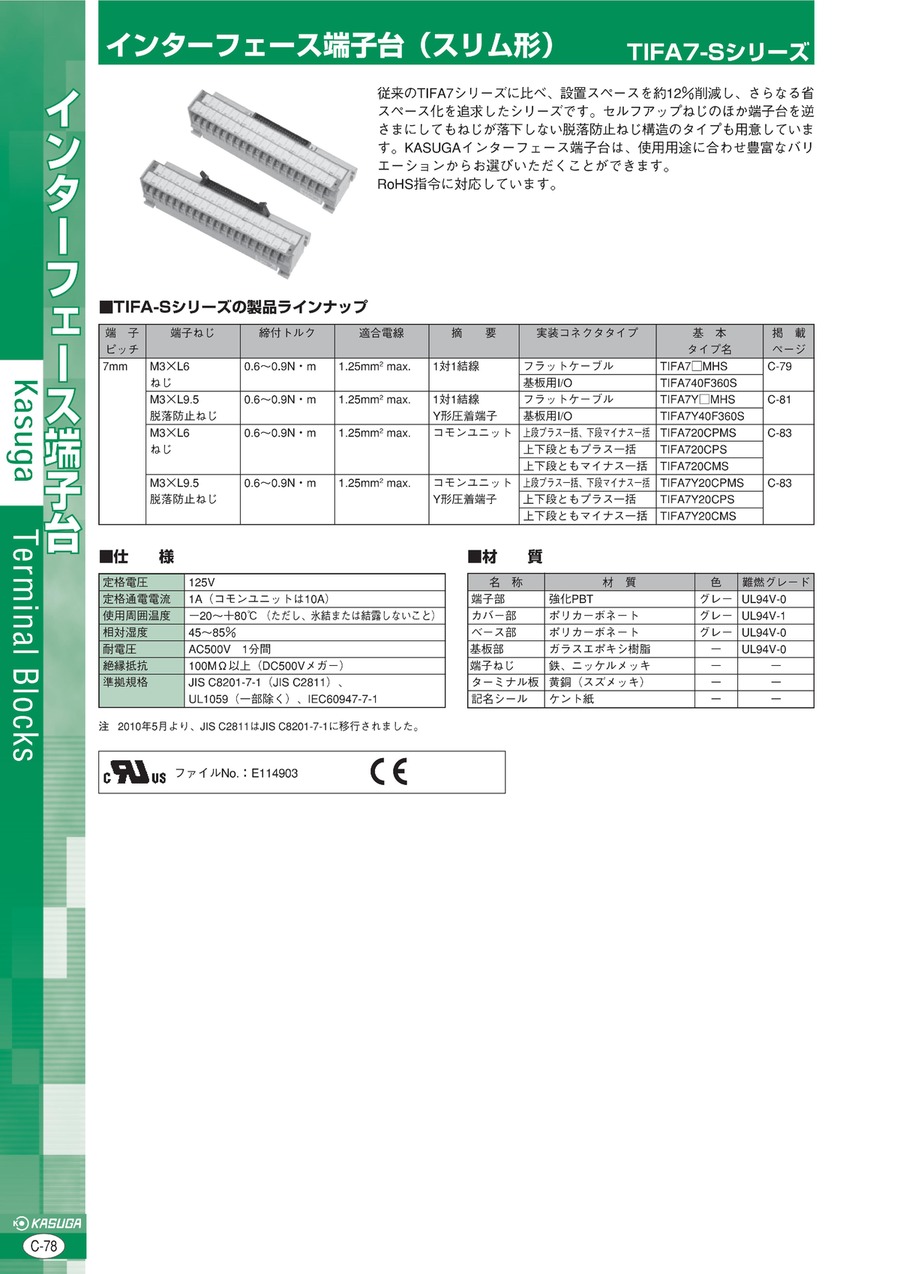

TIFA7-Sシリーズの製品ラインナップ
| 端子 ピッチ | 端子ねじ | 締付トルク | 適合電線 | 摘 要 | 実装コネクタタイプ | 基本 タイプ名 |
|---|---|---|---|---|---|---|
| 7mm | M3×L6 セルフアップ | 0.6～0.9N・m | 1.25mm2 max. | 1対1結線 | フラットケーブル | TIFA7□MHS |
| 基板用I/O | TIFA740F360S | |||||
| M3×L9.5 脱落防止ねじ | 0.6～0.9N・m | 1.25mm2 max. | 1対1結線Y形圧着端子 | フラットケーブル | TIFA7Y□MHS | |
| 基板用I/O | TIFA7Y40F360S | |||||
| M3×L6 セルフアップ | 0.6～0.9N・m | 1.25mm2 max. | コモンユニット | 上段プラス一括、下段マイナス一括 | TIFA720CPMS | |
| 上下段ともプラス一括 | TIFA720CPS | |||||
| 上下段ともマイナス一括 | TIFA720CMS | |||||
| M3×L9.5 脱落防止ねじ | 0.6～0.9N・m | 1.25mm2 max. | フラットケーブル Y形圧着端子 | 上段プラス一括、下段マイナス一括 | TIFA7Y20CPMS | |
| 上下段ともプラス一括 | TIFA7Y20CPS | |||||
| 上下段ともマイナス一括 | TIFA7Y20CMS |
製品仕様
製品仕様
| 定格電圧 | 125V |
|---|---|
| 定格通電電流 | 1A（コモンユニットは10A） |
| 使用周囲温度 | －25～＋80℃（ただし、氷結または結露しないこと） |
| 相対湿度 | 45～85％ |
| 耐電圧 | AC500V1分間 |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガー） |
| 準拠規格 | JIS C8201-7-1、NECA C2811（JIS C2811） |
| UL1059（一部除く）、EN/IEC60947-7-1 |
材質について
| 名称 | 材質 | 色 | 難燃グレード |
|---|---|---|---|
| 端子部 | 強化PBT | グレー | UL94V-0 |
| カバー部 | ポリカーボネート | グレー | UL94V-1 |
| ベース部 | ポリカーボネート | グレー | UL94V-0 |
| 基板部 | ガラスエポキシ樹脂 | － | UL94V-0 |
| 端子ねじ | 鉄、ニッケルメッキ | － | － |
| ターミナル板 | 黄銅（スズメッキ） | － | － |
| 記名シール | ケント紙 | － | － |
注1: 2010年5月より、JIS C2811はJIS C8201-7-1に移行されました。
注2: NECA C2811は、JIS C2811の内容に準じた規格です。
この商品の海外規格認証定格
ファイルNo. : E114903。
| 基本タイプ名 | 定格 電圧 （V） | 定格 電流 （A） | UL（UL1059） | CE（EN/IEC60947-7-1） | ||||
|---|---|---|---|---|---|---|---|---|
| 適合電線（AWG） | 締付トルク （N・m） | 適合電線（AWG） | 締付トルク （N・m） | |||||
| 単線 | より線 | 単線 | より線 | |||||
| TIFA7(Y)20MHS | 125 | 1 | 20～16 | 0.7 | 20～16 | 0.9 | ||
| TIFA726MHS | 125 | 1 | － | － | 20～16 | 0.9 | ||
| TIFA730MHS | 125 | 1 | 20～16 | 0.7 | 20～16 | 0.9 | ||
| TIFA7(Y)34MHS | 125 | 1 | 20～16 | 0.7 | 20～16 | 0.9 | ||
| TIFA7(Y)40MHS | 125 | 1 | 20～16 | 0.7 | 20～16 | 0.9 | ||
| TIFA7(Y)50MHS | 125 | 1 | 20～16 | 0.7 | 20～16 | 0.9 | ||
| TIFA7(Y)40F360S | 125 | 1 | － | － | － | 0.9 | ||
この商品の主な特長について
PLCとの接続に最適
- インターフェース端子台は、小型基板用端子台とコネクタを一体にした端子台で、PLC（プログラマブルコントローラ）やコンピュータのインターフェースとして最適。
- コンパクトで使いやすいシリーズを豊富にラインナップしており、用途に合わせて選択可能。
PLC接続例。
安全に配慮したフルカバー構造
基板部が露出しないフルカバー構造を採用し、安全面に配慮。ホコリも付きにくく、スッキリしたデザイン。
端子カバーは開閉式
ねじ端子形の安全カバーは開閉式で、任意の位置に固定可能。また、記名シールは表・裏の両面に端子番号が印刷されており、カバ－を開けた状態でも端子番号が確認できるため、配線作業が容易。
カバーを閉じた状態。
カバーを開けた状態。
IEC35mmレールに対応
取り付け穴による固定はもちろん、IEC35mmレールに取り付け可能。
プリンタで印字した記名シールに変更可能
ねじ端子形記名シールは上段用と下段用が独立しており、端子台記名シール（TRC22、TRC23）に印字プリンタで印字したものと交換可能。記名シールは、取り外し穴からペンの先端などで押し出せば簡単に外せる。
各メーカーのコネクタに対応
標準品はヒロセ電機MILタイプコネクタ（フラットケーブルコネクタ）だが、他社製MILタイプコネクタも搭載可能。また、富士通F360シリーズコネクタ（基板用I/Oコネクタ）、本多通信工業MRシリーズコネクタ（多極角形コネクタ）も搭載可能。
コネクタに合わせた専用接続ケーブルも用意。
MIL規格実装コネクタ一覧
| 指定記号 | メーカー | 極数 | 実装コネクタ (本体側) | 適合ソケット (ケーブル側) |
|---|---|---|---|---|
| MH | ヒロセ電機 | 20P | HIF3BA-20PA-2.54DSA(71) | HIF3BA-20D-2.54R(71) |
| 26P | HIF3BA-26PA-2.54DSA(71) | HIF3BA-26D-2.54R(71) | ||
| 30P | HIF3BA-30PA-2.54DSA(71) | HIF3BA-30D-2.54R(71) | ||
| 34P | HIF3BA-34PA-2.54DSA(71) | HIF3BA-34D-2.54R(71) | ||
| 40P | HIF3BA-40PA-2.54DSA(71) | HIF3BA-40D-2.54R(71) | ||
| 50P | HIF3BA-50PA-2.54DSA(71) | HIF3BA-50D-2.54R(71) | ||
| MO | オムロン | 20P | XG4A-2031 | XG4M-2030-T |
| 26P | XG4A-2631 | XG4M-2630-T | ||
| 30P | XG4A-3031 | XG4M-3030-T | ||
| 34P | XG4A-3431 | XG4M-3430-T | ||
| 40P | XG4A-4031 | XG4M-4030-T | ||
| 50P | XG4A-5031 | XG4M-5030-T |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,924円 ( 3,216円 ) | 在庫品1日目当日出荷可能 |
3,081円 ( 3,389円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
基板部が露出しないフルカバー構造を採用し、安全面に配慮した7mmピッチのインターフェース端子台。
【特長】
・カバーは開閉式で、任意の位置に固定可能
・従来のTIFA7シリーズに比べ、設置スペースを約12％削減し、さらなる省スペース化を追求したシリーズです
・標準品のコネクタはヒロセ電機MILコネクタ（フラットケーブルコネクタ）
・オムロンMILコネクタ・富士通F360シリーズコネクタ（基板用I／Oコネクタ）も搭載可能
【用途】
・PLC（プログラマブルコントローラ）やコンピュータのインターフェースとして最適
