未確定：候補が9型番あります。

KASUGA

端子台用ストッパー【1～100個入り】

Name: 端子台用ストッパー【1～100個入り】
Brand: KASUGA
SKU: 222000150945
Rating: 4.6 (6 reviews)

カタログ |

通常単価(税別): 194円～7,758円

税込単価: 213円～8,534円

通常出荷日：在庫品1日目当日出荷可能

レール取付用の端子台用ストッパーです。【1～100個入り】【特長】・組み立てたターミナルユニットの両端...

詳細を確認

4.64.6

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

詳細を確認

よく一緒に見られています

KASUGA

端子台用エンドプレート

通常価格(税別)： 42円 (税込価格：46円)

通常出荷日：在庫品1日目

よく一緒に見られています

KASUGA

ショートバー A・B・Cタイプ

通常価格(税別)： 110円 (税込価格：121円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

端子台用ストッパー【1～100個入り】の詳細

材質：鋼板
表面処理：亜鉛メッキ（三価クロメート処理）

端子台用ストッパー【1～100個入り】イメージ1

端子台用ストッパー【1～100個入り】イメージ2

TXE2は、ユニット押え金具がありますので、端末をしっかりと固定可能。特に、TX30以上の大形端子台に最適
TTシリーズ（2段形端子台）などの高さがある端子台には、さらにTXE2C（補助板）を取り付けて使用するとより確実に固定できる

端子台用ストッパー【1～100個入り】の外形寸法

（単位：mm）

端子台用ストッパー【1～100個入り】の寸法図

ラインナップ

タイプ名	摘要		1個あたりの概略質量
TWE 1	IEC35mm幅レール（TXDA、TNDS、TRDA）対応	薄形	11g
TWE 2		樹脂製	4g
TXE 1		標準	20g
TXE 2		大形	21g
TXE 4		2点止	12g
JTXE 3		-	18g
JTXE 5		大形	20g
TXE 2 C	（TXE2用補助板）		8g
TRE 1	C形レール対応（TRD、TRDA）		12g
TXJE 1	IEC15mm幅レール（TXJD15A）対応		4g
TTJE 1	IEC15mm幅レール（TXJD15A）対応		12g

型番リスト

表示件数

型番

注文停止中

摘要	トラスココード	RoHS?	最小発注数量

コンパクトタイプ	-	-	4個
コンパクトタイプ背高	-	-	1パック 100個入り
C型レール対応	-	-	1パック 10個入り
薄形	-	10	4個
樹脂製	-	-	1パック 10個入り
標準	850-0069	-	4個
大形	850-0070	-	4個
TXE2用補助板	-	-	1パック 10個入り
2点止	-	-	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

194円 ( 213円 )	在庫品1日目当日出荷可能
7,758円 ( 8,534円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
202円 ( 222円 )	在庫品1日目当日出荷可能
682円 ( 750円 )	在庫品1日目当日出荷可能
197円 ( 217円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
1,122円 ( 1,234円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

レール取付用の端子台用ストッパーです。【1～100個入り】
【特長】
・組み立てたターミナルユニットの両端に取り付け、ユニットをレールにしっかりと固定させます。
・レールの表面からの取り付け・取り外しも行えます。
・IEC35mm幅レールの他、C形レール、IEC15mm幅レール用など幅広いラインナップです。
【用途】
・ターミナルユニットの固定に最適。

ご注意

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

カタログ

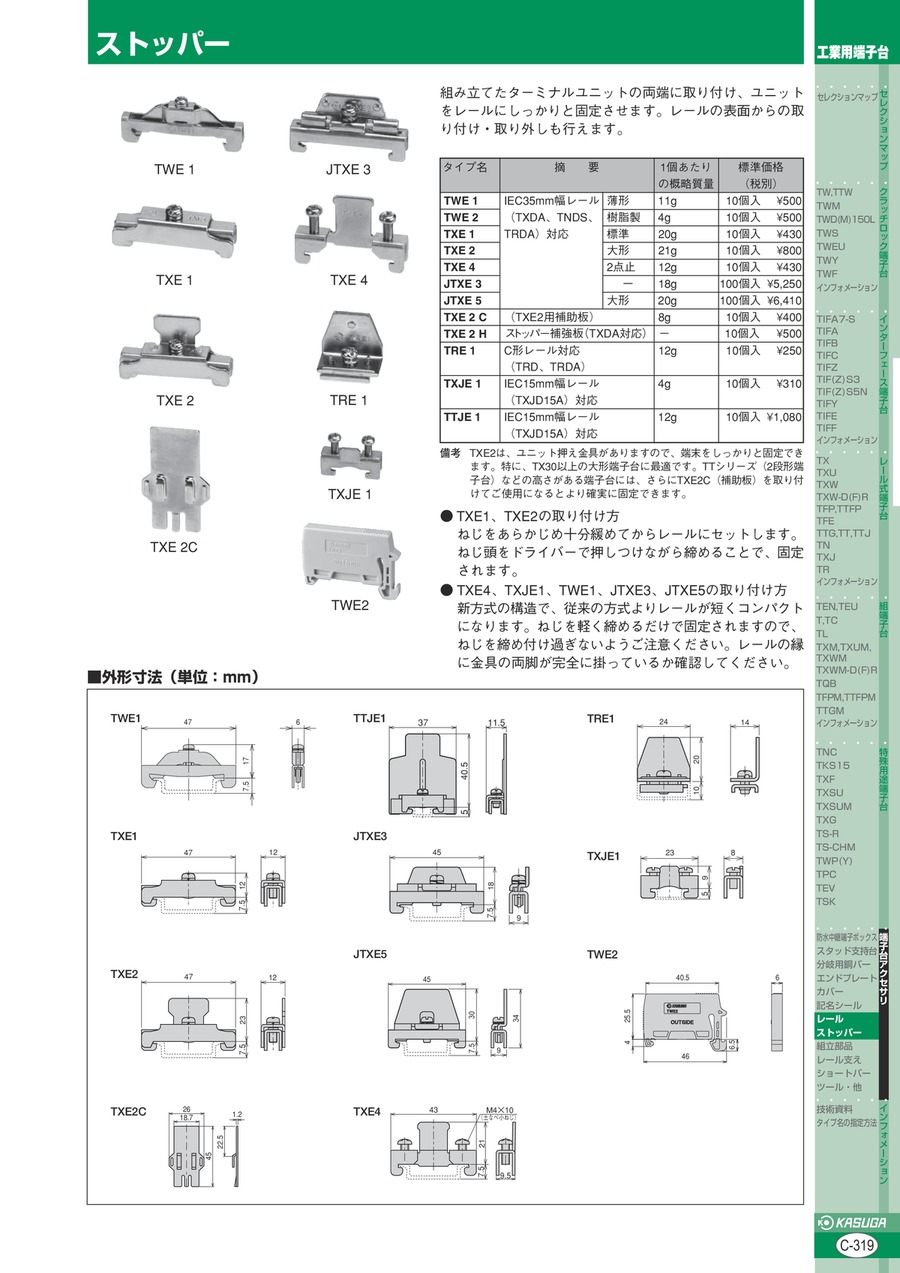

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
