端子台用エンドプレート【1～10個入り】
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が37型番あります。
商品情報
端子台用エンドプレートの詳細
TXA／TXUA／TTA／TTJA／TXJA／TFPA／TTFPA／TTGA／TXFAシリーズ
| タイプ名 | 厚さ （mm） |
1枚あたり概略質量 |
|---|---|---|
| TXA 1 | 3 | 2.5g |
| TXA 3 | 3 | 4g |
| TXA 5 | 3 | 5g |
| TXA 6 | 3.5 | 5.5g |
| TXA 10 | 4 | 11g |
| TXA 15 | 4 | 14g |
| TXUA 1 | 3 | 2.5g |
| TTA 1 SK | 2枚で8 | 12.7g |
| TTA 2 K | 2枚で11 | 22g |
| TTJA 8N | 2枚で8 | 11g |
| TXJA 7 | 2.5 | 1.5g |
| TXJA 8 | 2.5 | 2g |
| TFPA 20 | 3 | 2.5g |
| TFPA 40 | 3 | 5g |
| TFPA 80 | 3 | 7g |
| TTFPA 20 | 2枚で8 | 13g |
| TTGA 20 | 2枚で8 | 13g |
| TTGA 40 | 2枚で10.5 | 22g |
| TXFA 1 | 3.5 | 10g |
TWA／TTWA／TWYA／TWEAシリーズ
| タイプ名 | 1組あたり概略質量 |
|---|---|
| TWA 10B | 4g |
| TWA 15B | 4.5g |
| TWA 16B | 5.5g |
| TWA 20B | 4g |
| TWA 26B | 7g |
| TWA 30B | 9g |
| TWA 50B | 11g |
| TWA 16BC | 5.5g |
| TWA 26BC | 10g |
| TWA 16BCB | 5.5g |
| TWA 26BCB | 10g |
| TWA 15D | 5g |
| TWA 16D | 6g |
| TWA 25D※ | 7g |
| TWA 26D※ | 7.5g |
| TWA 35D | 9g |
| TWA 36D | 11g |
| TTWA 20D | 11g |
| TWA 25F※ | 12g |
| TWYA 10 | 6g |
| TWYA 16 | 9g |
| TWEA 20 | 7g |
- ※ 左右共用。
TXGA10
| タイプ名 | 1個あたりの概略質量 |
|---|---|
| TXGA 10 | 11g |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
526円 ( 579円 ) | 在庫品1日目当日出荷可能 |
586円 ( 645円 ) | 6日目 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
1,518円 ( 1,670円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
1,129円 ( 1,242円 ) | 在庫品1日目当日出荷可能 |
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
437円 ( 481円 ) | 在庫品1日目当日出荷可能 |
712円 ( 783円 ) | 在庫品1日目当日出荷可能 |
438円 ( 482円 ) | 在庫品1日目当日出荷可能 |
554円 ( 609円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
554円 ( 609円 ) | 在庫品1日目当日出荷可能 |
759円 ( 835円 ) | 在庫品1日目当日出荷可能 |
437円 ( 481円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 在庫品1日目当日出荷可能 |
759円 ( 835円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
537円 ( 591円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
143円 ( 157円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
KASUGAレール式端子台各シリーズに合わせた、端子台用エンドプレートです。
【特長】
・組み上げたターミナルユニットの端末に使用します。
・両端に2枚使用すれば、シールストッパーの役目もします。
・また、シール押え用突起をラジオペンチなどで折り取って、片側に1枚だけ使用することもできます。
【用途】
・レール式端子台の端末に使用。
・記名シールのストッパーの役目にも最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

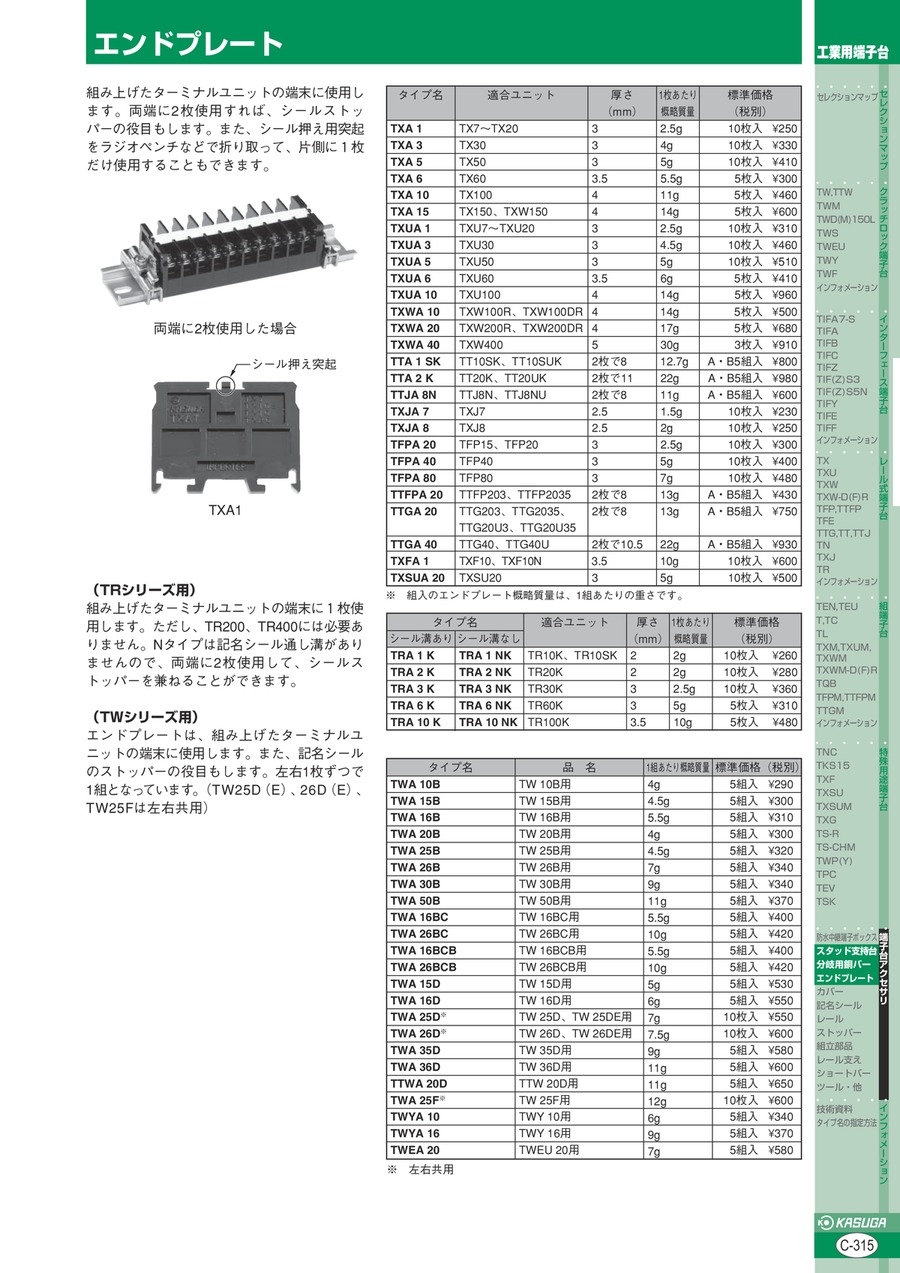

カタログ
商品担当おすすめ
端子台用エンドプレートのレビュー
内製化工作機
5
5.02022/02/22
内製化工作機のパーツとして購入。
マルチリレー端子台と組合せて制御盤部品として
重宝しています。
短納期で入荷するので助...もっと読む
0人が参考にしています。
配線の端子台
5
5.02022/02/04
今まで使用していた他のメーカーの端子台が欠品中だったので、仕方なくこちらを購入しました。今までの物よりサイズが大きく、小...もっと読む
0人が参考にしています。
制御盤の組付け
4
4.02021/02/17
2段端子台のエンドプレートを使用させていただいています。
2組ありますが、実際しようしているのは片側だけです。
0人が参考にしています。
制御盤に使っています
4
4.02019/11/26
ヨーロッパ向けの設備の制御盤に使用しております。お客様よりメーカー指定はありませんでしたが、端子台の形状のご指定がありま...もっと読む
0人が参考にしています。
春日製端子台のエンドプレートとして使用。
5
5.02019/10/04
メーカー品なので安心して使用できる。
今回短納期対応の為ミスミ様より購入させていただいた。
緊急時に即日出荷対応品が有る...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qエンドプレートの左右で形が違うものがあります。
A
ねじ式端子台用エンドプレートの場合、2段形タイプのもの（TTシリーズ用）は左右で形状が異なります。また、クラッチロック式端子台用エンドプレート（ＴＷシリーズ用）は一部を除いて左右で形状が異なります。
