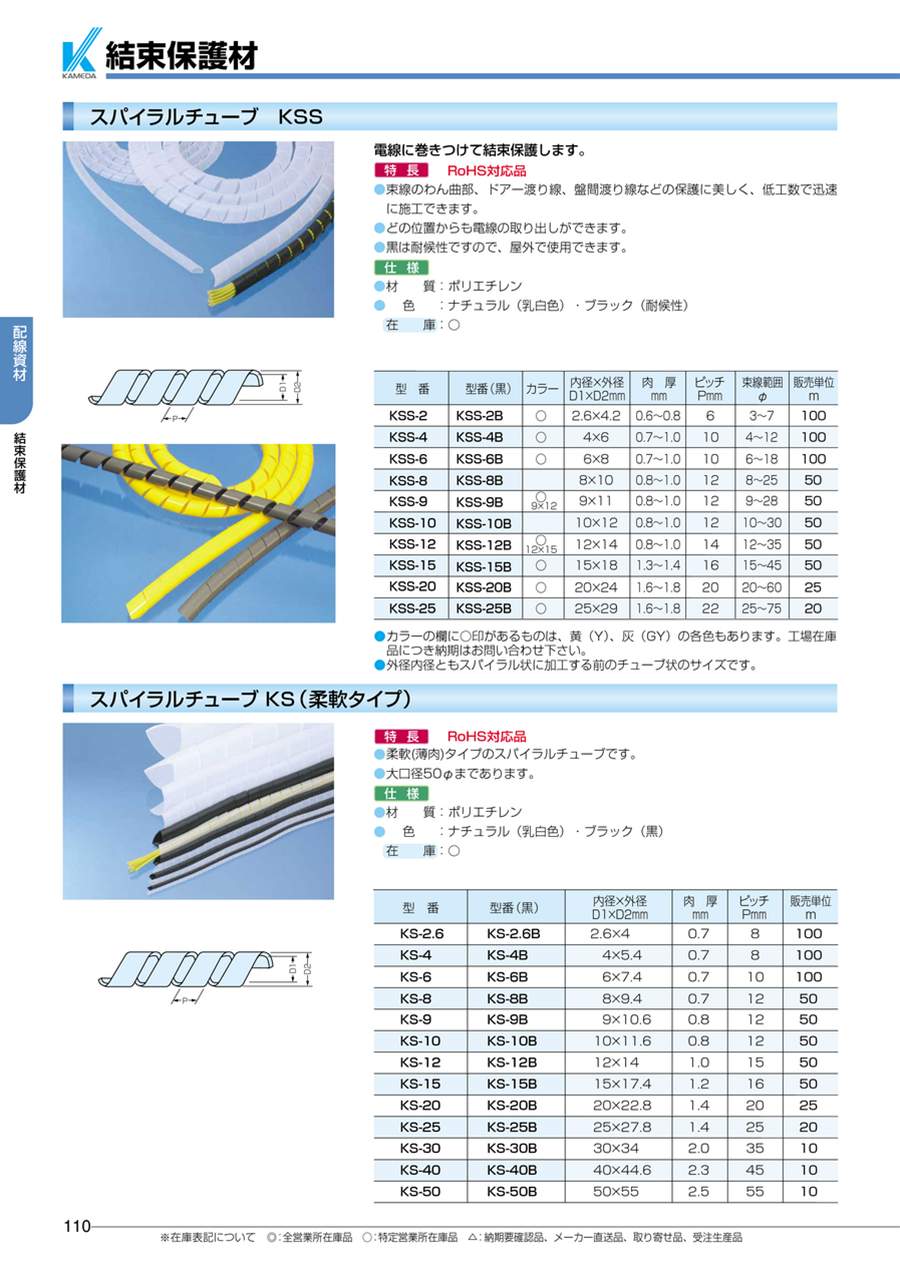

結束保護材 スパイラルチューブ KSS

未確定:候補が20型番あります。
    数量:

    商品情報

    製品仕様

    スパイラルチューブ:関連画像

    材質:ポリエチレン
    色:ナチュラル(乳白色)・ブラック(耐候性)

    スパイラルチューブ:関連画像

    寸法図

    型番 型番(黒) 内径×外径
    D1×D2mm
    肉厚
    mm
    ピッチ
    Pmm
    束線範囲
    φ
    KSS-2 KSS-2B 2.6×4.2 0.6~0.8 6 3~7
    KSS-4 KSS-4B 4×6 0.7~1.0 10 4~12
    KSS-6 KSS-6B 6×8 0.7~1.0 10 6~18
    KSS-8 KSS-8B 8×10 0.8~1.0 12 8~25
    KSS-9 KSS-9B 9×11 0.8~1.0 12 9~28
    KSS-10 KSS-10B 10×12 0.8~1.0 12 10~30
    KSS-12 KSS-12B 12×14 0.8~1.0 14 12~35
    KSS-15 KSS-15B 15×18 1.3~1.4 16 15~45
    KSS-20 KSS-20B 20×24 1.6~1.8 20 20~60
    KSS-25 KSS-25B 25×29 1.6~1.8 22 25~75
    • ※ 外径内径ともスパイラル状に加工する前のチューブ状のサイズです。

    型番リスト

    表示件数

    耐環境性

    内径

    (mm)

    外径

    (mm)

    束線範囲

    (φ)

    長さ

    (m)

    RoHS?最小発注数量
    ナチュラル
    -
    2.6
    4.2
    3~7
    100
    10
    1個
    耐候性
    2.6
    4.2
    3~7
    100
    10
    1個
    ナチュラル
    -
    4
    6
    4~12
    100
    10
    1個
    耐候性
    4
    6
    4~12
    100
    10
    1個
    ナチュラル
    -
    6
    8
    6~18
    100
    10
    1個
    耐候性
    6
    8
    6~18
    100
    10
    1個
    ナチュラル
    -
    8
    10
    8~25
    50
    10
    1個
    耐候性
    8
    10
    8~25
    50
    10
    1個
    ナチュラル
    -
    9
    11
    9~28
    50
    10
    1個
    耐候性
    9
    11
    9~28
    50
    10
    1個
    ナチュラル
    -
    10
    12
    10~30
    50
    10
    1個
    耐候性
    10
    12
    10~30
    50
    10
    1個
    ナチュラル
    -
    12
    14
    12~35
    50
    10
    1個
    耐候性
    12
    14
    12~35
    50
    10
    1個
    ナチュラル
    -
    15
    18
    15~45
    50
    10
    1個
    耐候性
    15
    18
    15~45
    50
    10
    1個
    ナチュラル
    -
    20
    24
    20~60
    25
    10
    1個
    耐候性
    20
    24
    20~60
    25
    10
    1個
    ナチュラル
    -
    25
    29
    25~75
    20
    10
    1個
    耐候性
    25
    29
    25~75
    20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,857
    ( 5,343 )
    在庫品1日目当日出荷可能
    4,000
    ( 4,400 )
    9日目
    5,429
    ( 5,972 )
    在庫品1日目当日出荷可能
    4,600
    ( 5,060 )
    9日目
    4,902
    ( 5,392 )
    在庫品1日目当日出荷可能
    5,686
    ( 6,255 )
    在庫品1日目当日出荷可能
    4,000
    ( 4,400 )
    在庫品1日目当日出荷可能
    4,600
    ( 5,060 )
    9日目
    4,300
    ( 4,730 )
    9日目
    4,706
    ( 5,177 )
    9日目
    4,600
    ( 5,060 )
    在庫品1日目当日出荷可能
    5,000
    ( 5,500 )
    在庫品1日目当日出荷可能
    5,686
    ( 6,255 )
    在庫品1日目当日出荷可能
    6,471
    ( 7,118 )
    在庫品1日目当日出荷可能
    7,407
    ( 8,148 )
    9日目
    7,970
    ( 8,767 )
    在庫品1日目当日出荷可能
    6,225
    ( 6,848 )
    在庫品1日目当日出荷可能
    6,563
    ( 7,219 )
    在庫品1日目当日出荷可能
    6,196
    ( 6,816 )
    9日目
    6,751
    ( 7,426 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電線に巻きつけて結束保護します。
    【特長】
    ・カラーは2色(ナチュラル、黒)でナチュラルは乳白色
    ・束線のわん曲部、ドアー渡り線、盤間渡り線などの保護に美しく、低工数で迅速に施工できます
    ・どの位置からも電線の取り出しができます
    ・黒は耐候性なため、屋外で使用できる
    【用途】
    ・束線の湾曲部、扉への渡り線、盤間渡り線の保護などに最適
    ・ロボット等のシリンダー伸縮部、分岐の多い配線束、配線の整理等に利用可能

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
