KASUGA

操作用押ボタン開閉器 強力防雨形 WBSTシリーズ

操作用押ボタン開閉器 強力防雨形 WBSTシリーズ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
2,990円～4,390円
税込単価
3,289円～4,829円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

操作用押ボタン開閉器 露出形 BSHシリーズ

KASUGA

操作用押ボタン開閉器 露出形 BSHシリーズ
4.5
通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

操作用押ボタン開閉器防雨埋込形 WPBSシリーズ

KASUGA

操作用押ボタン開閉器防雨埋込形 WPBSシリーズ
0
通常価格(税別)： 3,350円 (税込価格：3,685円)

通常出荷日：在庫品1日目

高い防雨性能構造（IP65）を持った押ボタンスイッチです。【特長】・電磁開閉器...

詳細情報を確認する
  • 種類
    防水・防雨型
  • 定格電流 (A)
    5
  • 接続端子
    M3.5ねじ
  • 周囲温度 (℃)
    -10～40
  • 相対湿度 (%)
    45～85
  • 使用電圧 (V)
    AC110、 AC220、 AC440
  • 定格使用電流AC15誘導負荷(AC220V) (A)
    2
  • 代表規格
    PSE
  • 取付穴サイズ
    φ5
  • 保護構造
    IP65
  • 寸法 幅 (mm)
    60
  • 寸法 奥行き (mm)
    47.5

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が7型番あります。
    数量：

    商品情報

    製品仕様

    接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般閉路 接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般開く路 接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 閉路 接点構成
    ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般閉路 ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般開く路 ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 閉路 ボタン文字
    タイプ名WBST 221 ONWBSTT 221 ON
    （ツイン接点）    		WBST 221 OFWBST 221 ON 110
    概略質量（kg）0.140.140.140.14

    型番：WBST221ON、WBSTT221ON、WBST221OF、WBST221ON110の概要

    接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般開閉 接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 可逆インチング 接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般可逆 接点構成操作用押ボタン開閉器 強力防雨形 WBSTシリーズ インチング併用 接点構成
    ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般開閉 ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 可逆インチング ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ 一般可逆 ボタン文字操作用押ボタン開閉器 強力防雨形 WBSTシリーズ インチング併用 ボタン文字
    タイプ名WBST 222WBST 222 AWBST 223WBST 223 A
    概略質量（kg）0.20.20.260.26

    型番：WBST222、WBST222A、WBST223、WBST223Aの概要

    ボタン数用途タイプ名備考
    1点一般閉路WBST 221 ON
    WBSTT 221 ONツイン接点
    一般開路WBST 221 OF
    閉路WBST 221 ON 110
    2点一般開閉WBST 222
    可逆インチングWBST 222 A
    3点一般可逆WBST 223
    インチング併用WBST 223A

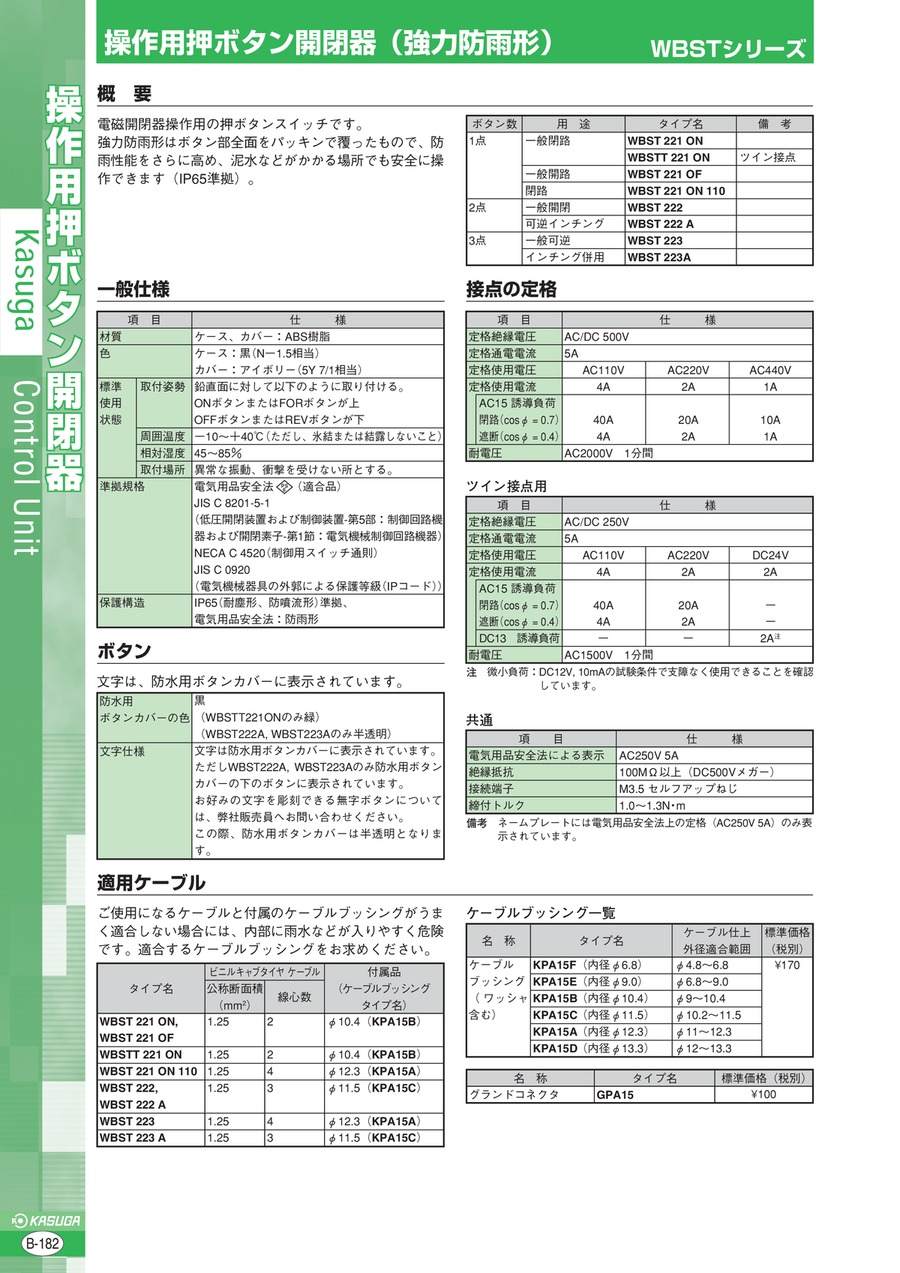

    概要

    防水用
    ボタンカバーの色    		黒
    （WBSTT221ONのみ緑）
    （WBST222A, WBST223Aのみ半透明）
    文字仕様文字は防水用ボタンカバーに表示されています。
    ただし、WBST222A,WBST223Aのみ防水用ボタンカバーの下のボタン表示されています。
    お好みの文字を彫刻できる無字ボタンについては、お問い合わせください。
    この際、防水用ボタンカバーは半透明となります。

    ボタン
    文字は、防水用ボタンカバーに表示されている。

    項目仕様
    材質ケース、カバー：ABS樹脂
    色ケース：黒（N－1.5相当）
    カバー：アイボリー（5Y 7/1相当）
    標準
    使用
    状態    		取付姿勢鉛直面に対して以下のように取り付ける。
    ONボタンまたはFORボタンが上
    OFFボタンまたはREVボタンが下
    周囲温度－10～＋40℃（ただし、氷結または結露しないこと）
    相対湿度45～85％
    取付場所異常な振動、衝撃を受けない所とする。
    準拠規格電気用品安全法（PSE）（適合品）
    JIS C 8201-5-1
    （低圧開閉装置および制御装置-第5部：制御回路機器および開閉素子-第1節：電気機械制御回路機器）
    NECA C 4520（制御用スイッチ通則）
    JIS C 0920
    （電気機械器具の外郭による保護等級（IPコード））
    保護構造IP65（耐塵形、防噴流形）準拠、
    電気用品安全法：防雨形

    一般仕様

    項目仕様
    定格絶縁電圧AC/DC 500V
    定格通電電流5A
    定格使用電圧AC110VAC220VAC440V
    定格使用電流4A2A1A
    AC15誘導負荷
    閉路（cosφ=0.7）
    遮断（cosφ=0.4）
    40A
    4A
    20A
    2A
    10A
    1A
    耐電圧AC2000V 1分間

    接点の定格

    項目仕様
    定格絶縁電圧AC/DC 250V
    定格通電電流5A
    定格使用電圧AC110VAC220VDC24V
    定格使用電流4A2A2A
    AC15誘導負荷
    閉路（cosφ=0.7）
    遮断（cosφ=0.4）
    40A
    4A
    20A
    2A
    －
    －
    DC13 誘導負荷－－2A注
    耐電圧AC1500V 1分間

    ツイン接点用
    注）微小負荷：DC12V、10mAの試験条件で支障なく使用できることを確認しています。

    項目仕様
    電気用品安全法による表示AC250V 5A
    絶縁抵抗100MΩ以上（DC500Vメガー）
    接続端子M3.5 セルフアップねじ
    締付トルク1.0～1.3N・m

    共通
    ※ネームプレートには電気用品安全法上の定格（AC250V 5A）のみ表示されています。

    外形図

    型番：WBST221ON、WBSTT221ON（ツイン接点）、WBST221OF、WBST221ON110の寸法図

    型番：WBST221ON、WBSTT221ON（ツイン接点）、WBST221OF、WBST221ON110の寸法図

    型番：WBST222、WBST222A

    型番：WBST222、WBST222A

    型番：WBST223、WBST223A

    型番：WBST223、WBST223A

    この商品の使用上の注意について

    適合ケーブル

    タイプ名ビニルキャブタイヤ ケーブル付属品
    （ケーブルブッシング
    タイプ名）
    公称断面積
    （mm2）    		線心数
    WBST 221 ON,
    WBST 221 OF    		1.252φ10.4（KPA15B）
    WBSTT 221 ON1.252φ10.4（KPA15B）
    WBST 221 ON 1101.254φ12.3（KPA15A）
    WBST 222,
    WBST 222 A    		1.253φ11.5（KPA15C）
    WBST 2231.254φ12.3（KPA15A）
    WBST 223 A1.253φ11.5（KPA15C）

    ご使用になるケーブルと付属のケーブルブッシングがうまく適合しない場合には、内部に雨水などが入りやすく危険です。適合するケーブルブッシングをお求めください。

    名称タイプ名ケーブル仕上
    外径適合範囲
    ケーブル
    ブッシング
    （ワッシャ含む）    		KPA15F（内径φ6.8）φ4.8～6.8
    KPA15E（内径φ9.0）φ6.8～9.0
    KPA15B（内径φ10.4）φ9～10.4
    KPA15C（内径φ11.5）φ10.2～11.5
    KPA15A（内径φ12.3）φ11～12.3
    KPA15D（内径φ13.3）φ12～13.3
    グランドコネクタGPA15-

    ケーブルブッシング一覧

    型番リスト

    表示件数
  • 1
    • 型番
    WBST221OF
    WBST221ON
    WBST222
    WBST222A
    WBST223
    WBST223A
    WBSTT221ON

    ボタン数

    定格絶縁電圧

    (V)

    特長

    ボタン色

    文字板

    接点構成

    定格使用電流DC13誘導負荷(DC24V)

    (A)

    トラスココード

    寸法 縦

    (mm)

    		RoHS?最小発注数量
    1
    AC／DC500
    一般開路
    黒
    OFF
    1b
    -
    -
    98
    10
    1個
    1
    AC／DC500
    一般閉路
    黒
    ON
    1a
    -
    -
    98
    -
    1個
    2
    AC／DC500
    一般開閉
    黒
    ON、OFF
    1a-1b
    -
    850-0356
    120
    -
    1個
    2
    AC／DC500
    可逆インチング
    半透明
    FOR.、REV.
    1a1b-1a1b
    -
    -
    120
    -
    1個
    3
    AC／DC500
    一般可逆
    黒
    FOR.、REV.、STOP
    1a1b-1a1b-1b
    -
    850-0357
    148
    -
    1個
    3
    AC／DC500
    インチング併用
    半透明
    寸、ON、OFF
    1a1b-1a-1b
    -
    -
    148
    10
    1個
    1
    AC／DC250
    一般閉路 / 微小電流負荷用（ツイン接点）
    緑
    ON
    1a
    2
    -
    98
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,990円
    ( 3,289円 )
    3日目
    2,990円
    ( 3,289円 )
    在庫品1日目当日出荷可能
    3,390円
    ( 3,729円 )
    在庫品1日目当日出荷可能
    3,490円
    ( 3,839円 )
    在庫品1日目当日出荷可能
    4,390円
    ( 4,829円 )
    在庫品1日目当日出荷可能
    4,390円
    ( 4,829円 )
    3日目
    2,990円
    ( 3,289円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    高い防雨性能構造（IP65）を持った押ボタンスイッチです。
    【特長】
    ・電磁開閉器操作用の押ボタンスイッチです。
    ・強力防雨形はボタン部全面をパッキンで覆ったもので、防雨性能をさらに高め、泥水などがかかる場所でも安全に操作できます（IP65準拠）。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    操作用押ボタン開閉器 強力防雨形 WBSTシリーズのレビュー
    3.5平均満足度：3.52件のレビュー
    キャリアカーのセミトレーラーに使用
    3
    満足度：3.02018/07/17
    キャリアカーの油圧式セミトレーラーのスイッチとして使っています。車を1台あげるために20個ほど使っています。ボタンの押し...もっと読む
    1人が参考にしています。
    シートシャッタ用開閉ボタン
    4
    満足度：4.02020/10/06
    シートシャッターの開閉ボタンが壊れたので同じものに交換しました。特に問題なく使用できています。
    0人が参考にしています。
    2件全て見る
