動力用押ボタン開閉器 露出形 鉄ケース BSシリーズ

動力用押ボタン開閉器 露出形 鉄ケース BSシリーズ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,800円～2,750円
税込単価
1,980円～3,025円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

操作用押ボタン開閉器 露出形 BSHシリーズ

KASUGA

操作用押ボタン開閉器 露出形 BSHシリーズ
4.5
通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

動力用押ボタン開閉器 露出形 プラスチックケース BSシリーズ

KASUGA

動力用押ボタン開閉器 露出形 プラスチックケース BSシリーズ
4.1
通常価格(税別)： 1,490円 (税込価格：1,639円)

通常出荷日：在庫品1日目

機器や壁の表面に取り付けて使用する動力用スイッチです。【特長】・動力用押ボタン...

詳細情報を確認する
  • 種類
    露出形
  • 定格絶縁電圧 (V)
    DC500
  • 周囲温度 (℃)
    -15～40
  • 相対湿度 (%)
    45～85
  • 代表規格
    PSE
  • 保護構造
    無

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

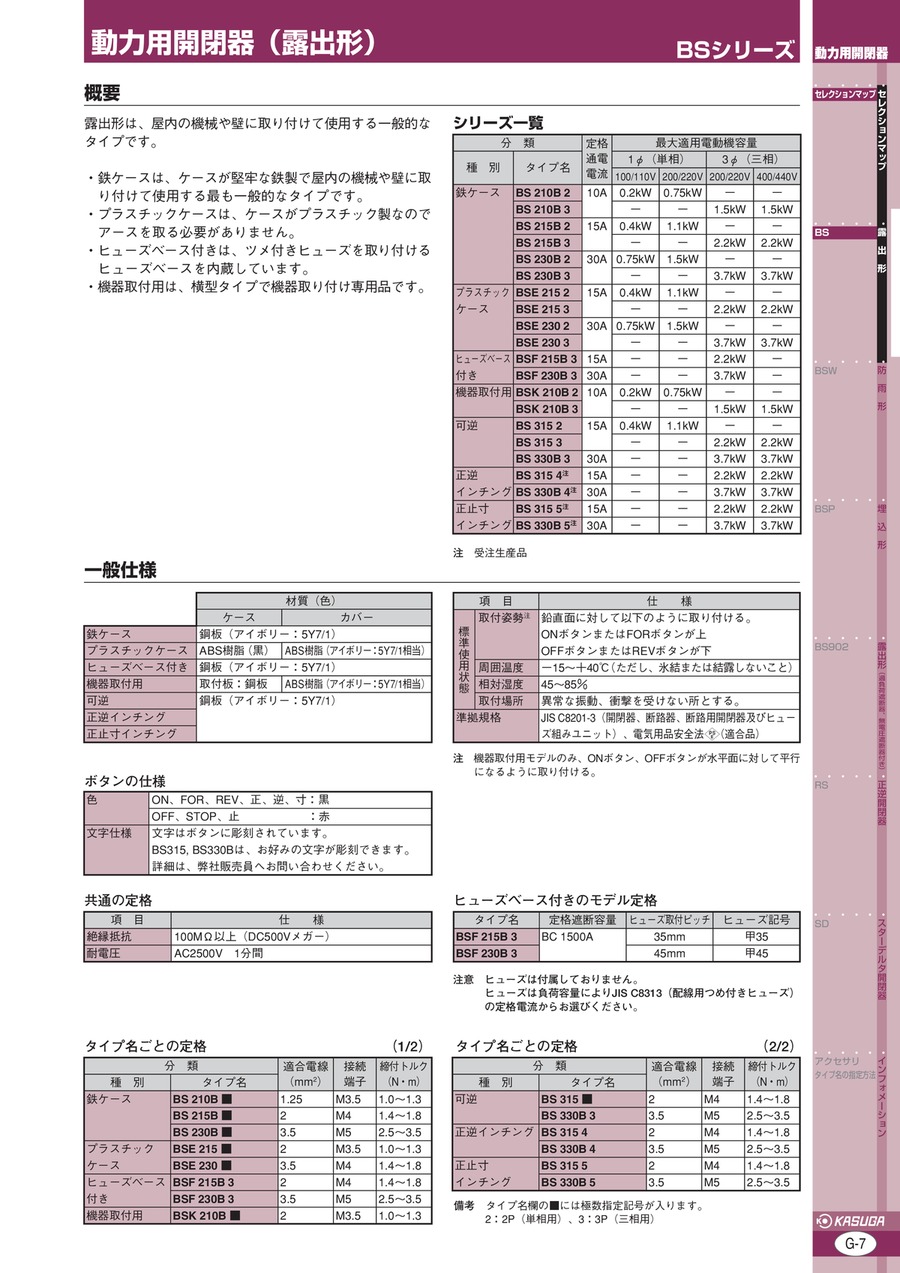

動力用押ボタン開閉器露出形鉄ケースBSシリーズの外形図と仕様について

分類定格
通電
電流		最大適用電動機容量
種別タイプ名1φ（単相）3φ（三相）
100/110V200/220V200/220V400/440V
鉄ケースBS 210B 210A0.2kW0.75kW－－
BS 210B 3－－1.5kW1.5kW
BS 215B 215A0.4kW1.1kW－－
BS 215B 3－－2.2kW2.2kW
BS 230B 230A0.75kW1.5kW－－
BS 230B 3－－3.7kW3.7kW
可逆BS 315 215A0.4kW1.1kW－－
BS 315 3－－2.2kW2.2kW
BS 330B 330A－－3.7kW3.7kW
正逆インチングBS 315 415A－－2.2kW2.2kW
BS 330B 430A－－3.7kW3.7kW
正止寸インチングBS 315 515A－－2.2kW2.2kW
BS 330B 530A－－3.7kW3.7kW

シリーズ一覧

 材質（色）
ケースカバー
鉄ケース鋼板（アイボリー：5Y7/1）
可逆
正逆インチング
正止寸インチング

材質

項目仕様
標
準
使
用
状
態		取付姿勢鉛直面に対して以下のように取り付ける。
ONボタンまたはFORボタンが上
OFFボタンまたはREVボタンが下
周囲温度－15～＋40℃（ただし、氷結または結露しないこと）
相対湿度45～85％
取付場所異常な振動、衝撃を受けない所とする。
準拠規格JIS C8201-3（開閉器、断路器、断路用開閉器及びヒューズ組みユニット）、電気用品安全法（PSE）（適合品）

仕様

色ON、FOR、REV、正、逆、寸：黒
OFF、STOP、止：赤
文字仕様文字はボタンに彫刻されています。
BS315,BS330Bは、お好みの文字が彫刻できます。
詳細は、お問い合わせください。

ボタンの仕様

項目仕様
絶縁抵抗100MΩ以上（DC500Vメガー）
耐電圧AC2500V1分間

共通の定格

タイプ名定格遮断容量ヒューズ取付ピッチヒューズ記号
BSF 215B 3BC 1500A35mm甲35
BSF 230B 345mm甲45

ヒューズベース付きのモデル定格

注意：ヒューズは付属しておりません。ヒューズは負荷容量によりJIS C8313（配線用つめ付きヒューズ）の定格電流からお選びください。

分類適合電線（mm2）接続
端子		締付トルク
（N・m）
種別タイプ名
鉄ケースBS 210B ■1.25M3.51.0～1.3
BS 215B ■2M41.4～1.8
BS 230B ■3.5M52.5～3.5

タイプ名ごとの定格1

分類適合電線
（mm2）		接続
端子		締付トルク
（N・m）
種別タイプ名
可逆BS 315 ■2M41.4～1.8
BS 330B 33.5M52.5～3.5
正逆インチングBS 315 42M41.4～1.8
BS 330B 43.5M52.5～3.5
正止寸インチングBS 315 52M41.4～1.8
BS 330B 53.5M52.5～3.5

タイプ名ごとの定格2

鉄ケースタイプ

外形寸法

型番：BS215B2、BS215B3参照

名称鉄ケース
単相用タイプ名BS 210B 2BS 215B 2BS 230B 2
概略質量（kg）0.140.190.26
三相用タイプ名BS 210B 3BS 215B 3BS 230B 3
概略質量（kg）0.140.190.28

可逆タイプ

外形寸法

型番：BS330B3参照

名称可逆
単相用タイプ名BS 315 2－
概略質量（kg）0.47－
三相用タイプ名BS 315 3BS 330B 3
概略質量（kg）0.470.56

正逆インチング・正止寸インチングタイプ

外形寸法

型番：BS330B4、BS330B5参照

名称正逆インチング正止寸インチング正逆インチング正止寸インチング
三相用タイプ名BS 315 4BS 315 5BS 330B 4BS 330B 5
概略質量（kg）0.460.470.450.56

付属適用ブッシング

タイプ名ブッシング
BS 210B 2, BS 210B 3φ12.5
BS 215B 2, BS 215B 3φ18.5
BS 230B 2, BS 230B 3
BS 315 2, BS 315 3φ18.5
BS 330B 3
BS 315 4, BS 315 5
BS 330B 4, BS 330B 5

型番リスト

表示件数
  • 1
    • 型番
    BS210B3
    BS215B3
    BS230B3

    ボタン数

    定格電流

    (A)

    最大電動機容量単相100/110V

    (kW)

    最大電動機容量三相200/220V

    (kW)

    接続端子

    特長

    ボタン色

    文字板

    極数

    接点構成

    トラスココード

    取付穴サイズ

    寸法 縦

    (mm)

    寸法 幅

    (mm)

    寸法 奥行き

    (mm)

    		最小発注数量
    2
    10
    -
    1.5
    M3.5ねじ
    標準
    黒（ON）／赤（OFF）
    ON、OFF
    3P（三相用）
    3a
    441-5990
    φ4.3
    89.5
    43
    47.5
    1個
    2
    15
    -
    2.2
    M4ねじ
    標準
    黒（ON）／赤（OFF）
    ON、OFF
    3P（三相用）
    3a
    441-6015
    φ4.5
    92.5
    52
    53.5
    1個
    2
    30
    -
    3.7
    M5ねじ
    標準
    黒（ON）／赤（OFF）
    ON、OFF
    3P（三相用）
    3a
    441-6023
    φ5
    113
    61
    54.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
    1,900円
    ( 2,090円 )
    在庫品1日目当日出荷可能
    2,750円
    ( 3,025円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    機器や壁の表面に取り付けて使用する動力用スイッチです。
    【特長】
    ・動力用押ボタン開閉器です。
    ・露出形は、屋内の機械や壁に取り付けて使用する一般的なタイプです。
    ・鉄ケースは、ケースが堅牢な鉄製で屋内の機械や壁に取り付けて使用する最も一般的なタイプです。
    【用途】
    ・小型モーター等の直接操作に最適。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
