小野測器

ハンディタコメータ HT-5500

一部SALE 2025/12/31まで
数量スライド割引

通常単価(税別): 104,571円67,772円

税込単価: 115,028円74,549円

低速回転から高速回転までをカバーするワイドレンジ。【特長】・接触・非接触どちら...

商品タイプ
回転計
回転計タイプ
接触・非接触両用
種類
接触式/非接触式両用
測定範囲
6～99999r/min
電源
単四乾電池 4本
使用温度範囲
0～+40
桁数
5桁

HT-5500

接触・非接触両用式ディジタルハンディタコメータ（HT-5500）の詳細

商品イメージ

回転計測技術を結集し、洗練ボディに機能をフル装備、接触式・非接触式両用の使い易く、高性能な先進ハンディタイプのタコメータ。
測定項目は、回転速度（r/min・r/s）、積算回転数（カウント）、周速度（m/min ・接触・非接触）（mm/s・接触式）、周期（ms）と多項目。
アナログ出力とパルス出力の両出力を標準装備、アナログ出力はデータレコーダ等での記録用に、パルス出力は FFT アナライザのトラッキング解析用信号として使用可能。
低速回転（6.0 r/min）～高速回転（99,999 r/min）まで測定可能。
アナログ出力:0 ～ 1 V/0 ～ F.S（F.S.は任意設定可）、10 bit D/A変換。
パルス出力: Hi:+4.5V以上 / Lo:+0.5V以下。

製品仕様

検出方式

可視光光電反射方式、接触方式(接触アダプタHT-0502装着時)

測定単位

r/min、r/s(回転速度)
m/min(周速度)
COUNT(積算カウント)
ms(周期)

測定範囲

	非接触方式	接触方式
r/min(Loレンジ)	6.0 ～ 600.0	6.0 ～ 600.0
r/min(Hiレンジ)	6 ～ 99999	6 ～ 20000
r/s	0.10 ～ 999.99	0.10～400.00
m/min	0.6 ～ 9999.9	0.6 ～ 400.0
COUNT	0 ～ 99999	0 ～ 99999
ms	0.6 ～ 9999.9	2.5 ～ 9999.9

反射検出距離

20～300 mm

表示部

液晶表示 5 桁、バックライト付(文字高さ: 10.2 mm)

測定時間

1秒＋1周期時間以内(但し、60 r/min 以下の場合周期時間の約2倍(Max))

表示更新時間

約 1 秒

測定精度

表示値(*)×(±0.02 %)±1 カウント
*表示値は小数点を除いたカウント値

(注)	◆	周速度の測定精度は回転体の回転速度に依存します。
	◆	上記の測定精度は非接触測定のものです。また、手ぶれによる誤差は含まれておりません。接触測定の時は、接触子の滑り、精度が加わります。

ピークホールド機能

最大値(MAX)、最小値(MIN)

メモリー機能

最大 20 データ

オーバレンジ機能

測定値が表示範囲を超えたときにオーバレンジ(ERROR マーク)表示

回転上限警告機能

回転速度が予め設定された上限値を超えた時、上限警告(↑マーク)表示

周速度演算機能

予め設定された直径値(mm)と測定回転速度から周速度を演算(非接触式)
<接触式で測定の場合は周速リング KS-100/200 を使用>

積算機能

入力信号のパルス数を積算カウント

周期測定機能

入力パルスの周期を測定(但し、1秒以下の場合は入力パルスの平均値)

回転速度

非接触式(反射マーク)、接触式(KS-300を使用)

アナログ出力

出力電圧:0～1V/0～フルスケール(フルスケールは任意設定可)
変換方式:10 bit D/A変換方式
リニアリティ:±1%/フルスケール
出力更新時間:50 ms＋1周期時間以内
温度安定度:±0.05 %/フルスケール/℃(スパン＆ゼロ)
設定誤差:±0.5 %/フルスケール
負荷抵抗:100kΩ 以上

パルス出力

出力電圧: Hi+4.5V以上(反射マーク検出時)
Lo+0.5V以下
出力論理:正論理
負荷抵抗:100 kΩ 以上

使用温度範囲

0～＋40 ℃

保存温度範囲

-10～＋50 ℃

電　源

単4形乾電池(1.5V)×4 個、または専用 ACアダプタ(オプションPB-7090)

電池寿命

32時間以上(バックライトOFF時)
8時間以上 (バックライトON時)

ローバッテリー表示

電池電圧が　約 4.4 V 以下になると警告マーク(LOW マーク)を表示

外形寸法

66(W) × 180.5(H) × 47.5(D) mm (本体のみ)
66(W) × 237.2(H) × 60.4(D) mm (接触アダプタ + 回転接触子)

質量 (乾電池含む)

約267g(本体のみ)
約329g(接触アダプタ + 回転接触子)

付属品

HT-0502 接触式アダプタ×1
KS-300 回転接触子×1
KS-200 周速リング×1
反射マーク 1 シート(12mm 角 25 枚)
単 4 形乾電池(1.5 V)×4
キャリングケース×1
取扱説明書(機能解説編(和英)、基本操作編(和英))各×1

商品TOP

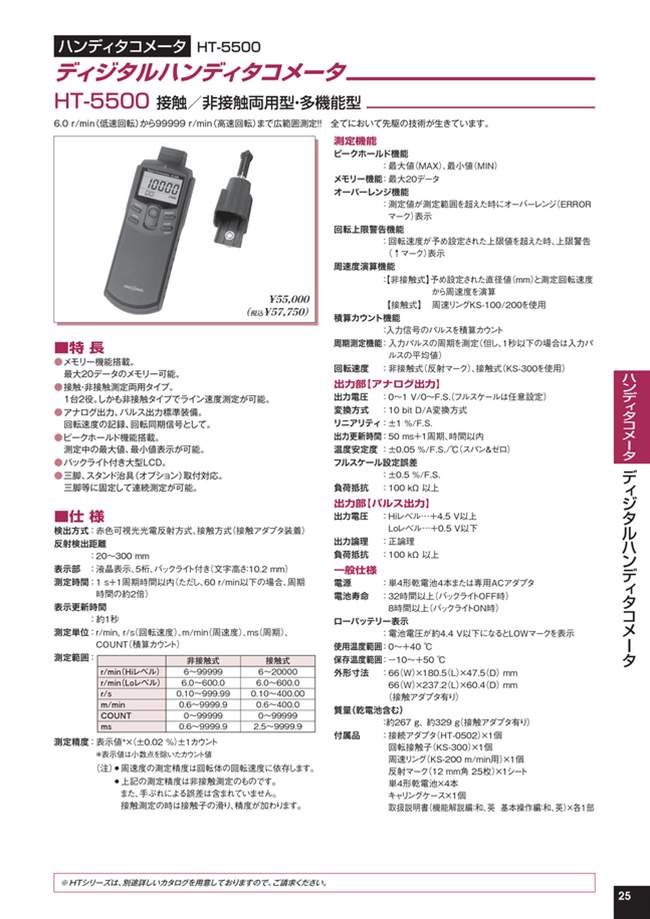

カタログ (見開き版)

HT-5500の仕様・寸法情報

商品タイプ

回転計

回転計タイプ

接触・非接触両用

種類

接触式/非接触式両用

測定範囲

6～99999r/min

電源

単四乾電池 4本

使用温度範囲

0～+40

桁数

5桁

絞り込み条件

出荷日
すべて
8日以内

型番リスト

表示件数

型番

HT-5500

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

104,571円67,772円
( 74,549円 )

8日目

詳細情報

基本情報

低速回転から高速回転までをカバーするワイドレンジ。
【特長】
・接触・非接触どちらでも測定できる両用タイプ
・メモリー機能搭載。最大20データのメモリー可能
・接触・非接触測定両用タイプ。1台2役。しかも非接触タイプでライン速度測定が可能
・アナログ出力、パルス出力標準装備。回転速度の記録、回転同期信号として
・ピークホールド機能搭載。測定中の最大値、最小値表示が可能
・バックライト付き大型LCD
・三脚、スタンド治具（オプション）取付対応。三脚等に固定して連続測定が可能

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハンディタコメータ HT-5500の型番HT-5500のページです。型番HT-5500に関する仕様情報を記載しております。
