山洋電気

San Ace DCファン/□120mmシリーズ

Name: San Ace DCファン/□120mmシリーズ
Brand: 山洋電気
SKU: 222000143802
Rating: 4.8 (10 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（10件）

通常単価(税別): 3,420円～12,690円特別価格

税込単価: 3,762円～13,959円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

山洋電気

San Ace DCファン/□80mmシリーズ

4.7

通常価格(税別)： 2,370円 (税込価格：2,607円)

通常出荷日：在庫品1日目

ボールベアリングの採用により、高性能と高信頼性を実現しました。豊富なラインナッ...

詳細情報を確認する

機種
DCファン
フレームサイズ
120x120

ご注意

9RAシリーズ（159, 173ページ）の詳細は商品特長１をご確認ください。9Gシリーズの詳細はカタログの9Gシリーズをご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が87型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

■DCファン型番の見方
例）型番：9GV1212J1011
※アルミニウムフレームにはリブ付きはございません。
※ファン電源リード線の色は赤色はプラス、黒色はマイナス、黄色はセンサ、コントロールは茶色となっております。
リード線の本数は絞り込み条件からご確認いただけます。

型番

９ＧＶ

１２

Ｊ

１

０１

１

｜

項目

シリーズ名/フレーム材質

フレームサイズ(mm)

電圧

スピードコード

フレーム厚み(mm)

センサ仕様

フレーム形状

仕様

１０９Ｐ

樹脂

３６：３６角

０５：５Ｖ

Ａ/Ｂ/Ｃ/Ｄ

０：７０厚

０１：　パルスセンサ付

なし：リブ付

１０９Ｒ

０３：３８角

１２：１２Ｖ

Ｅ/Ｆ/Ｇ/Ｈ

１：３８厚

０２：　センサなし

１：　リブなし

９Ｇ

０４：４０角

２４：２４Ｖ

Ｊ/Ｋ/Ｌ/Ｍ

２：３２厚

Ｄ０１：ロックセンサ付

３：　４０角２８厚１Ｕ対応樹脂フレーム

９Ａ

０５：５２角

４８：４８Ｖ

Ｓ/Ｗ等

３：２８厚

９ＧＶ

樹脂

０６：６０角

等

２速度：ＭＨ

４：２５厚

アルミニウム

０８：８０角

ＬＭ/ＨＤ

５：５０厚/５１厚

９ＧＥ

アルミニウム

０９：９２角

ＨＥ等

６：２０厚

９ＳＧ

１２：１２０角

７：１５厚

１０９Ｅ

１３：１２７角

９：１０厚

９ＥＣ

１４：１４０角

１５：１５０角

１７：Φ１７２

４７：Φ１７２×１４７
（サイドカット）

５７：Φ１７２×１５０
（サイドカット）

２０：Φ２００

取付穴参考寸法図

San ACE DCファン/□120mmシリーズ　ファン　取付穴参考寸法図

風量・静圧特性例

9S0812H401(4011)

9S0812F401(4011)

9S0812M401(4011)
9S0824M401(4011)

9S0812L401(4011)
9S0824L401(4011)

製品仕様

型番	定格電圧	使用電圧範囲	定格電流	定格入力	定格回転速度	最大風量		最大静圧		音圧レベル	使用温度範囲	期待寿命
型番	（V）	（V）	（A）	（W）	（min^-1）	（m³/min）	（CFM)	（Pa）	（inchH20）	dB （A）	（˚C）	（ｈ）
9S1212F401(4011)	12	5.0～13.8	0.19	2.28	2000	2.00	70.6	30.0	0.12	30	-10～+70	40000
9S1212L401(4011)	12	7.0～13.8	0.08	0.96	1500	1.36	48.1	14.9	0.06	17	-10～+70	40000
9G1212H102（1021）	12	7.0～13.8	0.38	5.04	2600	2.80	ー	70.4	ー	39	-20～+70	40000
9G1212M102	12	7.0～13.8	0.21	2.88	1950	2.10	ー	39.6	ー	32	-20～+70	40000

※リブなしの場合、型番末尾が（）内の数字になります。

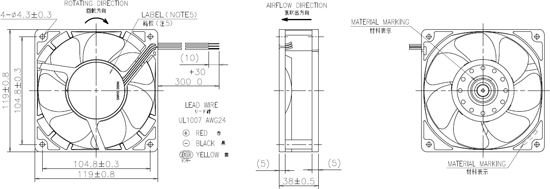

外形図外観例・取付例

リブ付き

San ACE DCファン/□120mmシリーズ　ファン　外形図

型番リスト

表示件数

型番

フレーム厚

定格電圧

センサ仕様

分類

安全規格

最大風量(DC入力時)

(m3/min)

音圧レベル(DC入力時)

(dB)

最大静圧(DC入力時)

(Pa)

フレーム形状

フレーム材質

スピードコード

期待寿命

(h)

コントロール方式

トラスココード

管理番号

リード線本数

RoHS?

最小発注数量

25mm	DC12V	ロック	標準(汎用)	UL / TUV / CSA	2.83	44	77	リブ有	樹脂	A	40000	なし	-	-	3	10	1個
38mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	3.34	46	100	リブ有	樹脂	E	40000	なし	-	-	3	10	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	1.98	35	42	リブ有	樹脂	F	40000	なし	-	-	3	10	1個
38mm	DC12V	ロック	標準(汎用)	UL / TUV / CSA	3.88	49	135	リブ有	樹脂	G	40000	なし	-	-	3	10	1個
25mm	DC12V	ロック	標準(汎用)	UL / TUV / CSA	3.68	51	120	リブ有	樹脂	G	40000	なし	-	-	3	10	1個
38mm	DC12V	無	標準(汎用)	UL / TUV / CSA	3.88	49	135	リブ有	樹脂	G	40000	なし	-	-	2	10	1個
38mm	DC12V	ロック	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
25mm	DC12V	ロック	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
38mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	3	-	1個
38mm	DC12V	無	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	2	10	1個
38mm	DC12V	無	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ無	樹脂	H	40000	なし	-	-	2	10	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
25mm	DC12V	無	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ無	樹脂	H	40000	なし	-	-	2	10	1個
38mm	DC12V	無	標準(汎用)	UL / TUV / CSA	2.1	32	39.6	リブ有	樹脂	M	40000	なし	-	-	2	10	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ有	樹脂	M	40000	なし	-	-	3	10	1個
25mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	2.83	44	77	リブ有	樹脂	A	40000	なし	-	-	3	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	2.83	44	77	リブ有	樹脂	A	40000	なし	-	-	3	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.83	44	77	リブ有	樹脂	A	40000	なし	-	-	2	-	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.83	44	77	リブ無	樹脂	A	40000	なし	-	-	2	10	1個
38mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	3.34	46	100	リブ有	樹脂	E	40000	なし	-	-	3	10	1個
25mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	3.25	48	98	リブ有	樹脂	E	40000	なし	-	-	3	10	1個
38mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	3.34	46	100	リブ有	樹脂	E	40000	なし	-	-	3	10	1個
38mm	DC24V	無	標準(汎用)	UL / TUV / CSA	3.34	46	100	リブ有	樹脂	E	40000	なし	-	-	2	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	3.25	48	98	リブ有	樹脂	E	40000	なし	-	-	3	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	3.25	48	98	リブ無	樹脂	E	40000	なし	-	-	2	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	1.98	35	42	リブ有	樹脂	F	40000	なし	-	-	3	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	1.98	35	42	リブ無	樹脂	F	40000	なし	-	-	3	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	1.98	35	42	リブ有	樹脂	F	40000	なし	-	-	2	10	1個
38mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	3.88	49	135	リブ有	樹脂	G	40000	なし	-	-	3	10	1個
38mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	3.88	49	135	リブ無	樹脂	G	40000	なし	-	-	3	10	1個
38mm	DC24V	無	標準(汎用)	UL / TUV / CSA	3.88	49	135	リブ有	樹脂	G	40000	なし	-	-	2	10	1個
38mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
25mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
38mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
38mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ無	樹脂	H	40000	なし	-	-	3	10	1個
38mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	2	-	1個
38mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ無	樹脂	H	40000	なし	-	-	2	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ有	樹脂	H	40000	なし	-	-	3	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ有	樹脂	H	40000	なし	-	-	2	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.5	40	64	リブ無	樹脂	H	40000	なし	-	-	2	10	1個
25mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ有	樹脂	M	40000	なし	-	-	3	10	1個
25mm	DC24V	ロック	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ無	樹脂	M	40000	なし	-	-	3	10	1個
38mm	DC24V	無	標準(汎用)	UL / TUV / CSA	2.1	32	39.6	リブ有	樹脂	M	40000	なし	-	-	2	-	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ有	樹脂	M	40000	なし	-	-	3	10	1個
25mm	DC24V	パルス	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ無	樹脂	M	40000	なし	-	-	3	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ有	樹脂	M	40000	なし	-	-	2	10	1個
25mm	DC24V	無	標準(汎用)	UL / TUV / CSA	1.66	29	31	リブ無	樹脂	M	40000	なし	-	-	2	10	1個
38mm	DC48V	無	標準(汎用)	UL / TUV / CSA	2.8	39	70.4	リブ有	樹脂	H	40000	なし	-	-	2	10	1個
38mm	DC12V	パルス	長寿命	UL / TUV / CSA	3.88	49	135	リブ無	アルミニウム	G	80000	なし	-	-	3	10	1個
38mm	DC24V	無	長寿命	UL / TUV / CSA	3.88	49	135	リブ無	アルミニウム	G	80000	なし	-	-	2	10	1個
38mm	DC24V	ロック	長寿命	UL / TUV / CSA	2.8	39	70.4	リブ無	アルミニウム	H	100000	なし	-	-	3	10	1個
38mm	DC24V	無	長寿命	UL / TUV / CSA	2.8	39	70.4	リブ無	アルミニウム	H	100000	なし	-	-	2	10	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	2.86	42	73	リブ有	樹脂	A	60000	なし	-	-	3	-	1個
38mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	3.4	43	100	リブ有	樹脂	E	40000	なし	-	-	3	-	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	3.3	45	96	リブ有	樹脂	E	60000	なし	-	-	3	-	1個
38mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	4	46	135	リブ有	樹脂	G	40000	なし	-	-	3	-	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	3.68	47	120	リブ有	樹脂	G	60000	なし	-	-	3	-	1個
38mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	2.8	37	70	リブ有	樹脂	H	40000	なし	-	-	3	-	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	2.62	39	61	リブ有	樹脂	H	60000	なし	-	-	3	-	1個
25mm	DC12V	パルス	標準(汎用)	UL / TUV / CSA	1.8	28	29	リブ有	樹脂	M	60000	なし	-	-	3	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	9日目
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,090円 ( 4,499円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	9日目
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
7,330円4,764円 ( 5,240円 )	在庫品1日目当日出荷可能
6,790円 ( 7,469円 )	在庫品1日目当日出荷可能
7,110円 ( 7,821円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	在庫品1日目当日出荷可能
4,880円 ( 5,368円 )	9日目
5,890円 ( 6,479円 )	9日目
4,880円 ( 5,368円 )	9日目
5,890円 ( 6,479円 )	9日目
4,880円 ( 5,368円 )	9日目
5,130円 ( 5,643円 )	9日目
4,880円 ( 5,368円 )	9日目
4,880円 ( 5,368円 )	9日目

基本情報

基本情報

ボールベアリングの採用により、高性能と高信頼性を実現しました。豊富なラインナップをご用意しています（□120mm）。

ご注意

9RAシリーズ（159, 173ページ）の詳細は商品特長１をご確認ください。9Gシリーズの詳細はカタログの9Gシリーズをご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
高速撮影対応の USB3.0 対応カメラ130～2000万画素【貸出対象】
ミスミ
組込みモニタ8.4～15インチ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
