絶縁支持台（パネル直付タイプ）（M5）【50個入り】
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
絶縁支持台パネル直付タイプ イメージ
絶縁支持台パネル直付タイプの寸法例
（単位：mm）
JSD24TM5Eの外形寸法図
JSD32STM5Eの外形寸法図
（単位：mm）
| タイプ名 | 高さ | 最大径 | ねじ径 | 締付トルク | 絶縁電圧 | 耐電圧 | |
|---|---|---|---|---|---|---|---|
| ナット | ボルト | ||||||
| JSD 24TM5E | 24 | 29 | M5×6.5 | M5×5 | 2.2～2.8N・m | 600V | 2500V 1分間 |
| JSD 24STM5E | 24 | 22 | |||||
| JSD 32STM5E | 32 | ||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,313円 ( 19,044円 ) | 在庫品1日目当日出荷可能 |
21,476円 ( 23,624円 ) | 6日目 |
詳細情報
基本情報
主幹分岐バーのパネル直付タイプの絶縁支持台です。
【特長】
・オスねじ寸法が短くなっているので、高さを必要とする場合に連結して使用することもできます。
・ねじ径を細く（M5）しましたので、パネル面に直接取り付けることができます。
【用途】
・盤内のレイアウト補助アクセサリーとして最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。 販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。 注文停止中の商品は、再入荷時期の目途が立っておりません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

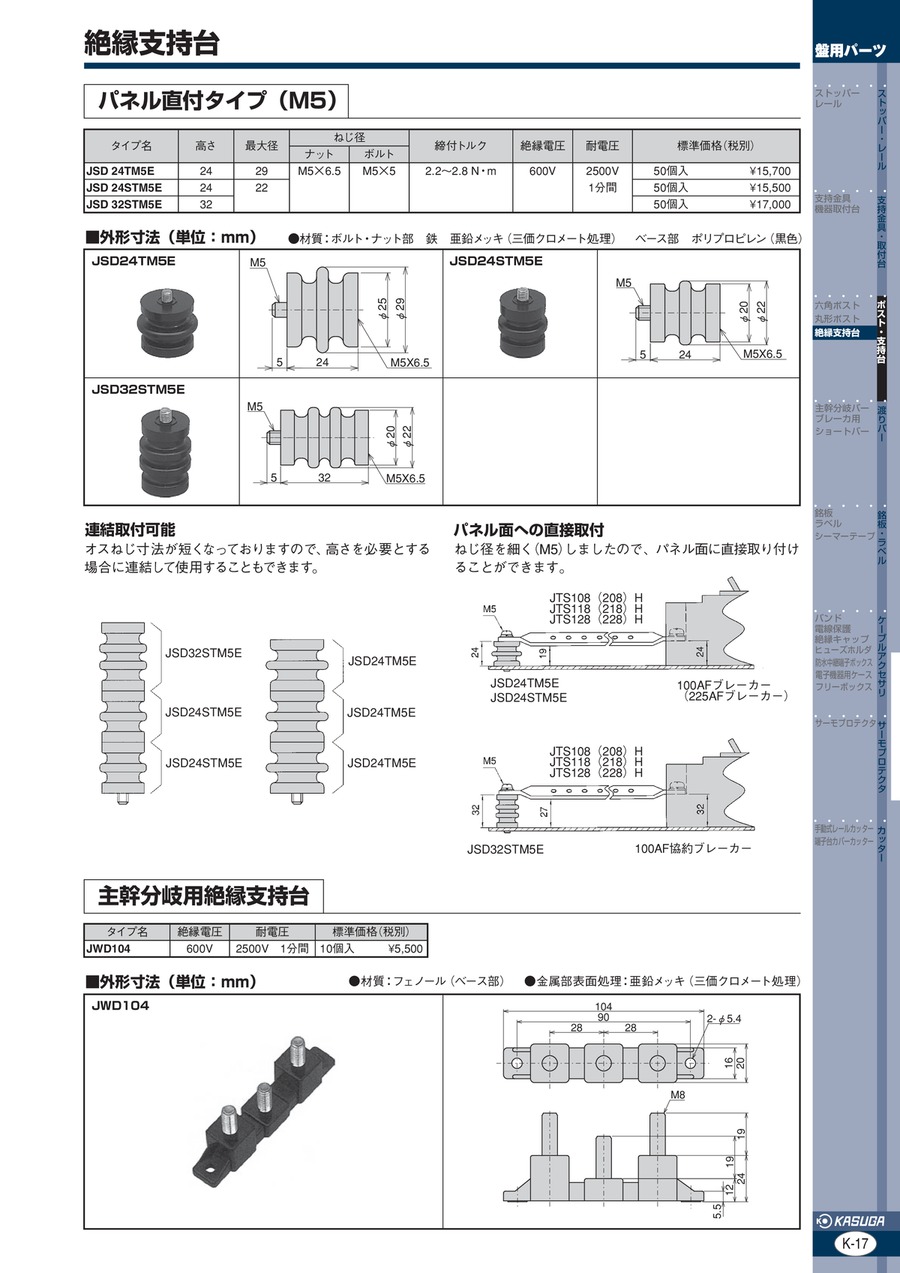

カタログ
