絶縁支持台(標準タイプ)【50個入り】

通常単価(税別)
17,31321,916特別価格
税込単価
19,04424,108特別価格
一部SALE 2026.03.31まで
通常出荷日:在庫品1日目~6日目一部当日出荷可能

絶縁加工が施された支持台です。【特長】・オスねじ寸法が長くなっておりますので、チャンネルやパネルなどへ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。 販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。 注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
    これに伴い社名、住所の表記が変更となります。
    本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
    ※本変更による製品仕様の変更はございません。
    メーカーレター ラベル変更例
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定:候補が4型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品仕様

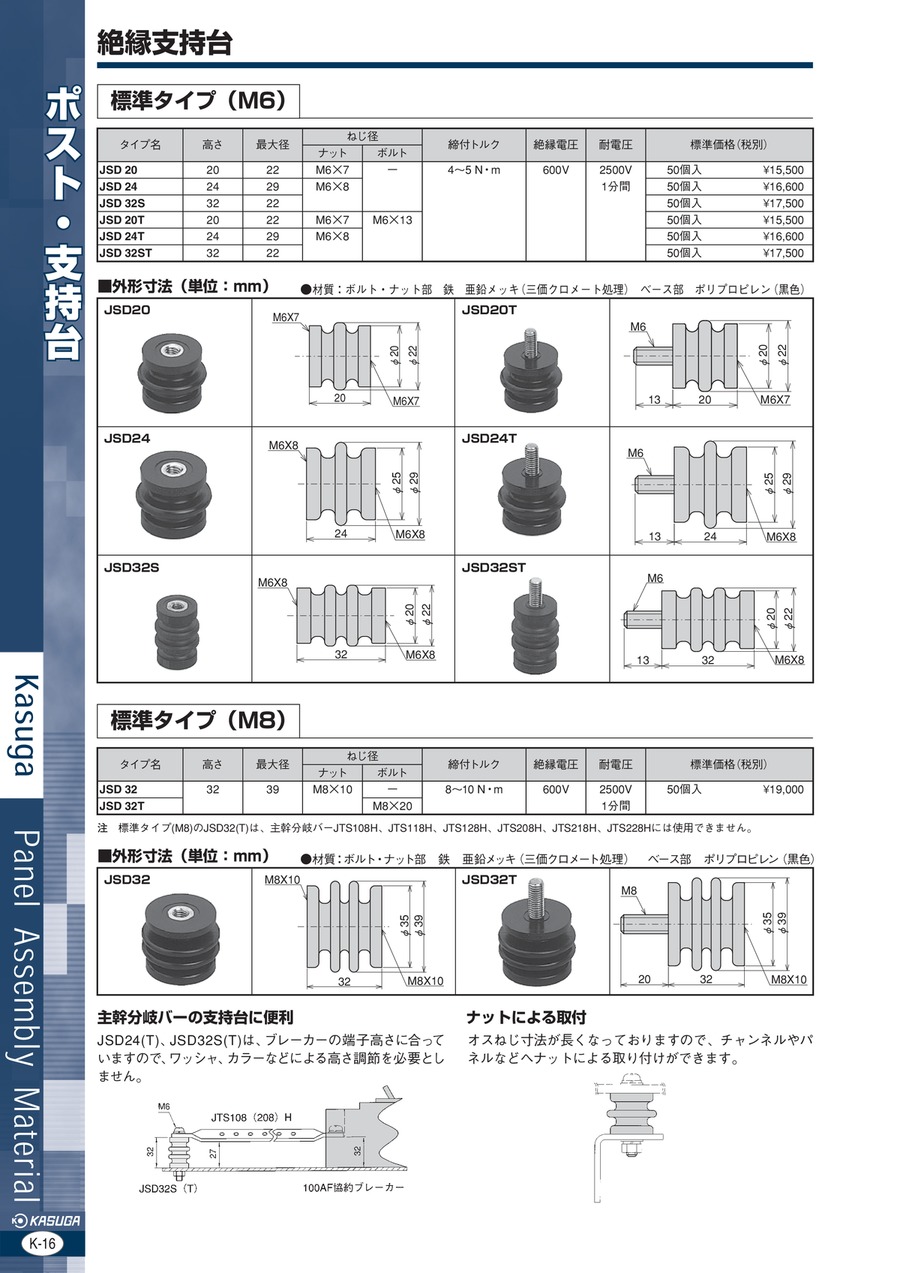

絶縁支持体 標準タイプ(M6)の外観および外形寸法

材質:ボルト・ナット部 鉄 亜鉛メッキ(三価クロメート処理) ベース部 ポリプロピレン(黒色)。

JSD20

JSD20

JSD20

JSD20の外形図

JSD20の外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 202022M6×74~5 N・m600V2500V
1分間

JSD24

JSD24

JSD24

JSD24の外形図

JSD24の外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 242429M6×84~5 N・m600V2500V
1分間

JSD32S

JSD32S

JSD32S

JSD32Sの外形図

JSD32Sの外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 32S3222M6×84~5 N・m600V2500V
1分間

JSD20T

JSD20T

JSD20T

JSD20Tの外形図

JSD20Tの外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 20T2022M6×7M6×134~5 N・m600V2500V
1分間

JSD24T

JSD24T

JSD24T

JSD24Tの外形図

JSD24Tの外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 24T2429M6×8M6×134~5 N・m600V2500V
1分間

JSD32ST

JSD32ST

JSD32ST

JSD32STの外形図

JSD32STの外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 32ST3222M6×8M6×134~5 N・m600V2500V
1分間

絶縁支持台 標準タイプ(M8)の外観および外形寸法

材質:ボルト・ナット部 鉄 亜鉛メッキ(三価クロメート処理) ベース部 ポリプロピレン(黒色)。

JSD32

JSD32

JSD32

JSD32の外形図

JSD32の外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD 323239M8×108~10 N・m600V2500V
1分間

JSD32T

JSD32T

JSD32T

JSD32Tの外形図

JSD32Tの外形図

タイプ名高さ
(mm)
最大径
(mm)
ねじ径(mm)締付トルク絶縁電圧耐電圧
ナットボルト
JSD32 T3239M8×10M8×208~10 N・m600V2500V
1分間

使用例と取付例

主幹分岐バーの支持台に便利

JSD24(T)、JSD32S(T)は、ブレーカーの端子高さに合っているので、ワッシャ、カラーなどによる高さ調節を必要としない。

JSD24(T)、JSD32S(T)は、ブレーカーの端子高さに合っているので、ワッシャ、カラーなどによる高さ調節を必要としない。

ナットによる取付

オスねじ寸法が長くなっているので、チャンネルやパネルなどヘナットによる取り付けが可能。

オスねじ寸法が長くなっているので、チャンネルやパネルなどヘナットによる取り付けが可能。

  • ※ 標準タイプ(M8)のJSD32(T)は、主幹分岐バーJTS108H、JTS118H、JTS128H、JTS208H、JTS218H、JTS228Hには使用できません。

型番リスト

表示件数

ネジ径

ネジ部

高さ

(mm)

RoHS?最小発注数量
M6×7
ボルトなし
20
-
1パック

50個入り

M6×8
ボルトなし
24
-
1パック

50個入り

M6×8
ボルト付
24
-
1パック

50個入り

M6×8
ボルト付
32
10
1パック

50個入り

通常単価(税別) (税込単価)
通常出荷日
17,313
( 19,044 )
在庫品1日目当日出荷可能
21,856
( 24,042 )
6日目
21,85619,670
( 21,637 )
在庫品1日目当日出荷可能
21,91612,053
( 13,258 )
在庫品1日目当日出荷可能

詳細情報

基本情報

絶縁加工が施された支持台です。
【特長】
・オスねじ寸法が長くなっておりますので、チャンネルやパネルなどへナットによる取り付けができます。
【用途】
・主幹分岐バーの支持台等に。
・盤内のレイアウト補助アクセサリーに。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。 販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。 注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
    これに伴い社名、住所の表記が変更となります。
    本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
    ※本変更による製品仕様の変更はございません。
    メーカーレター ラベル変更例
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工  短納期出荷はこちら!
・Webで簡単設計(CAD知識は不要!)
・短納期出荷
・固有型番発行で注文から管理まで一括管理
サービス詳細はこちら

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
