主幹分岐バー 100A／200A【10個入り】
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 12,111円～26,150円特別価格
- 税込単価
- 13,322円～28,765円特別価格
【特長】・100A品、200A品あり。・ねじ穴加工済みで、ピッチ、数ともにバリ...
詳細情報を確認する未確定：候補が6型番あります。
商品仕様
製品仕様
主幹分岐バー イメージ

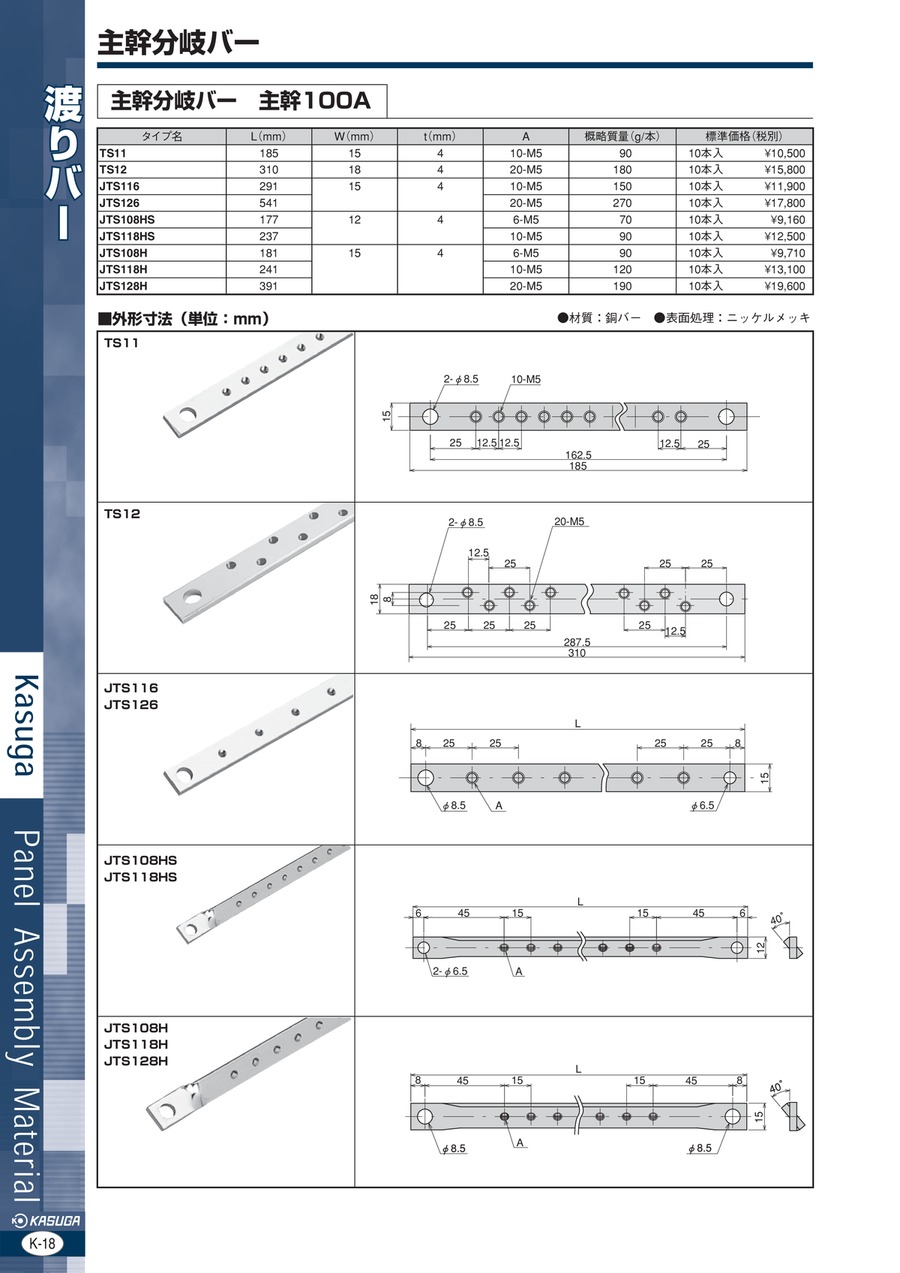

主幹分岐バーの寸法
（単位：mm）
主幹分岐バーの外形寸法図1
（単位：mm）
主幹分岐バーの外形寸法図2
| タイプ名 | L（mm） | W（mm） | t（mm） | A | 概略質量（g/本） |
|---|---|---|---|---|---|
| JTS116 | 291 | 15 | 4 | 10-M5 | 150 |
| JTS126 | 541 | 20-M5 | 270 | ||
| JTS108HS | 177 | 12 | 4 | 6-M5 | 70 |
| JTS118HS | 237 | 10-M5 | 90 | ||
| JTS108H | 181 | 15 | 4 | 6-M5 | 90 |
| JTS118H | 241 | 10-M5 | 120 | ||
| JTS128H | 391 | 20-M5 | 190 |
| タイプ名 | L（mm） | W（mm） | t（mm） | A | 概略質量（g/本） |
|---|---|---|---|---|---|
| JTS216 | 291 | 20 | 5 | 10-M5 | 250 |
| JTS226 | 541 | 20-M5 | 460 | ||
| JTS208H | 181 | 20 | 5 | 6-M5 | 150 |
| JTS218H | 241 | 10-M5 | 200 | ||
| JTS228H | 391 | 20-M5 | 330 |
詳細情報
基本情報
【特長】
・100A品、200A品あり。
・ねじ穴加工済みで、ピッチ、数ともにバリエーションを取り揃え。
・40度ひねり加工を加えたタイプも用意しているので、配線作業の更なる向上が可能。
【用途】
・制御盤や分電盤の分岐用銅バーに最適。
・アースをまとめる、接地用銅バーとしても最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
主幹分岐バー 100A／200Aのレビュー
制御盤の分岐で使用
4
4.02019/06/14
知り合いの方が使用していて紹介されて購入をしました。デザインがひねってあるところが気に入っています。仕上がりもきれいで、...もっと読む
