カメダデンキ

Uカナグ U型【1～20個入り】

Uカナグ U型
通常単価(税別)
860円～22,800円
税込単価
946円～25,080円
通常出荷日：5日目

機器の取付や配管に便利な穴空きのU型取付金具。【特長】・鋼板製で丈夫な穴空きU字型カナグ・屋内用の3価...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
詳細を確認

よく一緒に見られています

ユニカナグ UN

カメダデンキ

ユニカナグ UN
通常価格(税別)： 385円 (税込価格：424円)

通常出荷日：在庫品1日目

よく一緒に見られています

マルチアングル フラットバー F型

カメダデンキ

マルチアングル フラットバー F型
通常価格(税別)： 1,368円 (税込価格：1,505円)

通常出荷日：5 日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

用途は無限！いつも手元に置いておきたい便利なUカナグ

・配電盤の構造材として、また配管工事、電気工事、空調工事などに便利。 ・受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付け可能。
  • 配電盤の構造材として、また配管工事、電気工事、空調工事などに便利。
  • 受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付け可能。

製品仕様

材質・メッキ
N…鉄（生地）
3C…鉄・3価メッキ
ZN…鉄・溶融亜鉛メッキ
SUS…ステンレス
※N（生地）は表面に油を塗ってあるが、錆びやすいので保管には注意が必要。
※思わぬ怪我を避けるために、取り扱う際には作業手袋を着用すること。

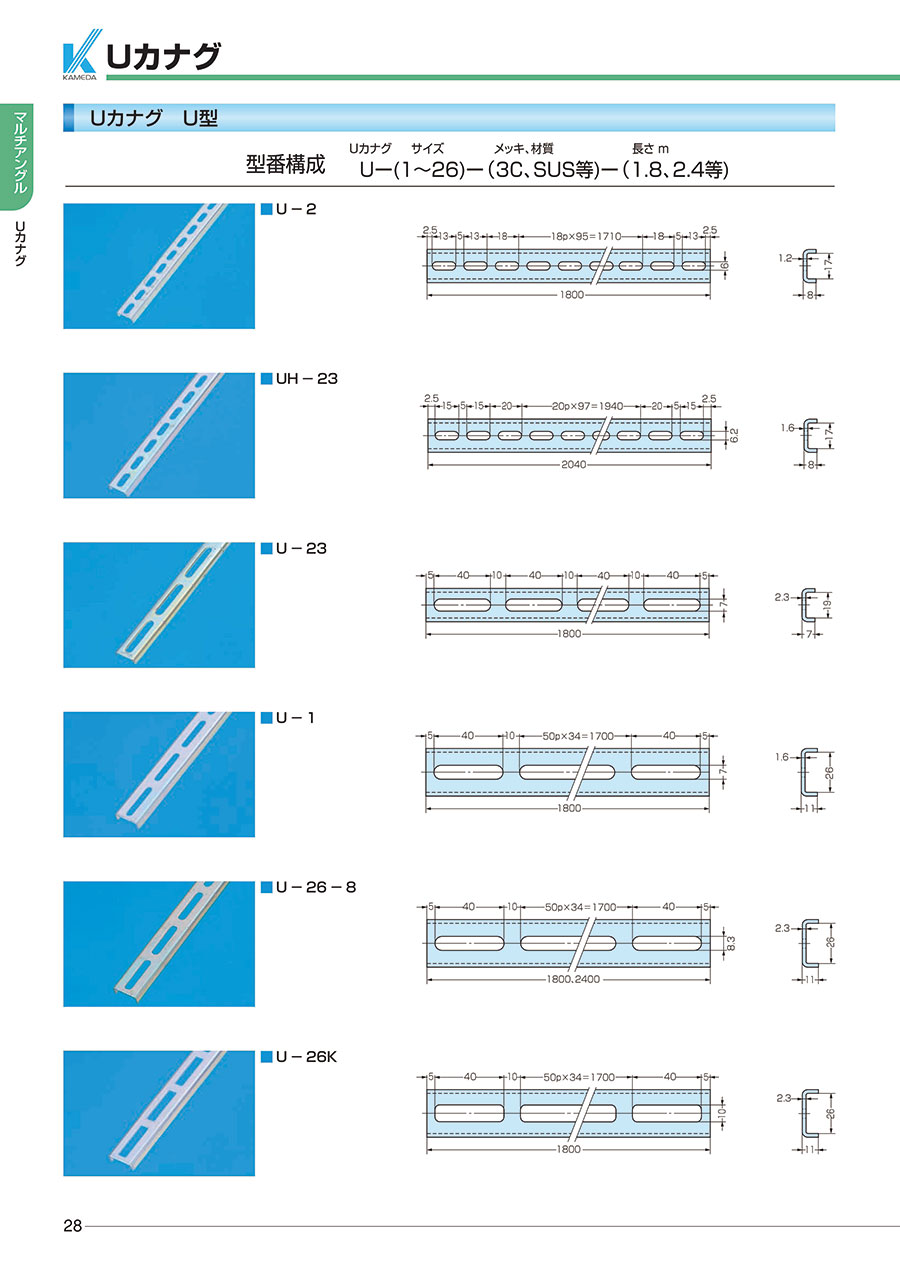

製品仕様

U-2

U-2商品外観

U-2商品外観

寸法図

寸法図

UH-23

UH-23商品外観

UH-23商品外観

寸法図

寸法図

U-23

U-23商品外観

U-23商品外観

寸法図

寸法図

U-1

U-1商品外観

U-1商品外観

寸法図

寸法図

U-26-8

U-26-8商品外観

U-26-8商品外観

寸法図

寸法図

U-26K

U-26K商品外観

U-26K商品外観

寸法図

寸法図

U-38

U-38商品外観

U-38商品外観

寸法図

寸法図

U-38K

U-38K商品外観

U-38K商品外観

寸法図

寸法図

U-38H

U-38H商品外観

U-38H商品外観

寸法図

寸法図

規格一覧表

形状幅
(内寸)
mm		型 番材質・メッキ(表面処理）全長
mm		幅
mm		高さ
mm		板厚
mm		穴幅
mm		摘要
ボルト		単重
kg
鉄・生地N鉄・３価クロメート3C鉄・溶融
亜鉛
ZN		ステンレス
SUS
U型17U-2-3Ｃ ●  180019.481.26M50.5
UH-23-3Ｃ ●  204020.281.66.2M60.7
19U-23-3Ｃ ●  180023.672.37M60.7
26U-1-3Ｃ ●  180029.2111.67M60.9
U-26-8-Ｎ●  180030.6112.38.3M6
M8		1.2
U-26-8-3Ｃ ●
U-26-8-Ｎ-2.4●  24001.6
U-26-8-3C-2.4 ●
U-26Ｋ-3Ｃ ●  180010M101.2
38U-38-N●   240044.4173.211W3/8
M8
M10		3.3
U-38-3Ｃ ●
U-38-ZN  ●
U-38-SUS   ●443.0
U-38K-3Ｃ ●  44.43.210
U-38H-3Ｃ ●  25114.4

開発秘話



バリのない手になじむ仕上げをしています。

型番リスト

表示件数
  • 1
    • 型番
    U-1-3C
    U-2-3C
    U-23-3C
    U-26-8-3C
    U-26-8-3C-2.4
    U-26-8-N
    U-26-8-N-2.4
    U-26K-3C
    U-38-3C
    U-38-N
    U-38-SUS
    U-38-ZN
    U-38H-3C
    U-38K-3C
    UH-23-3C

    材質・仕上

    長さ L

    (mm)

    高さ

    (mm)

    幅

    (mm)

    穴サイズ

    (mm)

    パック入り数

    (個)

    板厚 t

    (mm)

    		最小発注数量
    3C(鉄・3価)
    1800
    11
    29.2
    7
    1
    1.6
    1個
    3C(鉄・3価)
    1800
    8
    19.4
    6
    1
    1.2
    1個
    3C(鉄・3価)
    1800
    7
    23.6
    7
    1
    2.3
    1個
    3C(鉄・3価)
    1800
    11
    30.6
    8.3
    1
    2.3
    1個
    3C(鉄・3価)
    2400
    11
    30.6
    8.3
    1
    2.3
    1個
    N(鉄・生地)
    1800
    11
    30.6
    8.3
    20
    2.3
    1パック

    20個入り

    N(鉄・生地)
    2400
    11
    30.6
    8.3
    10
    2.3
    1パック

    10個入り

    3C(鉄・3価)
    1800
    11
    30.6
    10
    1
    2.3
    1個
    3C(鉄・3価)
    2400
    17
    44.4
    11
    1
    3.2
    1個
    N(鉄・生地)
    2400
    17
    44.4
    11
    6
    3.2
    1パック

    6個入り

    SUS(ステンレス)
    2400
    17
    44
    11
    1
    3.0
    1個
    ZN(鉄・溶融亜鉛)
    2400
    17
    44.4
    11
    1
    3.2
    1個
    3C(鉄・3価)
    2400
    25
    44.4
    11
    1
    3.2
    1個
    3C(鉄・3価)
    2400
    17
    44.4
    10
    1
    3.2
    1個
    3C(鉄・3価)
    2040
    8
    20.2
    6.2
    1
    1.6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,152円
    ( 1,267円 )
    5日目
    860円
    ( 946円 )
    5日目
    1,248円
    ( 1,373円 )
    5日目
    1,477円
    ( 1,625円 )
    5日目
    1,980円
    ( 2,178円 )
    5日目
    22,800円
    ( 25,080円 )
    5日目
    15,600円
    ( 17,160円 )
    5日目
    1,537円
    ( 1,691円 )
    5日目
    3,360円
    ( 3,696円 )
    5日目
    15,840円
    ( 17,424円 )
    5日目
    13,000円
    ( 14,300円 )
    5日目
    4,200円
    ( 4,620円 )
    5日目
    3,980円
    ( 4,378円 )
    5日目
    3,440円
    ( 3,784円 )
    5日目
    1,163円
    ( 1,279円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    機器の取付や配管に便利な穴空きのU型取付金具。
    【特長】
    ・鋼板製で丈夫な穴空きU字型カナグ
    ・屋内用の3価メッキと屋外用の溶融亜鉛メッキ品、また両用のステンレス品あり
    【用途】
    ・配電盤の構造材を始め電気工事などに利用可能なU型の穴あきチャンネル
    ・配電盤内の機器、部品取付けに便利
    ・配管支持、機器取付、補強など用途は無限

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    日東ボックス穴加工  短納期出荷はこちら！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Uカナグ U型のレビュー
    4.7平均満足度：4.74件のレビュー
    治具のフレーム用
    5
    満足度：5.02016/09/26
    治具のフレームに使いました。 長穴で、位置調整が、便利で安価です。 点付け溶接で、必要な場所に取り付けができ便利です。
    1人が参考にしています。
    フレーム支持材
    5
    満足度：5.02021/08/02
    同メーカーのミニカナグLKと合わせてフレームに使用しています。内寸がちょうどなので位置調整に使いやすいです。
    0人が参考にしています。
    カッチングダクト用
    5
    満足度：5.02018/08/07
    既製BOXの扉にダクトを張るためのバーとして使用しています。 メーカーから、専用の角ナットもでていますので、それも併せて...もっと読む
    0人が参考にしています。
    外線ケーブルの固縛
    4
    満足度：4.02018/06/15
    制御盤の端子部下に取り付け、外線ケーブルの固縛材に使用してます。自在の長さに切断でき、長穴なのでインシュロックがかけやす...もっと読む
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Q切り口のサビ止めはどうしたら良いですか？
    A
    必ずサビ止めの塗装をしてください。
    　ジンクリッチ・メッキスプレーがおすすめです。
