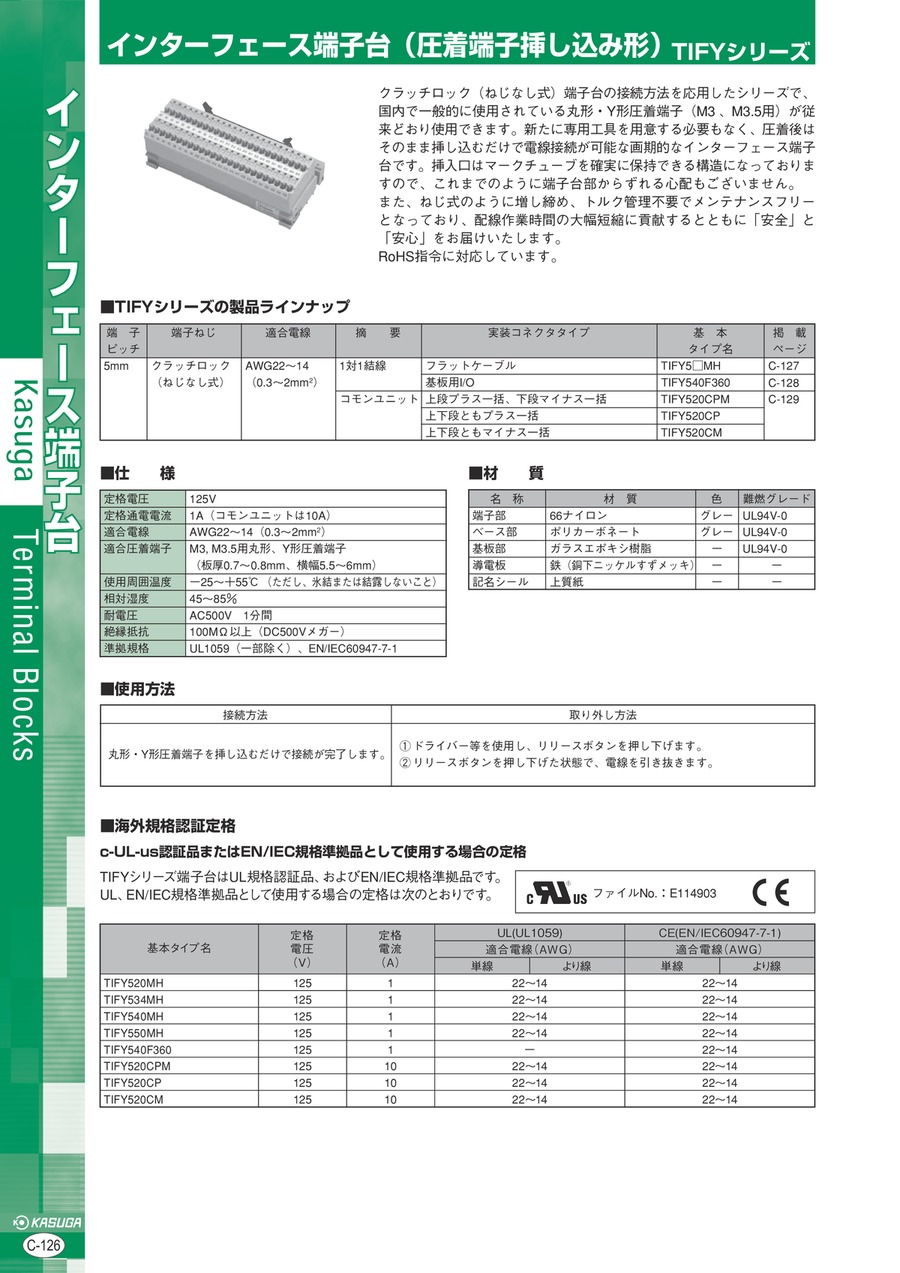

インターフェース端子台（圧着端子挿し込み形）TIFYシリーズ

Y形・丸形圧着端子に電線を挿し込むだけで配線ができるクラッチロック（ねじなし式）タイプの端子台

クラッチロック（ねじなし式）、5mmピッチ。

TIFYシリーズ製品

製品仕様

この商品の使用方法

接続方法について

丸形・Y形圧着端子を挿し込むだけで接続が完了。

取り外し方法

1. 1.ドライバー等を使用し、リリースボタンを押し下げる。
2. 2.リリースボタンを押し下げた状態で、電線を引き抜く。

この商品の海外規格認証定格

ファイルNo. : E114903。

この商品の主な特長について

PLCとの接続に最適

• インターフェース端子台は、小型基板用端子台とコネクタを一体にした端子台で、PLC（プログラマブルコントローラ）やコンピュータのインターフェースとして最適。
• コンパクトで使いやすいシリーズを豊富にラインナップしており、用途に合わせて選択可能。

PLC接続例。

安全に配慮したフルカバー構造

基板部が露出しないフルカバー構造を採用し、安全面に配慮。ホコリも付きにくく、スッキリしたデザイン。

端子カバーは開閉式

ねじ端子形の安全カバーは開閉式で、任意の位置に固定可能。また、記名シールは表・裏の両面に端子番号が印刷されており、カバ－を開けた状態でも端子番号が確認できるため、配線作業が容易。

カバーを閉じた状態。

カバーを開けた状態。

IEC35mmレールに対応

取り付け穴による固定はもちろん、IEC35mmレールに取り付け可能。

プリンタで印字した記名シールに変更可能

ねじ端子形記名シールは上段用と下段用が独立しており、端子台記名シール（TRC22、TRC23）に印字プリンタで印字したものと交換可能。記名シールは、取り外し穴からペンの先端などで押し出せば簡単に外せる。

各メーカーのコネクタに対応

標準品はヒロセ電機MILタイプコネクタ（フラットケーブルコネクタ）だが、他社製MILタイプコネクタも搭載可能。また、富士通F360シリーズコネクタ（基板用I/Oコネクタ）、本多通信工業MRシリーズコネクタ（多極角形コネクタ）も搭載可能。
コネクタに合わせた専用接続ケーブルも用意。

MIL規格実装コネクタ一覧

クラッチロック形（TIF（Z）S・TIFY シリーズ）

電線を挿し込むだけで結線が完了するクラッチロック端子台（ねじなし式）を採用。
接続電線には、板ばねのスプリング圧が常に働いていますので、ねじ端子のような増締めは不要でメンテナンスフリー。
リリースボタン、導通チェック穴付。

クラッチロック端子台（ねじなし式）を採用。

この商品の使用上の注意

絶縁距離、充電部、絶縁チューブ。

1. 絶縁にご注意ください。
裸圧着端子を使用する場合には、絶縁チューブなどを取り付け、充電部が露出しないようにしてください。
絶縁チューブを取り付けますと、感電・短絡などを予防することができ、圧着端子が曲っても、十分な絶縁距離を保つことができます。

レール。途中もねじ止めしてください。

組端子台多極品。
