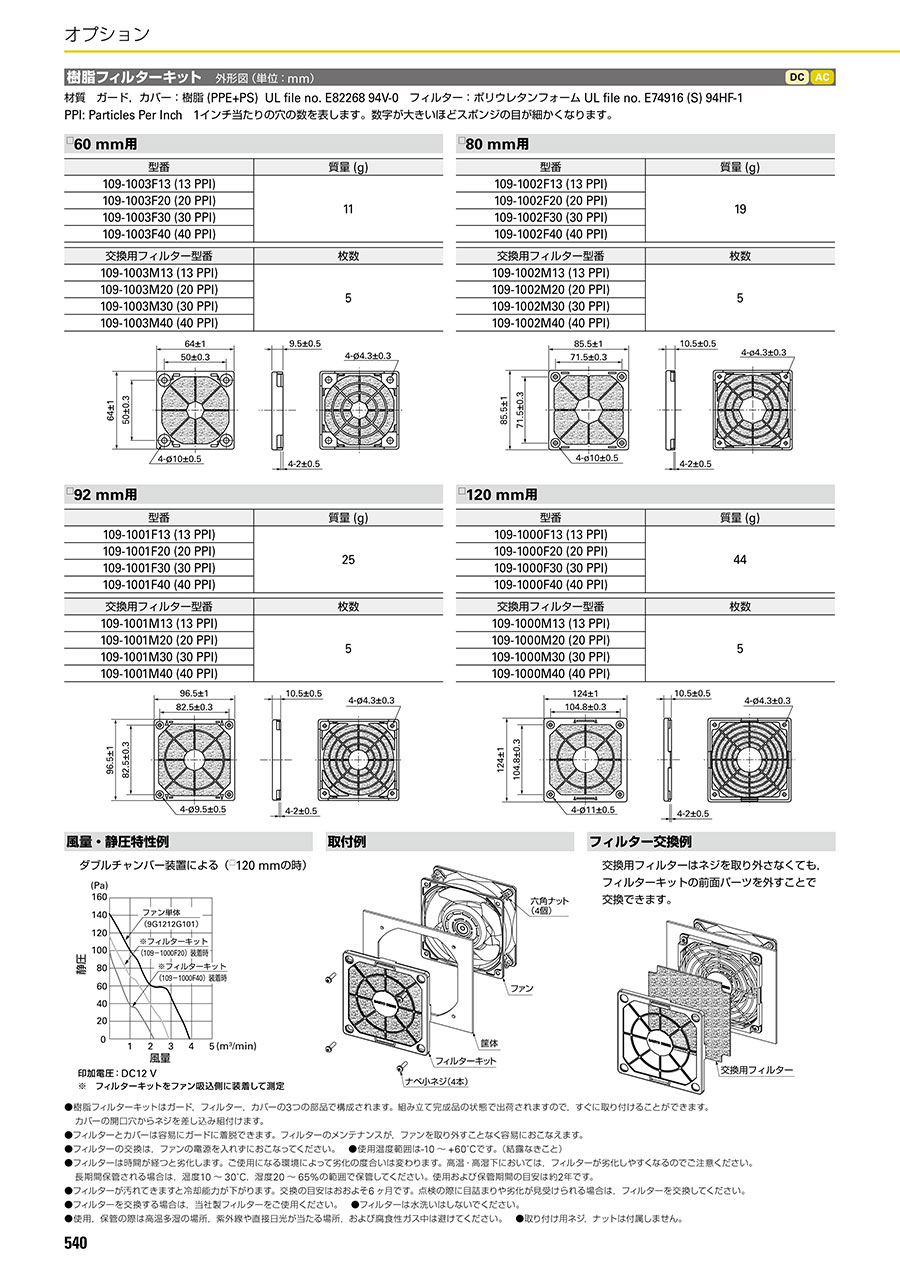

樹脂フィルターキット DC/ACファン兼用/□60～□120mm用

外形図

□60mm
109-1003F13（13 PPI）、109-1003F20（20 PPI）
109-1003F30（30 PPI）、109-1003F40（40 PPI）

□80mm
109-1002F13（13 PPI）、109-1002F20（20 PPI）
109-1002F30（30 PPI）、109-1002F40（40 PPI）

□92mm
109-1001F13（13 PPI）、109-1001F20（20 PPI）
109-1001F30（30 PPI）、109-1001F40（40 PPI）

□120mm
109-1000F13（13 PPI）、109-1000F20（20 PPI）
109-1000F30（30 PPI）、109-1000F40（40 PPI）

材質　ガード、カバー：樹脂（PPE+PS） UL file no. E82268 94V-0　フィルター：ポリウレタンフォーム UL file no. E74916（S） 94HF-1
PPI: Particles Per Inch　1インチ当たりの穴の数を表します。数字が大きいほどスポンジの目が細かくなります。

製品仕様

風量・静圧特性例

ダブルチャンパー装置による（□120mmの時）
印加電圧：DC12V
※フィルターキットをファン吸込側に装着して測定

使用例

取付例

• 本フィルターキットはガード、フィルター、カバーの3つの部品で構成されます。
  組み立て完成品の状態で出荷されますので、すぐに取り付けることができます。
  カバーの開口穴からネジを差し込み組付けます。　
• フィルターとカバーは容易にガードに着脱できます。
  フィルターのメンテナンスが，ファンを取り外すことなく容易におこなえます。
• 使用温度範囲は-10～+60℃です。（結露なきこと）
• フィルターは時間が経つと劣化します。
  ご使用になる環境によって劣化の度合いは変わります。
  高温・高湿下においては、フィルターが劣化しやすくなるのでご注意ください。
  長期間保管される場合は、温度10～30℃、湿度20～65%の範囲で保管してください。
  使用および保管期間の目安は約2年です。
• フィルターが汚れてきますと冷却能力が下がります。
  交換の目安はおおよそ6ヶ月です。
  点検の際に目詰まりや劣化が見受けられる場合は、フィルターを交換してください。　
• フィルターを交換する場合は、当社製フィルターをご使用ください。
• フィルターは水洗いはしないでください。
• 使用、保管の際は高温多湿の場所、紫外線や直接日光が当たる場所、および腐食性ガス中は避けてください。
• 取り付け用ネジ、ナットは付属しません。
