KASUGA

組端子分岐用端子台接続帯

カタログ |

通常単価(税別): 2,196円～25,536円

税込単価: 2,416円～28,090円

通常出荷日：6日目

分岐用端子台（TQB）用の接続帯。【特長】・充電部にはあらかじめ熱収縮チューブを施してあるので、安心し...

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

組端子分岐用端子台接続帯の仕様

適合機種		型番	概略質量
分岐用端子台	TQB 60D	TQBJ 60D	75g
	TQB 100D	TQBJ 100D	170g
	TQB 200D	TQBJ 200D	515g

材質：銅
表面処理：ニッケルメッキ

組端子分岐用端子台接続帯取付例

TQBJ60D 取付例

組端子分岐用端子台接続帯の寸法例

TQBJ60D

（単位：mm）

TQBJ60D R相寸法図

（単位：mm）

TQBJ60D S相寸法図

（単位：mm）

TQBJ60D T相寸法図

型番リスト

表示件数

型番

TQBJ60D

注文停止中

TQBJ100D

TQBJ200D

適合品	RoHS?	最小発注数量

TQB60D	10	1個
TQB100D03	10	1個
TQB200D03	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,196円 ( 2,416円 )	6日目
3,202円 ( 3,522円 )	6日目
25,536円 ( 28,090円 )	6日目

詳細情報

基本情報

基本情報

分岐用端子台（TQB）用の接続帯。
【特長】
・充電部にはあらかじめ熱収縮チューブを施してあるので、安心して使用できる。
・R相／S相／T相用の接続帯がセット。
【用途】
・端子台とブレーカの接続に最適。

ご注意

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

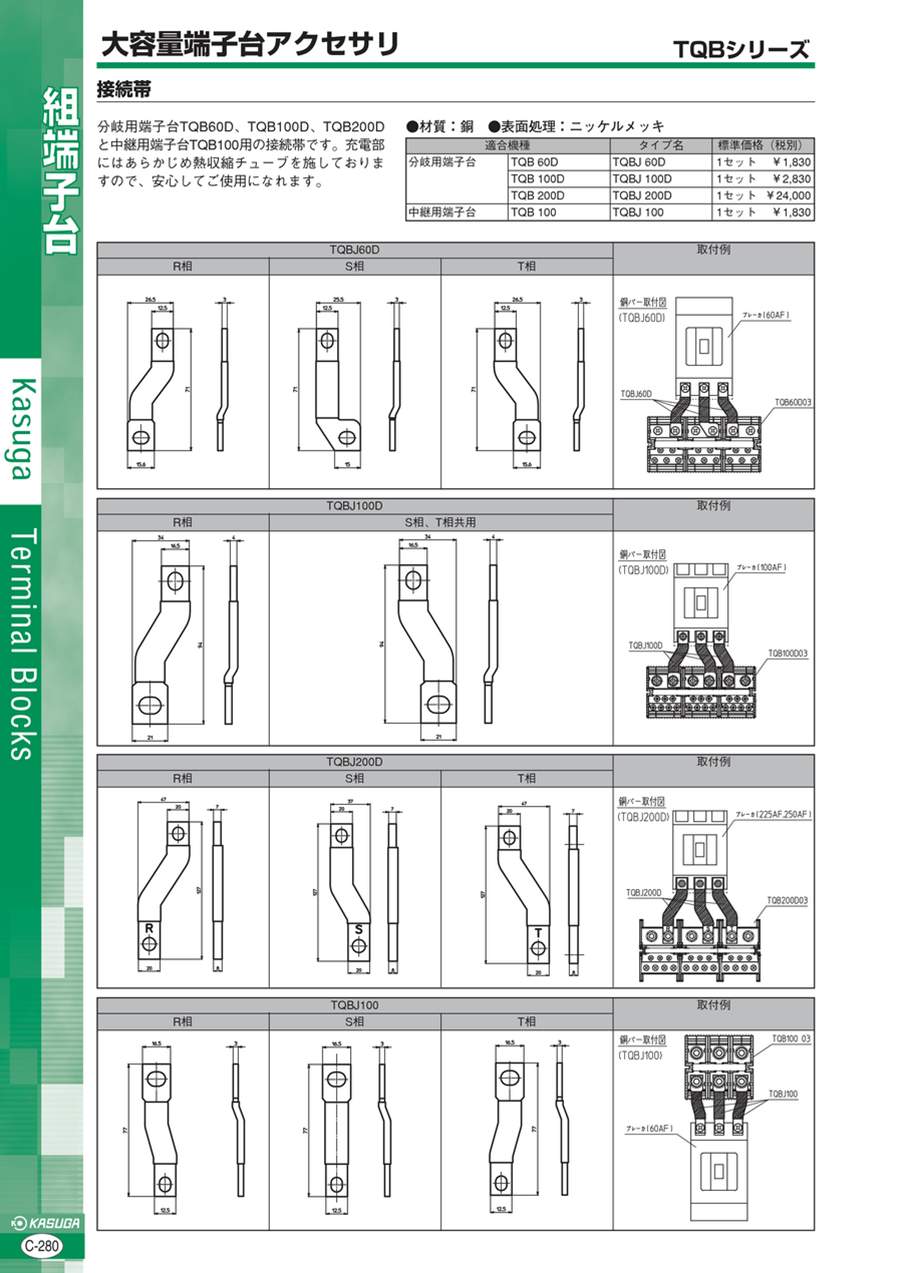

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
