スタッド支持台
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スタッド支持台の寸法
（単位：mm）
TS 100 CHM
TS 100 CHMの寸法図
TS 200 CHM
TS 200 CHMの寸法図
TS 600 CHM
TS 600 CHMの寸法図
製品仕様
| 型番 | スタッド径 | 締付トルク （N・m） |
概略質量 |
|---|---|---|---|
| TS 100 CHM | M8 | 8～10 | 40g |
| TS 200 CHM | M10 | 15～20 | 80g |
| TS 600 CHM | M12 | 25～35 | 130g |
- 周囲温度：-25～+55℃（ただし、氷結または結露しないこと）。
- 相対湿度：45～85%。
- 絶縁抵抗：100MΩ以上（500Vメガー）。
- 商用周波耐電圧： 2,500V 1分間。
詳細情報
基本情報
強力な回り止め構造により空回りしないスタッド支持台。
【特長】
・スタッドは、さびにくい亜鉛メッキの鉄製で、ブスバーや分岐用銅バーをしっかりと保持します
・ベース部はフェノール樹脂（UL94HB相当）成形ですから非常に堅牢です
・スタッドは強力な回り止め構造になっていますので、空回りすることがありません
・締め付け用のナットとスプリングワッシャを付属しました
・支持用の為、通電不可
【用途】
・ブスバーや分岐用銅バーの支持台として最適です

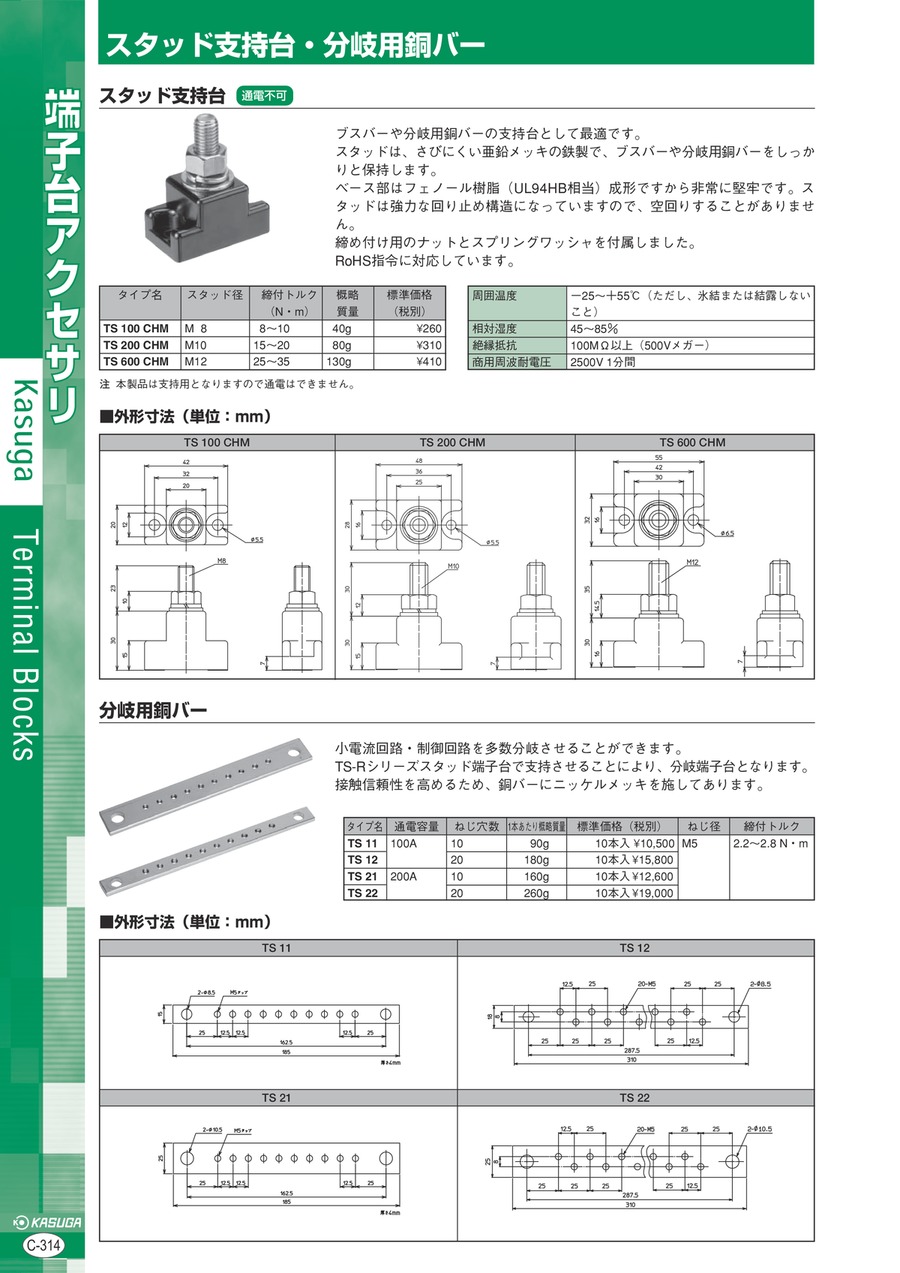

カタログ
商品担当おすすめ
スタッド支持台のレビュー
アースバーの絶縁
5
5.02021/01/14
アースバーの絶縁支持で以前はMJSD32を使っていましたが、薄いシャーシにつける時ナットでつけなくてはならないところが使...もっと読む
0人が参考にしています。
ブスバーを支えるために
4
4.02020/04/28
ダイオードの制御回路で、100Aの4個のダイオードを使用する際に300～400Aから供給するためにブスバーを使用しており...もっと読む
0人が参考にしています。
