操作用押ボタン開閉器防雨埋込形 WPBSシリーズ

操作用押ボタン開閉器防雨埋込形 WPBSシリーズ WPBS222

型番:

WPBS222
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

フロートレスリレー （アクセサリ）フロートレスリレー （アクセサリ）
－閉じる

WPBS222の仕様・寸法情報

種類
防水・防雨型
ボタン数
2
定格電流(A)
5
定格絶縁電圧(V)
AC／DC500
接続端子
M3.5ねじ
周囲温度(℃)
-10～40
相対湿度(%)
45～85
特長
一般開閉ケース付
仕様
ツイン接点：否
ボタン色
黒
文字板
ON、OFF
接点構成
1a-1b
定格使用電流AC15誘導負荷(AC220V)(A)
2
代表規格
PSE
取付穴サイズ
φ4.5
保護構造
IP64
寸法 縦(mm)
110
寸法 幅(mm)
60
寸法 奥行き(mm)
48
RoHS?
-

商品情報

雨や水がかかってもボタン部から水が入らない構造の埋込形の押ボタンスイッチ

ボタン数1点／一般開路（ケース付き）タイプ

ボタン数1点／一般開路（ケース付き）タイプ

ボタン数1点/一般開路（ケースなし）タイプ

ボタン数1点/一般開路（ケースなし）タイプ

ボタン数用途ケース付きケースなし備考
1点一般閉路WPBS 221 ONWPBS 221 ONN
WPBST 221 ONWPBST 221 ONNツイン接点
一般開路WPBS 221 OFWPBS 221 OFN
2点一般開閉WPBS 222WPBS 222 N
3点一般可逆WPBS 223WPBS 223 N
  • ※ 上記以外のタイプにつきましては、カタログを参照してください。

操作用押ボタン開閉器防雨埋込形の外形図と寸法について

ボタン数1点（ケース付き）タイプの寸法図

ボタン数1点（ケース付き）タイプの寸法図

ボタン数1点（ケースなし）タイプの寸法図

ボタン数1点（ケースなし）タイプの寸法図

ボタン数2点（ケース付き）タイプの寸法図

ボタン数2点（ケース付き）タイプの寸法図

ボタン数2点（ケースなし）タイプの寸法図

ボタン数2点（ケースなし）タイプの寸法図

ボタン数3点（ケース付き）タイプの寸法図

ボタン数3点（ケース付き）タイプの寸法図

ボタン数3点（ケースなし）タイプの寸法図

ボタン数3点（ケースなし）タイプの寸法図

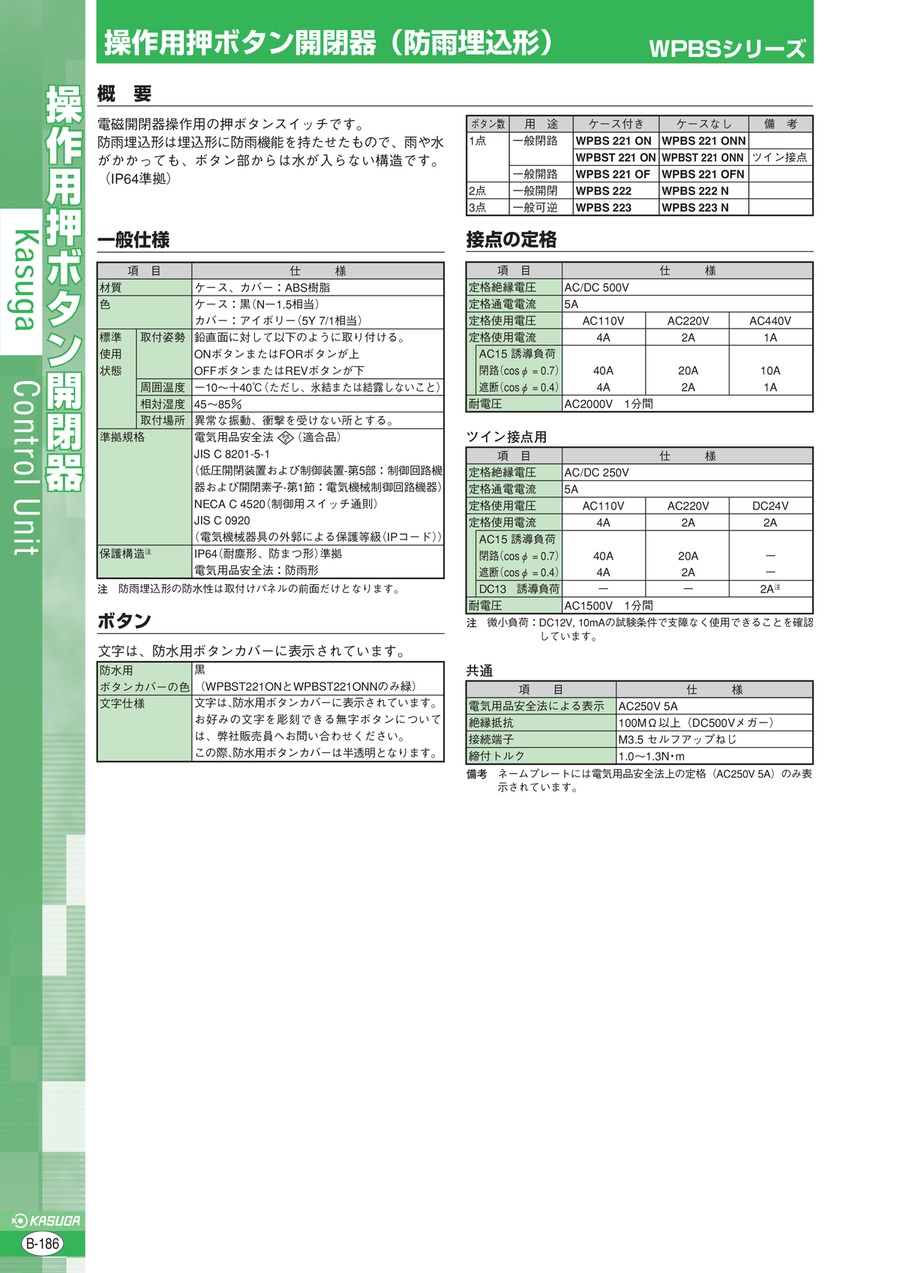

この商品の概要について

項目仕様
材質ケース、カバー：ABS樹脂
色ケース：黒（N－1.5相当）
カバー：アイボリー（5Y 7/1相当）
標準使用状態取付姿勢鉛直面に対して以下のように取り付ける。
ONボタンまたはFORボタンが上
OFFボタンまたはREVボタンが下
周囲温度－10～＋40℃（ただし、氷結または結露しないこと）
相対湿度45～85%
取付場所異常な振動、衝撃を受けない所とする。
準拠規格電気用品安全法（PSE）（適合品）
JIS C 8201-5-1（低圧開閉装置および制御装置-第5部：制御回路機器および開閉素子-第1節：電気機械制御回路機器）
NECA C 4520（制御用スイッチ通則）
JIS C 0920（電気機械器具の外郭による保護等級（IPコード））
保護構造注IP64（耐塵形、防まつ形）準拠
電気用品安全法：防雨形

一般仕様
注） 防雨埋込形の防水性は取付けパネルの前面だけとなります。

防水用
ボタンカバーの色		黒
（WPBST221ONとWPBST221ONNのみ緑）
文字仕様文字は、防水用ボタンカバーに表示されています。
お好みの文字を彫刻できる無字ボタンについては、お問い合わせください。
この際、防水用ボタンカバーは半透明となります。

ボタン
文字は、防水用ボタンカバーに表示されています。

項目仕様
電気用品安全法による表示AC250V 5A
絶縁抵抗100MΩ以上（DC500Vメガー）
接続端子M3.5 セルフアップねじ
締付トルク1.0～1.3N・m

定格

型番リスト

表示件数
  • 1
    • 型番
    WPBS222

    ボタン数

    定格絶縁電圧

    (V)

    特長

    仕様

    ボタン色

    文字板

    接点構成

    寸法 縦

    (mm)

    寸法 奥行き

    (mm)

    		RoHS?最小発注数量
    2
    AC／DC500
    一般開閉ケース付
    ツイン接点：否
    黒
    ON、OFF
    1a-1b
    110
    48
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,350円
    ( 3,685円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    電磁開閉器操作用の押ボタンスイッチです。
    【特長】
    ・防雨埋込形は埋込形に防雨機能を持たせたもので、雨や水がかかっても、ボタン部から水が入らない構造です（IP64準拠）。
    ・微小電流負荷にも対応できるツイン接点タイプも用意（WPBSTシリーズ）です。
    ・通常のシングル接点に比べ、きわめて接触不良が少なく、信頼性の高い接点です。
    ・スイッチは、a接点のみを用いた構成であれば、製作可能です。
    【用途】
    ・電磁開閉器の操作用として最適。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    操作用押ボタン開閉器防雨埋込形 WPBSシリーズの型番WPBS222のページです。 型番WPBS222に関する仕様情報を記載しております。
