小型ペンダントスイッチ（壁取付型） VP103シリーズ

小型ペンダントスイッチ（壁取付型）VP103シリーズの外形図と仕様について

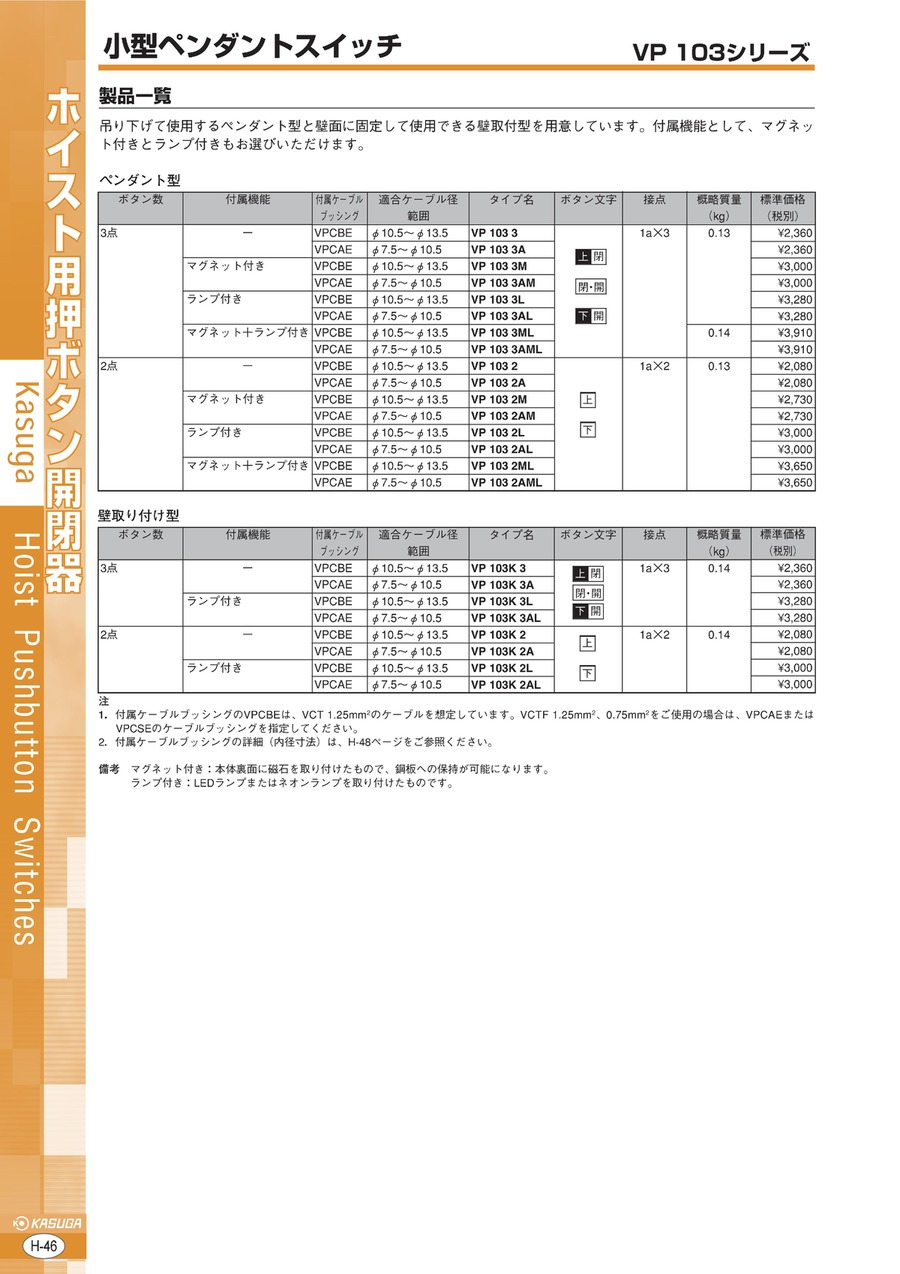

製品仕様

外形寸法（単位：mm）

項目	定格
保護構造	IP65（JIS C 0920） 電気用品安全法(PSE)：防雨形
材質／色	ケース：高衝撃性ABS樹脂／アイボリー（マンセル5Y8/1.5相当） ケース締め付けねじ：鋼（±ねじ）注 ケーブルブッシング：EPDM（合成ゴム）／青色 カバー：高衝撃性ABS樹脂／アイボリー（マンセル5Y7/1相当）
	M3.5ねじ（圧着端子式）
接続端子	1.0～1.3N・m
締付トルク 機械的インター	端子番号1と2、端子番号3と4の接点間に取り付け
ロック	約5N
ボタン動作力	誤動作	10～55Hz複振幅1.0mm
耐振動 耐衝撃	耐久	500m/s2
	誤動作	100m/s2
周囲温度	-15℃～＋40℃（ただし、氷結または結露しないこと）
	45～85%
相対湿度 取付姿勢	適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が上または下になるように吊下げまたは取り付けること。
付属部品	ケーブル固定用部品：ケーブル押え（1個）、タッピングねじ（2個）

仕様

壁取り付け型
※付属ケーブルブッシングのVPCBEは、VCT 1.25mm²のケーブルを想定しています。VCTF 1.25mm²、0.75mm²をご使用の場合は、VPCAEまたはVPCSEのケーブルブッシングを指定してください。

備考
マグネット付き：本体裏面に磁石を取り付けたもので、鋼板への保持が可能になります。
ランプ付き：LEDランプまたはネオンランプを取り付けたものです。

各部の構成

ホルダー（オプション）
VP103を収納する樹脂製のホルダー。ホルダーの取り付けは、ねじ止めと両面テープ止めが可能。

吊下リング（オプション） 鋼製リング。取り付けは、上側、下側どちらでも可能。

ケーブルブッシングの内径と切断位置
材質は、標準のEPDM製と耐油性に優れるNBR製を用意。
内径、Φ4～6（直径4～6mm）、Φ5.5～6.5（直径5.5～6.5mm）、Φ6.5～9.5（直径6.5～9.5mm）、Φ9.5～12.5（直径9.5～12.5mm）の4種類を用意。
使用するケーブルの外径にあわせて切断してください。
※切断位置は、ブッシング内径がケーブル外径より1mm以上小さくなるようにお選びください。

ボタン文字
標準は白地に黒文字。

ケース色、カバー色
標準はアイボリー。

ランプ
標準は、DC24Vの赤色ランプ。

スイッチユニット
標準は1a接点。

ケーブル付き
お客様の仕様に合わせ、ケーブルの種類、端末処理などフレキシブルに対応。（最小ロット数10）

ボタンパッキン色
標準モデルは灰色。

ボタン文字
左の文字板をご参照ください。

この商品の特長について

• スイッチには信頼性の高いツイン接点を採用。DC 24Vでも確実な操作が行える。
• 3点操作タイプは、3番目のスイッチをシフトスイッチとして利用することにより、上下動作を開閉動作に変えたり、同時に押さなければ動作しないようにしたりするなど、安全を高めた使い方が可能。
• マグネット付きは、本体裏面の磁石により、鋼板への一時的保持が可能。LEDランプまたはネオンランプを取り付けたタイプも用意。
• 吊下リングの装着で、引っかけによる吊り下げ保持が可能。吊下リングは、ケーブル側、反対側のいずれにも取り付け可能。ペンダントスイッチを収納できるホルダーも用意。

この商品の使用上の注意について

• 1.マグネット、ランプは機種によって取り付けられています。
• 2.2点操作タイプの3番目のボタンはブラインドになります。
• 3.吊下リングを上側に取り付けるには、カバーをはずし、取付部の四角形パッキンを切り離したうえで取り付けてください。
