デジタル入出力 インターフェイスボード（カード）

修理・解析について

■無償修理 ( 保証書記載の期間内 )

①下記から「計測制御デバイス」修理依頼書をダウンロードしてください。

http://www.contec.co.jp/support/contact/index.html

②項目を記入した上で（購入先「株式会社ミスミ」）、下記の住所までご送付ください。

〒485-0829 愛知県小牧市小牧原4-102 株式会社コンテック 修理サービスセンター 修理品受入 宛

TEL　050-3736-7041

■有償修理( 保証書記載の期間外)

①無償修理と同じ修理依頼書を記載してください。

②fpc@misumi.co.jp　或いはFAX 　0120-077-343までご送信ください。

※発送費用(片道)は、お客様にてご負担いただけますようお願いします。

商品特徴詳細

製品仕様

	PCI Express規格に準拠した製品です。 PCI Expressバス拡張スロットを装備したパソコンで使用できます。
	PCI規格に準拠した製品です。 PCIバス拡張スロットを装備したパソコンで使用できます。
	USB規格に準拠した製品です。 ノートパソコンなど、USB 2.0/1.1ポートを装備したパソコンで使用できます。 USB 2.0のハイスピードモード（480Mbps）に対応しています。
	PCカード規格に準拠した32bitバスCardBus対応の製品です。 CardBus対応のPCカードスロットを装備したノートパソコンなどで使用できます。

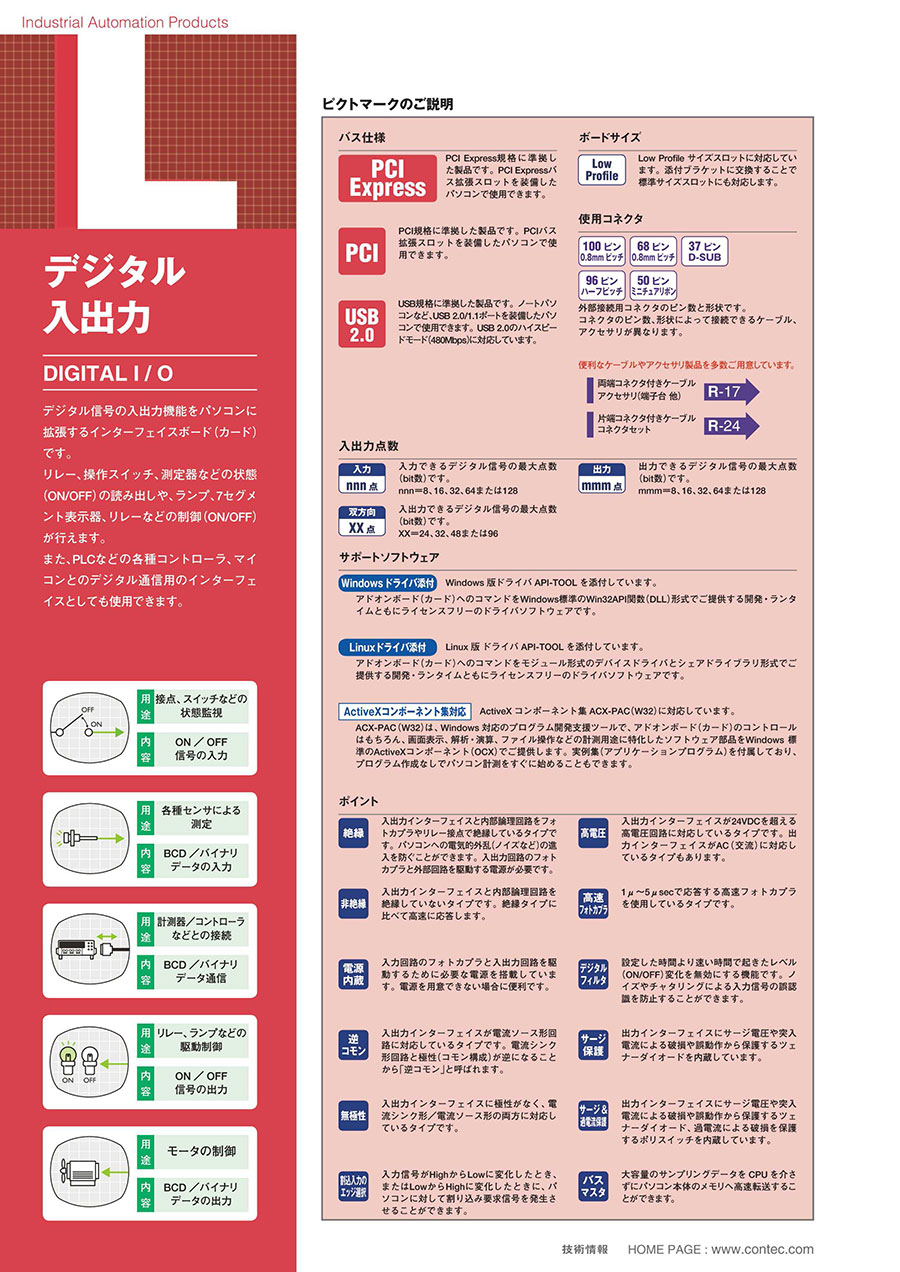

ピクトマークの説明（ボードサイズ）

Low Profile サイズスロットに対応しています。 添付ブラケットに交換することで標準サイズスロットにも対応します。

ピクトマークの説明（使用コネクタ）

	外部接続用コネクタのピン数と形状です。 コネクタのピン数、形状によって接続できるケーブル、アクセサリが異なります。
	便利なケーブルやアクセサリ製品を多数ご用意しています。
	両端コネクタ付きケーブルアクセサリ（端子台 他）
	片端コネクタ付きケーブルコネクタセット

ピクトマークの説明（入出力点数）

	入力できるデジタル信号の最大点数（bit数）です。 nnn＝8、16、32、64または128
	入出力できるデジタル信号の最大点数（bit数）です。 XX＝24、32、48または96
	出力できるデジタル信号の最大点数（bit数）です。 mmm＝8、16、32、64または128

ピクトマークの説明（サポートソフトウェア）

	Windows 版ドライバ API-TOOL を添付しています。 アドオンボード（カード）へのコマンドをWindows標準のWin32API関数（DLL）形式でご提供する開発・ ランタイムともにライセンスフリーのドライバソフトウェアです。
	Linux 版 ドライバ API-TOOL を添付しています。 アドオンボード（カード）へのコマンドをモジュール形式のデバイスドライバとシェアドライブラリ形式で ご提供する開発・ランタイムともにライセンスフリーのドライバソフトウェアです。
	ActiveX コンポーネント集 ACX-PAC（W32）に対応しています。 ACX-PAC（W32）は、Windows 対応のプログラム開発支援ツールで、アドオンボード（カード）の コントロールはもちろん、画面表示、解析・演算、ファイル操作などの計測用途に特化した ソフトウェア部品をWindows 標準のActiveXコンポーネント（OCX）でご提供します。 実例集（アプリケーションプログラム）を付属しており、プログラム作成なしでパソコン計測を すぐに始めることもできます。

ピクトマークの説明（ポイント）

	入出力インターフェイスと内部論理回路をフォトカプラやリレー接点で絶縁しているタイプです。 パソコンへの電気的外乱（ノイズなど）の進入を防ぐことができます。 入出力回路のフォトカプラと外部回路を駆動する電源が必要です。
	入出力インターフェイスと内部論理回路を絶縁していないタイプです。 絶縁タイプに比べて高速に応答します。
	入力回路のフォトカプラと入出力回路を駆動するために必要な電源を搭載しています。 電源を用意できない場合に便利です。
	入出力インターフェイスが電流ソース形回路に対応しているタイプです。 電流シンク形回路と極性（コモン構成）が逆になることから「逆コモン」と呼ばれます。
	入出力インターフェイスに極性がなく、電流シンク形／電流ソース形の両方に対応しているタイプです。
	入力信号がHighからLowに変化したとき、またはLowからHighに変化したときに、 パソコンに対して割り込み要求信号を発生させることができます。
	入出力インターフェイスが24VDCを超える高電圧回路に対応しているタイプです。 出力インターフェイスがAC（交流）に対応しているタイプもあります。
	1μ～5μsecで応答する高速フォトカプラを使用しているタイプです。
	設定した時間より速い時間で起きたレベル（ON/OFF）変化を無効にする機能です。 ノイズやチャタリングによる入力信号の誤認識を防止することができます。
	出力インターフェイスにサージ電圧や突入電流による破損や誤動作から保護するツェナーダイオードを内蔵しています。
	出力インターフェイスにサージ電圧や突入電流による破損や誤動作から保護するツェナーダイオード、過電流による破損を保護するポリスイッチを内蔵しています。
	大容量のサンプリングデータをCPU を介さずにパソコン本体のメモリへ高速転送することができます。

USBモジュールタイプ

PCI Expressボードタイプ

PCIボードタイプ
