防水形露出コンセント（引掛形60A）
- 通常単価(税別)
- 16,512円～20,533円
- 税込単価
- 18,163円～22,586円
防水保護等級IP65壁面、盤面などに設置して電源供給に使用する、引掛形60A防水形露出コンセント。【特...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
3621RW／3661RW／4621RW／4661RWの外観
3621RWの構成
4661RWの部品／寸法図
4661RWの構造・寸法図（表面）
4661RWの構造・寸法図（側面）
4661RWの構造・寸法図（裏面）
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディ A | 1 | ポリアミド樹脂 |
| 2 | ボディ B | 1 | ポリアミド樹脂 |
| 3 | ゴムカバー | 1 | 耐候性ゴム 黒色 |
| 4 | ゴムボックス | 1 | 耐候性ゴム 黒色 |
| 5 | 端子 | 4 | 銅 内1ケ、ニッケルメッキ |
| 6 | 刃受 | 4 | リン青銅 スズメッキ |
| 7 | 取付枠 | 1 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 8 | 船用電線貫通金物 | 1 | ポリカーボネート |
| 9 | 端子ねじ | 4 | 黄銅 M6 |
| 10 | ゴムカバー止ねじ | 6 | ステンレス鋼 M3.5 |
| 11 | 防水ゴムキャップ | 1 | 耐候性ゴム |
| 12 | 組ボールチェーン | 1 | ステンレス鋼 |
3661RWの部品／寸法図
3661RWの構造・寸法図（表面）
3661RWの構造・寸法図（側面）
3661RWの構造・寸法図（裏面）
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディ A | 1 | ポリアミド樹脂 |
| 2 | ボディ B | 1 | ポリアミド樹脂 |
| 3 | ゴムカバー | 1 | 耐候性ゴム 黒色 |
| 4 | ゴムボックス | 1 | 耐候性ゴム 黒色 |
| 5 | 端子 | 3 | 銅 内1ケ、ニッケルメッキ |
| 6 | 刃受 | 3 | リン青銅 スズメッキ |
| 7 | 取付枠 | 1 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 8 | 船用電線貫通金物 | 1 | ポリカーボネート |
| 9 | 端子ねじ | 3 | 黄銅 M6 |
| 10 | ゴムカバー止ねじ | 6 | ステンレス鋼 M3.5 |
| 11 | 防水ゴムキャップ | 1 | 耐候性ゴム |
| 12 | 組ボールチェーン | 1 | ステンレス鋼 |
製品仕様
- 防水・防塵保護等級：IP65相当品
- 色：黒色
- 適用電線：14mm2
- 電線接続方式：圧着端子式
- 適用圧着端子：R14-6
- 本体難燃性：UL94 V-0
- 単重：1,326.3g
| 定格 | 型番 | 適用プラグ | 適用防水形プラグ | |||
|---|---|---|---|---|---|---|
| 電流 | 極数 | 電圧 | プラカバー | ゴムカバー | ||
| 60A | 3P （3P, 3W） | 250V | 3621RW | 3622E | 3622R | 3622RW |
| 600V | 3661RW | 3662E | 3662R | 3662RW | ||
| 接地形3P （3P, 4W GND） | 250V | 4621RW | 4622E | 4622R | 4622RW | |
| 600V | 4661RW | 4662E | 4662R | 4662RW | ||
- ※ 寸法：参考値
- ※ 表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
詳細情報
基本情報
防水保護等級IP65
壁面、盤面などに設置して電源供給に使用する、引掛形60A防水形露出コンセント。
【特長】
・防水形プラグとの組み合わせで、使用時に防水仕様となる、高容量の電源を供給するための器具。
・使用時、未使用時ともにJIS C 920（電気機械器具の外郭による保護等級）IP43適合品。
・ボディ材質は、耐熱性、耐トラッキング性などを保有。
・有害物質を含まない難燃（UL94V-0）仕様のナイロン樹脂を採用。・樹脂製の電線引出し口は、船用電線貫通金物（厚鋼電線管G28用）の仕様。
・電線接続は、端子ねじ（ダブルセムス）の締め付けによる圧着端子式が可能。
【用途】
・屋外の高容量の壁面などに最適。
2019年9月以降、メーカー仕様変更があります。
【変更箇所】電線挿入口部分「船用電線貫通金物」
①外径寸法 ： φ42 → φ44
②内径寸法 ： φ25 → φ23
③全長 ： 31mm → 34mm
（製品本体 146mm → 149mm）
④材質 ： ポリカーボネート（PC）
→ポリブチレンテレフタレート（PBT）
⑤色相 ： クリア → グレイ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

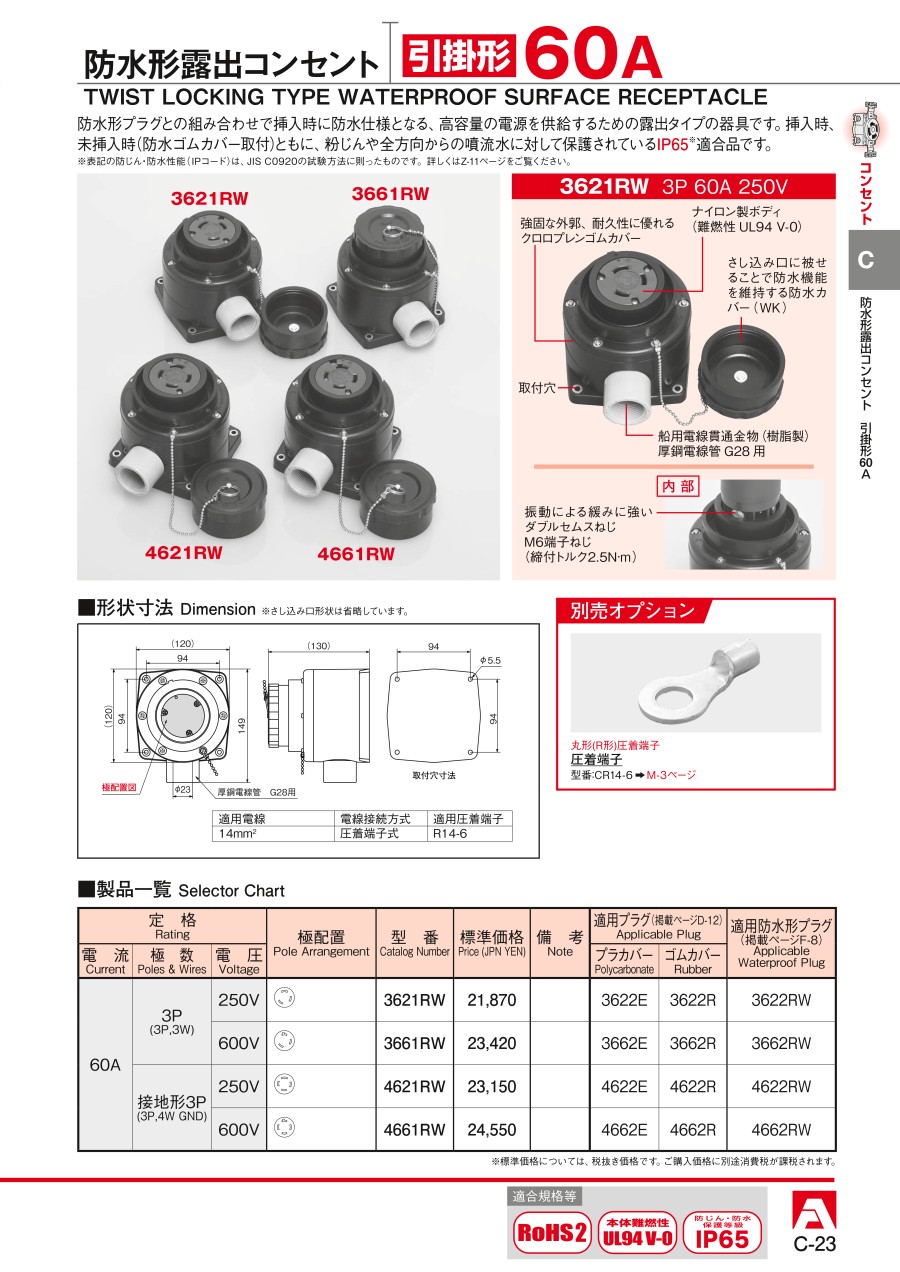

カタログ
