定格			極配置	型番		形状寸法		適用プラグ ※
電流	極数	電圧	極配置	黒色	白色	L	l	ナイロンカバー	ゴムカバー
15A	2P （2P, 2W）	125V	-	-	2117	-	-	2112N	-
	2P （2P, 2W）	250V	-	-	2127	-	-	2122N	-
	接地形2P （2P, 3W GND）	125V	-	3117	3117-IV	40	33	3112N	3112R
			NEMA 5-15	7117G	7117G-IV	40	33	7112GN	7112GR-New
			抜止形	7117GZ	7117GZ-IV	37.5	30.5	7112GN	7112GR-New

※ カタログページD-2・D-10に掲載されています。

型番リスト

表示件数

型番

形状

定格電圧

(V)

NEMA規格有無

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

色

ℓ寸法

(mm)

RoHS?

最小発注数量

[その他] 2P引掛形	125	無	PSE	38	38	38.5	白	-	10	1個
[その他] 2P引掛形	250	無	-	38	38	38.5	白	-	10	1個
[その他] 接地形2P 引掛形	125	無	PSE	43	43	40	黒	33	10	1個
[その他] 接地形2P 引掛形	125	無	PSE	43	43	40	白	33	10	1個
[A-3] 接地形2P A-3平刃形	125	有	PSE	43	43	40	黒	33	10	1個
[A-3] 接地形2P A-3平刃形	125	有	PSE	43	43	40	白	33	10	1個
[A-3] 接地形2P A-3抜止形	125	無	PSE	43	43	37.5	黒	30.5	10	1個
[A-3] 接地形2P A-3抜止形	125	無	PSE	43	43	37.5	白	30.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,173円 ( 1,290円 )	在庫品1日目当日出荷可能
1,355円 ( 1,491円 )	在庫品1日目当日出荷可能
1,114円 ( 1,225円 )	3日目
1,459円 ( 1,605円 )	在庫品1日目当日出荷可能
1,271円 ( 1,398円 )	在庫品1日目当日出荷可能
1,163円 ( 1,279円 )	在庫品1日目当日出荷可能
1,272円 ( 1,399円 )	在庫品1日目当日出荷可能
1,272円 ( 1,399円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

機械器具や盤内に最小寸法で組み込むことが可能な、電源を供給するための機器専用タイプのコンセント。
【特長】
・連接取付ができ、盤面の表面／裏面どちらからでも取り付けることが可能。
・ボディ材質は、耐熱性／耐トラッキング性などを保有。
・有害物質を含まない難燃（UL94V-0）仕様のナイロン樹脂を採用。
・電線接続は、端子ねじの締付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能。
【用途】
・変圧器や検査装置などの単独回路用、サービスコンセントなどに最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

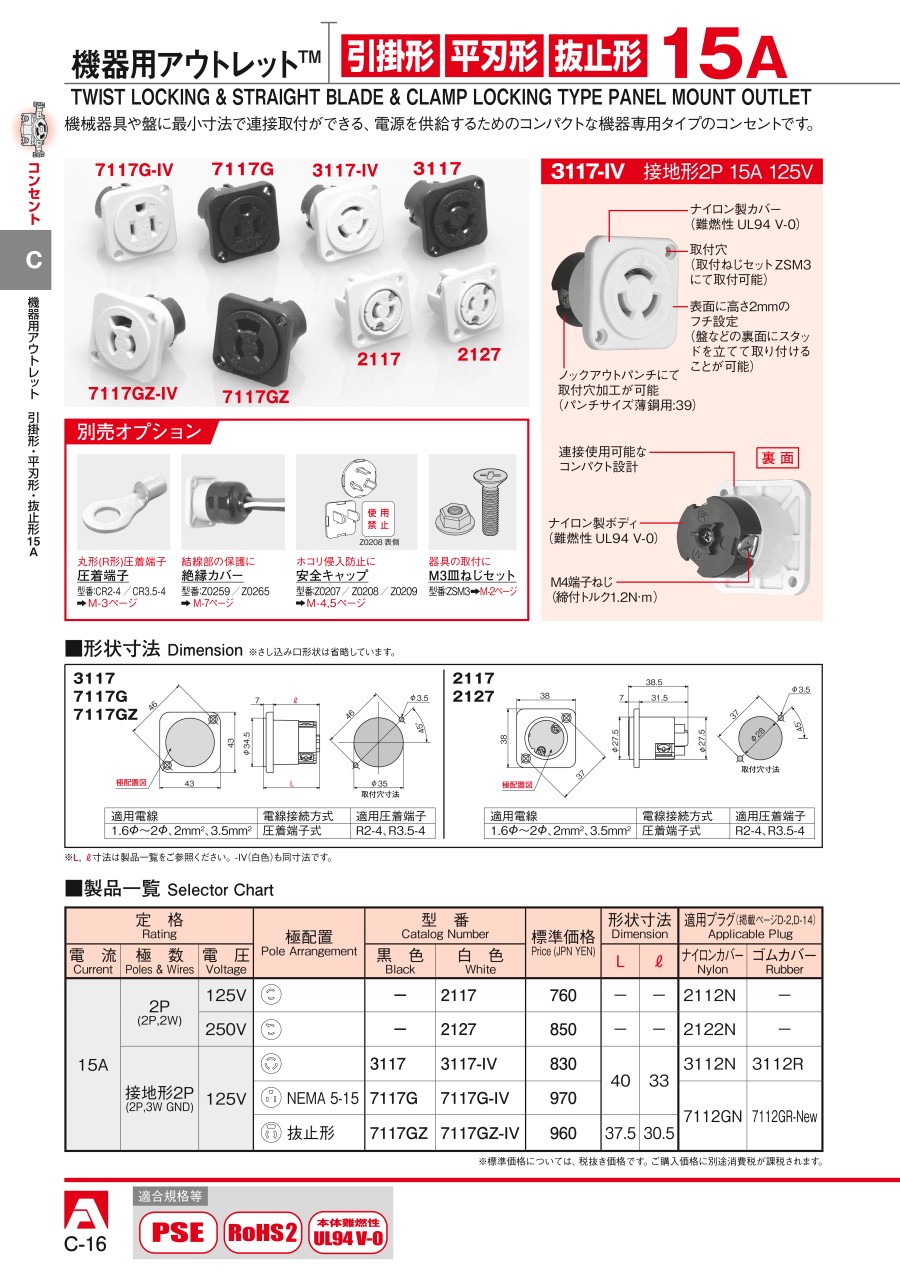

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

機器用アウトレット（コンセント）のレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

試験用

満足度：4.02022/07/21

この商品は自社で行う試験用に購入しました。大型の設備のために必要なコンセントになりますが、仕様も試験の目的に沿ったもので...もっと読む

0人が参考にしています。

装置用コンセント

満足度：5.02019/10/09

コンパクトタイプの為、選定しました。製品外観も綺麗で良いです。 PC等外部機器を接続して使用しています。装置の色に合...もっと読む

0人が参考にしています。

計測器の電源供給用アウトレット

満足度：3.02019/09/25

AC100Vの外部接続機器への供給を行うコンセントとして使用しました。絶縁性に優れており、安心して使用できました。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q別売のはめ込み式の絶縁カバーは使えますか？

使用できません。
