防水形プレート（耐じん・噴流形）専用コンセント
- 通常単価(税別)
- 1,864円～4,454円
- 税込単価
- 2,050円～4,899円
壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための専用コンセント。【特長】・I...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
防水形プレート 専用コンセント 3240-2-L8の仕様
3240-2-L8の外観
- 引掛形
- NEMA規格番号：NEMA L8-20
- 適用電線：φ2～2.6（直径2～2.6mm）、3.5mm2
- 適用圧着端子：R3.5-4
- 単重：97g
3240-2-L8の寸法図
（単位：mm）
| 部番 | 部品名 | 箇数 | 適要 |
|---|---|---|---|
| 1 | ボディ | 1 | ポリアミド樹脂 |
| 2 | カバー | 1 | ポリアミド樹脂 |
| 3 | 端子 | 3 | 黄銅 内1ヶ、ニッケルメッキ |
| 4 | 刃受 | 3 | リン青銅 |
| 5 | 取付金具 | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 6 | 端子ねじ | 3 | 黄銅 M4 |
防水形プレート 専用コンセント 3310-2-L5の仕様
3310-2-L5の外観
- 引掛形
- NEMA規格番号：NEMA L5-30
- 適用電線：φ2～2.6（直径2～2.6mm）、5.5mm2
- 適用圧着端子：R5.5-5
3310-2-L5の寸法図
（単位：mm）
| 部番 | 部品名 | 箇数 | 適要 |
|---|---|---|---|
| 1 | ボディ | 1 | ユリア樹脂 |
| 2 | 裏蓋 | 1 | ユリア樹脂 |
| 3 | 端子 | 3 | 黄銅 内1ヶ、ニッケルメッキ |
| 4 | 刃受A | 1 | リン青銅 |
| 5 | 刃受B | 2 | リン青銅 |
| 6 | 取付金具 | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 7 | 端子ねじ | 3 | 黄銅 M4.5 |
防水形プレート 専用コンセント 3320-2-L6の仕様
3320-2-L6の外観
- 引掛形
- NEMA規格番号：NNEMA L6-30
- 適用電線：φ2～2.6（直径2～2.6mm）、5.5mm2
- 適用圧着端子：R5.5-5
3320-2-L6の寸法図
（単位：mm）
| 部番 | 部品名 | 箇数 | 適要 |
|---|---|---|---|
| 1 | ボディ | 1 | ユリア樹脂 |
| 2 | 裏蓋 | 1 | ユリア樹脂 |
| 3 | 端子 | 3 | 黄銅 内1ヶ、ニッケルメッキ |
| 4 | 刃受A | 1 | リン青銅 |
| 5 | 刃受B | 2 | リン青銅 |
| 6 | 取付金具 | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 7 | 端子ねじ | 3 | 黄銅 M4.5 |
防水形プレート 専用コンセント 4240-2-L16の仕様
4240-2-L16の外観
- 引掛形
- NEMA規格番号：NEMA L16-20
- 適用電線：φ2～2.6（直径2～2.6mm）、3.5mm2
- 適用圧着端子：R3.5-4
4240-2-L16の寸法図
（単位：mm）
| 部番 | 部品名 | 箇数 | 適要 |
|---|---|---|---|
| 1 | ボディ | 1 | ポリアミド樹脂 |
| 2 | カバー | 1 | ポリアミド樹脂 |
| 3 | 端子 | 4 | 黄銅 内1ヶ、ニッケルメッキ |
| 4 | 刃受 | 4 | リン青銅 |
| 5 | 取付金具 | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 6 | 端子ねじ | 4 | 黄銅 M4 |
防水形プレート 専用コンセント 4320-2-L15の仕様
4320-2-L15の外観
- 引掛形
- NEMA規格番号：NEMA L15-30
- 適用電線：φ2～2.6（直径2～2.6mm）、5.5mm2
- 適用圧着端子：R5.5-5
4320-2-L15の寸法図
（単位：mm）
| 部番 | 部品名 | 箇数 | 適要 |
|---|---|---|---|
| 1 | ボディ | 1 | ユリア樹脂 |
| 2 | 裏蓋 | 1 | ユリア樹脂 |
| 3 | 端子 | 4 | 黄銅 内1ヶ、ニッケルメッキ |
| 4 | 刃受A | 1 | リン青銅 |
| 5 | 刃受B | 3 | リン青銅 |
| 6 | 取付金具 | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 7 | 端子ねじ | 4 | 黄銅 M4.5 |
※一部の製品情報のみ掲載しています。
詳細情報
基本情報
壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための専用コンセント。
【特長】
・IP65の性能を持つ防水形プレート（耐じん噴流形）に取り付け可能な埋込コンセント。
・色：黒色。
・電線接続方式：圧着端子式、引締式。
・本体難燃性：UL94 V-0。
【用途】
・防水形プレート（耐じん・噴流形）や防水丸蓋を組み合わせて使用する。
・使用時・未使用時ともに保護等級IP65性能のあるコンセントとして機能。

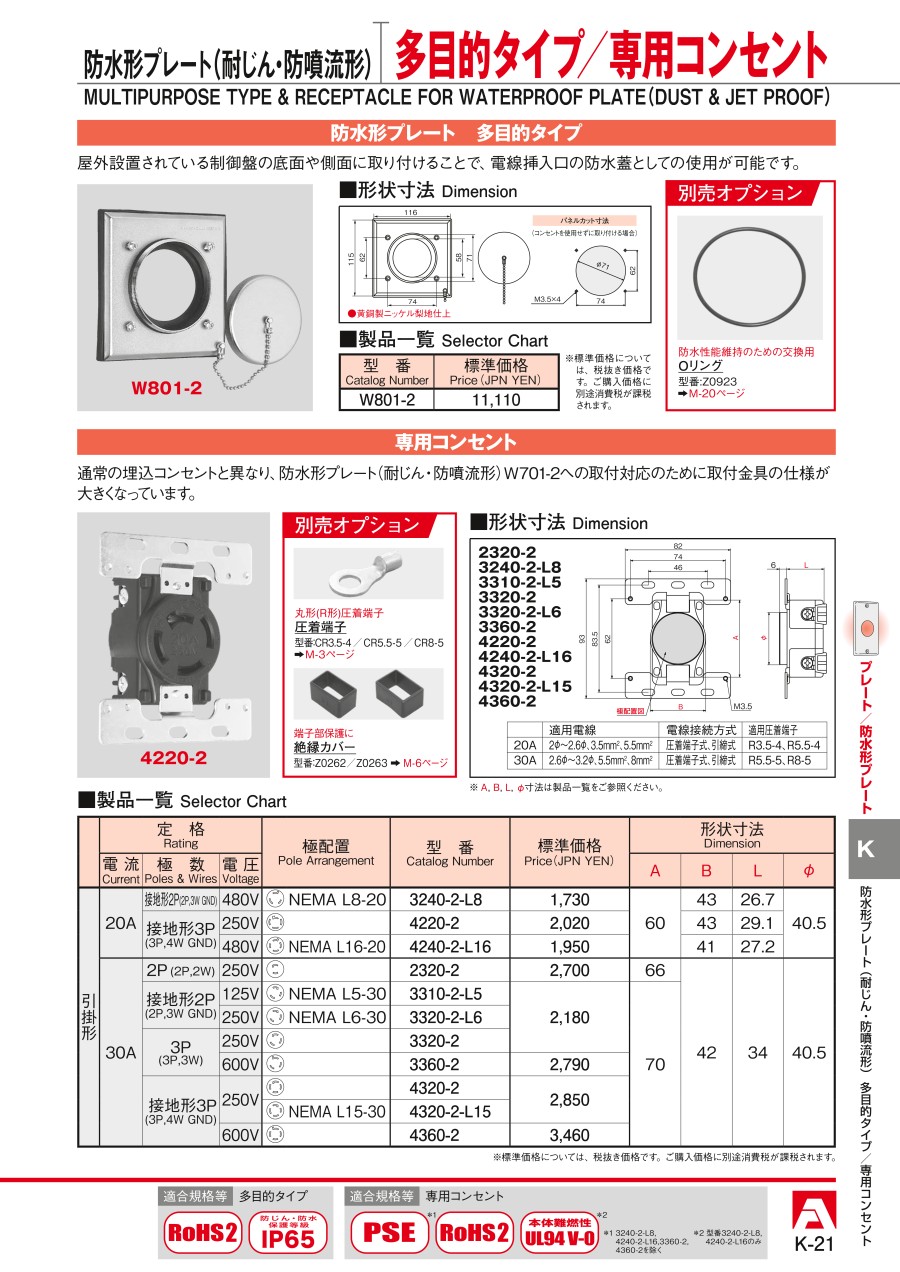

カタログ
