マルチユースOAタップ 抜止形4ヶ口 15A 平刃形プラグ コード3M・5M

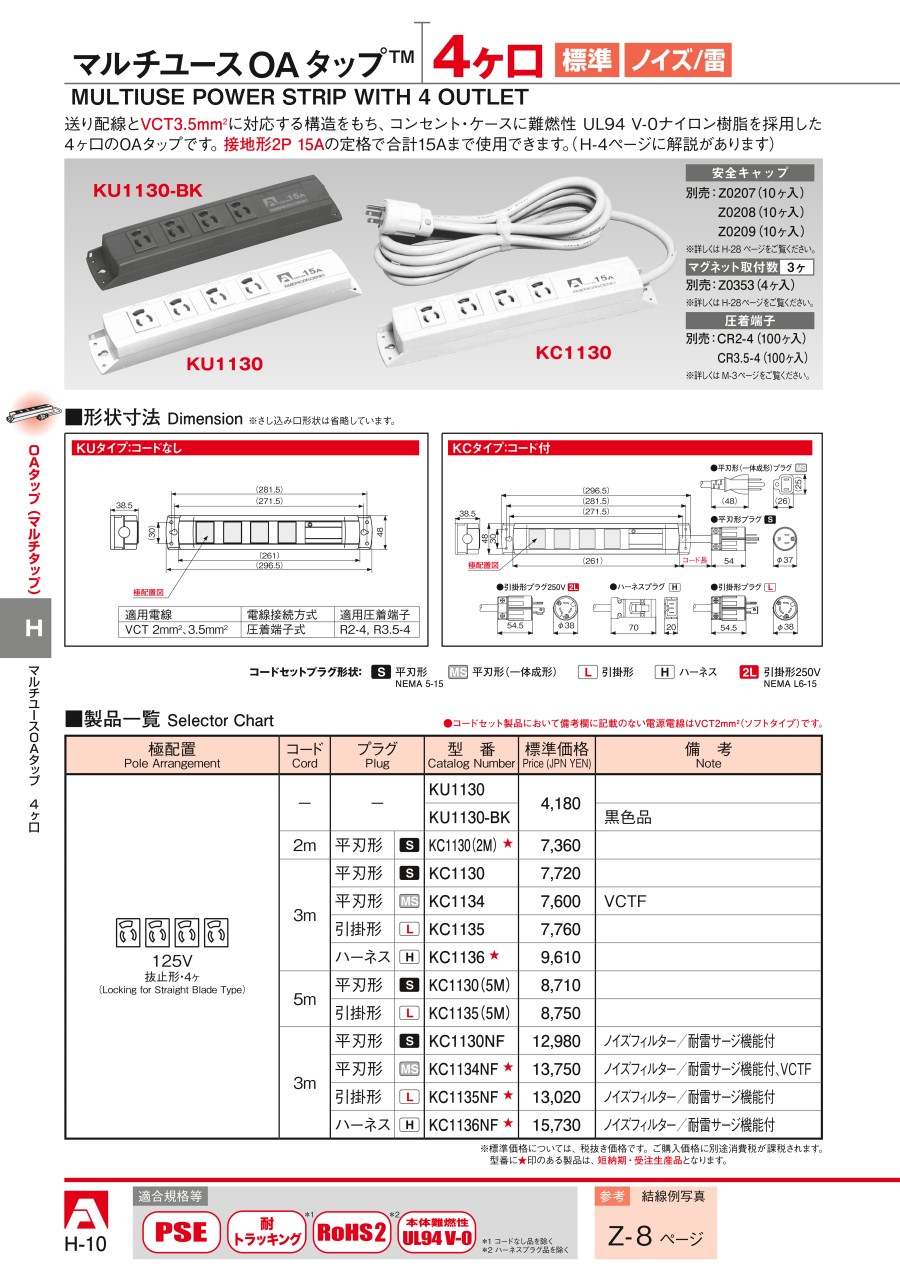

マルチユースOAタップ 抜止形15A×4ヶ口 平刃形プラグ付コードセットの仕様

（単位：mm）

マルチユースOAタップ 抜止形15A×4ヶ口 平刃形プラグ付コードセットの寸法図

マルチユースOAタップ 抜止形15A×4ヶ口 平刃形プラグ付コードセットの特長

1. 送り配線ができるマルチな仕様

• ブランクピース（防じん用フタ）を取り外すことで、通常のOAタップとしての使い方の他に、送り配線が可能な分岐用タップとして自由な使用（フリーアクセス・レイアウト）が可能になる。

2. VCT3.5mm²など多種電線が接続可能

• 独自のグリップ構造により、キャブタイヤケーブル1.25～3.5mm²やVVF1.6～2.0mm等、各種電線に対応。
• グリップはねじ止め式で、安心で確実な引き止めが可能。
• 大側：仕上外径 φ11.0～13.0（直径11.0～13.0mm）
• 小側：仕上外径 φ7.4～11.5（直径7.4～11.5mm）

3. 環境にやさしいナイロン樹脂製

• ケースや内蔵コンセントに使用している材質には、耐熱性／耐油性／耐薬品性／耐摩耗性／耐トラッキング性に優れ、UL認定の難燃（UL94 V-0）を持つナイロン樹脂を採用。
• 有害物質を含まずリサイクルも可能な、安全で環境に優しい樹脂。

4. 電線ストリップ長が全タイプ共通化

• 電線を接続する端子部がすべてコンセントの裏面にあるため、結線作業を容易に行うことが可能。
• 接続する電線の端末加工寸法（ストリップ長）が、電源側・送り側共に、3本の心線すべて同一寸法（40mm）となったことによって、電線のストリップ加工も容易。
• 適用圧着端子 2.0mm²用：R2-4、3.5mm²用：R3.5-4

• ※ 結線は信頼性の高い圧着端子接続をしてください。
• ※ ノイズフィルター付・サーキットプロテクター付の電源側を除きます。

5. 5種類のさし込み口形状による組み合わせ

5種類のさし込み口形状による組み合わせ（01）

5種類のさし込み口形状による組み合わせ（02）

マルチユースOAタップ 抜止形15A×4ヶ口 平刃形プラグ付コードセットの各種名称

各部名称
