マルチユースOAタップ 引掛形 15A×4ヶ口 引掛形プラグ付コードセット
未確定：候補が2型番あります。
商品情報
マルチユースOAタップ 引掛形4ヶ口 ハーネスプラグ／引掛形プラグの仕様
マルチユースOAタップ 引掛形4ヶ口（表面）の外観
マルチユースOAタップ 引掛形4ヶ口（裏面）の外観
引掛形・4ヶ
寸法図
（単位：mm）
マルチユースOAタップ 引掛形4ヶ口の寸法図1
- ※ ブランクピース(端末用フタ)：送り配線をする場合は、取り除いてご使用ください。
- ※ コードはたばねて使用しないでください。コードの上に物をのせないでください。(一体成形・VCTFコードのみ)
マルチユースOAタップ 引掛形4ヶ口の寸法図2
- ※ 同一回線内で送り配線をする場合は合計15A以内でご使用ください。
- ※ グリップ(電線保持用)：使用電線によって大小差し換えてご使用ください。
- ※ 平刃形プラグ(一体成形・VCTFコード)の場合、グリップ逆方向取付けとなります。
ハーネスプラグの寸法図
※ハーネスの外観形状は、どちらかになります。
引掛さし込みプラグの寸法図
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | プラカバーA | 1 | ポリアミド樹脂 |
| 2 | プラカバーB | 1 | ポリアミド樹脂 |
| 3 | 引掛形複式機器用アウトレット | 2 | 3117HD |
| 4 | グリップ（電線保持用） | 2 | ポリアミド樹脂 |
| 5 | コード口用ブランクピース | 1 | ポリアミド樹脂 |
| 6 | アウトレット連結板 | 3 | 銅合金 |
| 7-1 | ケーブル付引掛形さし込みプラグ | 1 | ソフトVCT 3C 2mm2：3112N |
| 7-4 | ケーブル付ハーネスプラグ | 1 | ソフトVCT 3C 2mm2：ハーネスプラグ |
製品仕様
- 適用規格：JIS C 8303 配線用差込接続器
- キャブタイヤケーブル1.25～3.5mm2やVVF1.6～2mm等、各種電線に対応。
- 電線端末加工寸法（ストリップ長）は、電源側・送り側共に3本の心線すべて同一寸法（40mm）。
- 裏面には別売のさし込み式マグネット（Z0353）を3ヶ取付可能。
- コードセットの電線には、許容電流値が高く、耐熱性・柔軟性に優れるビニルキャブタイヤケーブルのソフトVCTケーブル2mm2を採用。
詳細情報
基本情報
送り配線が可能で、VCT3.5mm²電線に対応する構造を持つ電源タップ。
【特長】
・4つのさし込み口付き、接地形2P／15A／125Vの定格で、合計15Aまで使用可能。
・内蔵コンセント・ケース材質に難燃グレードUL94V-0のナイロン樹脂を採用。
【用途】
・同じラインでOAタップを複数使用したい際に、送り配線でOAタップを自由に繋げることが可能。
・スタイリッシュ化・省スペース化に貢献。

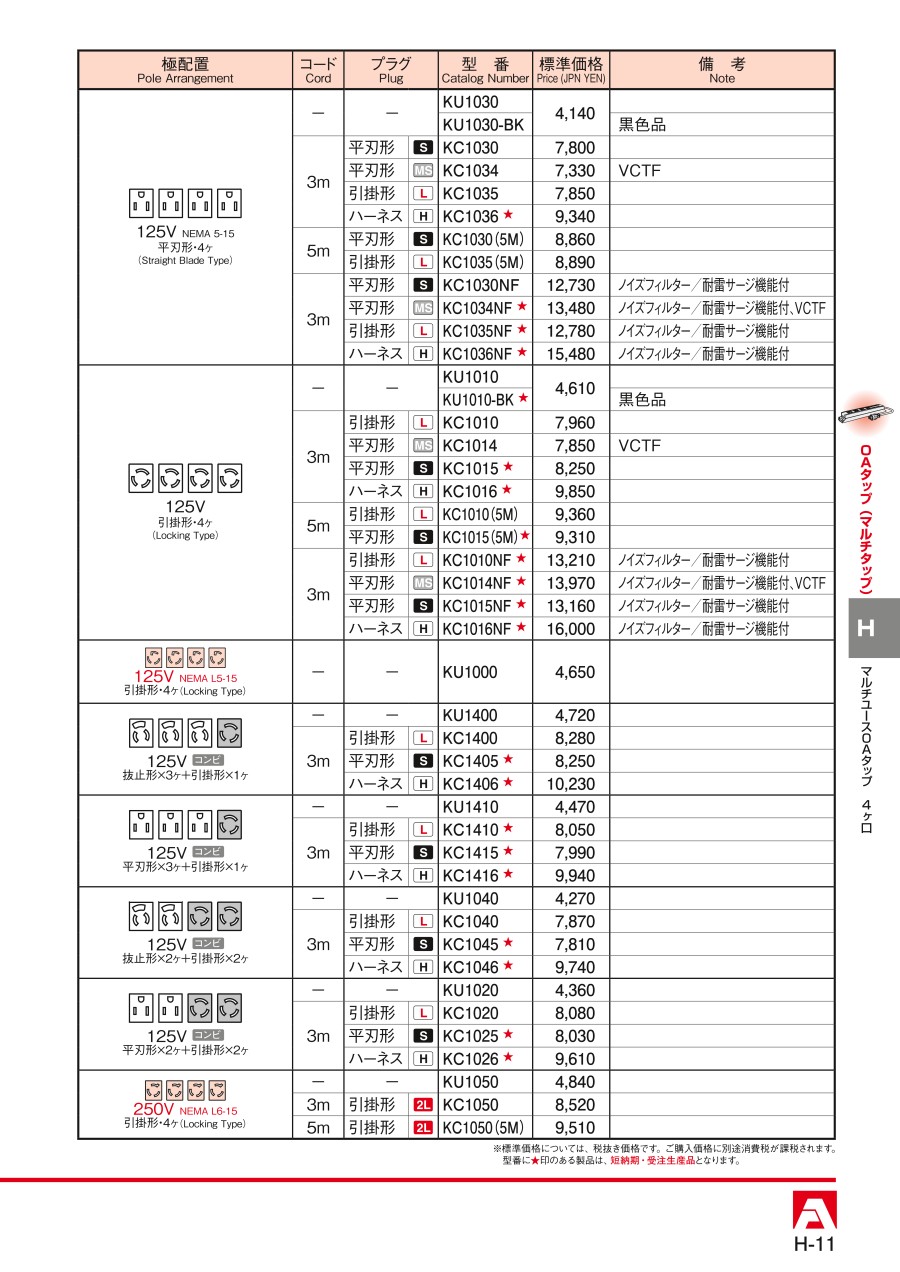

カタログ
マルチユースOAタップ 引掛形 15A×4ヶ口 引掛形プラグ付コードセットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q固定は可能ですか？
A
オプションでさし込み式マグネット（Z0353：別売）がございます。マグネットを利用しての仮固定が可能です。仮固定用のフック穴もございます。
