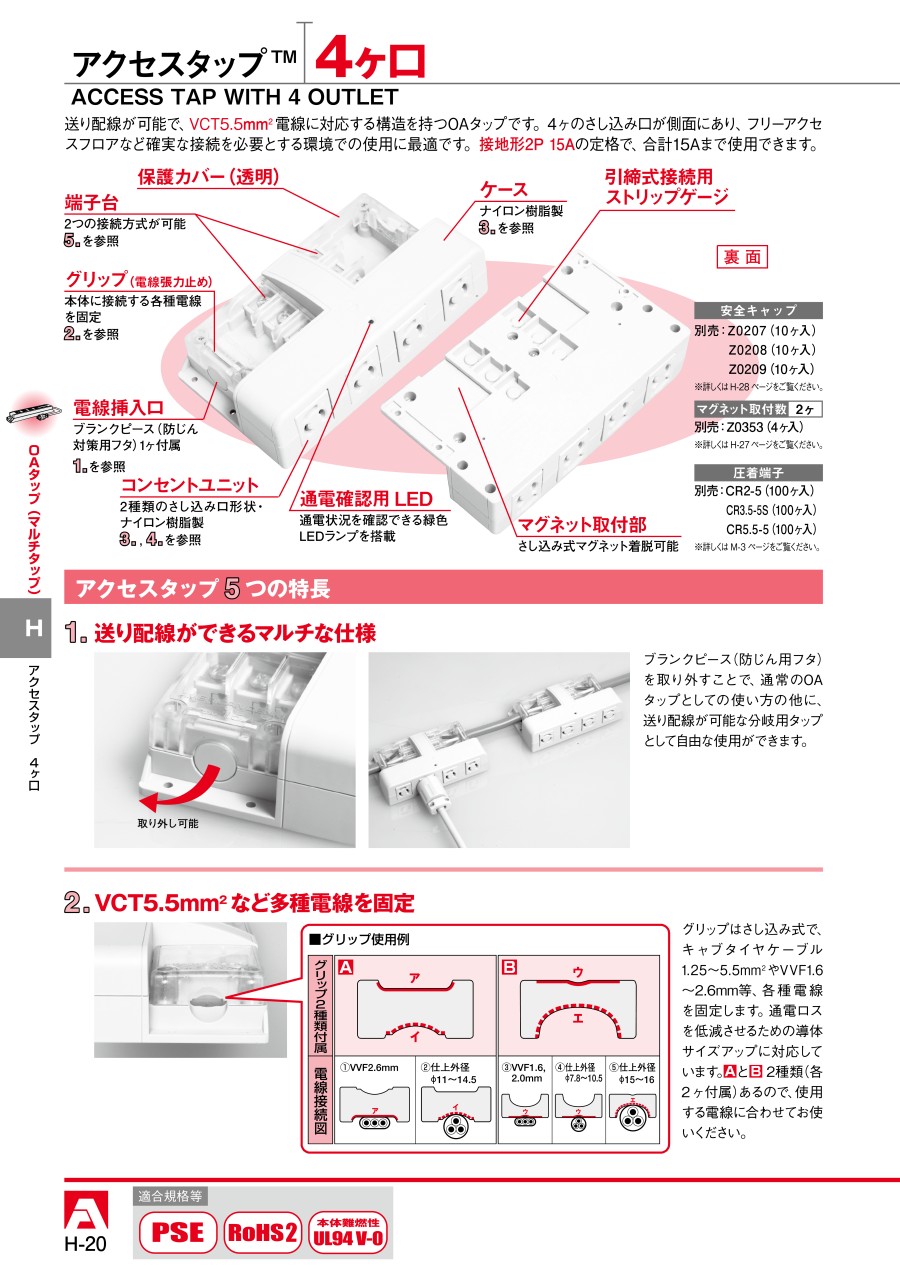

アクセスタップ 引掛形15A×4ヶ口 コード無し

アクセスタップ 引掛形4ヶ口 コードナシ AU1010の仕様

AU1010（表面）の外観

AU1010（裏面）の外観

引掛形・4ヶ

寸法図

（単位：mm）

AU1010の寸法図

結線端子部（端子部保護カバー取り外し状態）

ブランクピース（端末用フタ）は、送り配線をする場合取り除いて使用すること。

ホールドピース（電線保持板）

使用電線に合わせて、差し替えて取り付ける。（ホールドピースBは添付部品）

ホールドピース取り付け状態

使用電線に合ったホールドピースにて電線保持側の方向（上矢印）に注意して端子部保護カバーへ取り付ける。

端子部保護カバー裏面

製品には予めホールドピースAが取り付けられている。

製品仕様

• 色：白色
• 適用電線：φ1.6～2.6（直径1.6～2.6mm）、VCT 2mm²、3.5mm²、5.5mm²
• 電線接続方式：圧着端子式、引締式
• 適用圧着端子：R2-5、R3.5-5、R5.5-5
• 本体難燃性：UL94 V-0
• 単重：471g
• 適用規格：JISC8303 配線用差込接続器
• ケースや内蔵コンセントに使用している材質には、耐熱性・耐油性・耐薬品性・耐摩耗性・耐トラッキング性に優れ、UL認定の難燃仕様（UL94V-0）を持つナイロン樹脂を採用。
• さし込み口が側面にあるため、ホコリなどのイブの侵入を防ぐことができる。
• 裏面には別売のさし込み式マグネット（Z0353）を2ヶ取り付け可能。

送り配線ができるマルチな仕様

ブランクピース（防じん用フタ）を取り外すことで、通常のOAタップとしての使い方の他に、送り配線が可能な分岐用タップとして自由な使用が可能。

多種電線を固定

グリップはさし込み式で、キャブタイヤケーブル1.25～5.5mm²やVVF1.6～2.6mm等、各種電線を固定。
通電ロスを低減させるための導体サイズアップに対応。
AとB（上記画像参照）2種類（各2ヶ付属）あるので、使用する電線に合わせて使うこと。

※一部の製品情報のみ掲載しています。
