防水形プレート(耐じん・噴流形)15A・20A埋込コンセント(ボス径34.5mm) 1ヶ用

未確定:候補が8型番あります。
    数量:

    商品情報

    防水形プレート(耐じん/噴流形)φ34.5(ボス径34.5mm)コンセント1ヶ用の仕様



    (単位:mm)

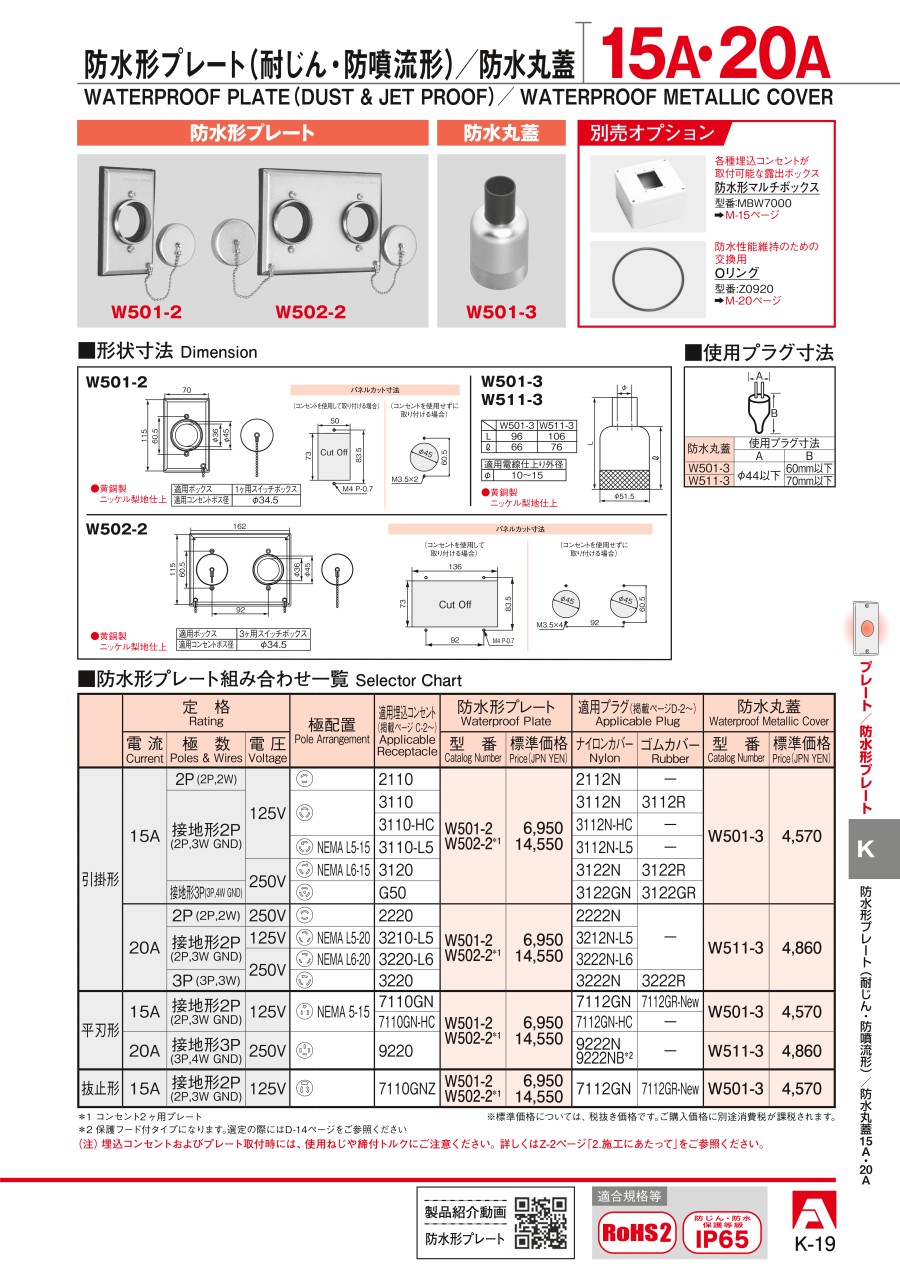

    W501-2の寸法図

    W501-2の寸法図

    • W501-2:φ45(直径45mm)
    • 適用ボックス:1ヶ用スイッチボックス
    • 適用コンセントボス径:φ34.5(ボス径34.5mm)

    各部名称



    (単位:mm)



    各部名称

    各部名称

    部番部品名箇数摘要
    1プレート1黄銅 1.2t ニッケルメッキ、なし地仕上
    2ゴムパッキング1非移行性ゴム
    3平蓋1黄銅 ニッケルメッキ、なし地仕上
    4ねじリング1黄銅 ニッケルメッキ
    5Oリング1ゴム
    6組ボールチェーン1ステンレス
    7カシメ金具2黄銅 ニッケルメッキ
    8プレートねじ2黄銅 M3.5 ニッケルメッキ
    9プレートねじ用防水ワッシャー2ナイロンシート

    型番リスト

    表示件数

    防水丸蓋適用製品

    材質

    対象埋込コンセント形状

    埋込コンセント取付ピッチ(ℓ)

    (mm)

    取付埋込コンセント数

    (個)

    適用ボックス

    表面表示内容

    RoHS?最小発注数量
    シルバー
    -
    黄銅
    15A/20A(φ34.5)
    60.5
    1
    1ヶ用
    10
    1個
    シルバー
    W501-2、W502-2専用
    -
    -
    -
    -
    -
    -
    10
    1個
    シルバー
    -
    黄銅
    15A/20A(φ34.5)
    60.5
    2
    3ヶ用
    10
    1個
    シルバー
    -
    黄銅
    20A/30A(φ40.5)
    62
    1
    2ヶ用
    10
    1個
    シルバー
    W701-2、防水形フランジインレット(耐じん・噴流形)20A・30A専用
    -
    -
    -
    -
    -
    -
    10
    1個
    シルバー
    -
    黄銅
    30A/50A(φ57)
    62
    1
    2ヶ用
    10
    1個
    シルバー
    W901-3専用
    -
    -
    -
    -
    -
    -
    -
    1個
    シルバー
    W901-2、防水形フランジインレット(耐じん・噴流形)20A・30A専用
    -
    -
    -
    -
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,969
    ( 6,566 )
    在庫品1日目当日出荷可能
    3,997
    ( 4,397 )
    在庫品1日目当日出荷可能
    12,000
    ( 13,200 )
    3日目
    9,566
    ( 10,523 )
    在庫品1日目当日出荷可能
    6,130
    ( 6,743 )
    在庫品1日目当日出荷可能
    8,441
    ( 9,285 )
    在庫品1日目当日出荷可能
    9,116
    ( 10,028 )
    3日目
    8,708
    ( 9,579 )
    3日目

    詳細情報

    基本情報

    コンセント使用時・未使用時ともに防水保護等級IP65(耐じん、噴流形)の性能を持たせることができる防水形プレート。
    【特長】
    ・コンセント使用時には防水丸蓋をプラグに被せる、また未使用時には平蓋を閉めることでIP65の性能を持たせる。
    ・平蓋付き。
    ・高度の密閉性と耐久性を備えている。
    ・防水コンセント、防じんコンセントとして屋内/外を問わず20~30Aの電源を設置が可能。
    ・JIS C 0920(電気機械器具の外郭による保護等級)IP65適合品。
    【用途】
    ・風雨にさらされるような屋外、フロアの清掃や装置の洗浄、製品加工等により水などの液体がかかるような場所での使用に最適。
    ・粉塵やホコリが飛散するような場所などにも最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    防水形プレート(耐じん・噴流形)15A・20A埋込コンセント(ボス径34.5mm) 1ヶ用のレビュー
    この商品のレビューはありません

    よくあるご質問(FAQ)

    QIP性能はどのくらいになりますか?
    A
    使用時(別売の防水丸蓋を同時使用)・未使用時(付属の平蓋を使用)ともにIP65適合品となります。
