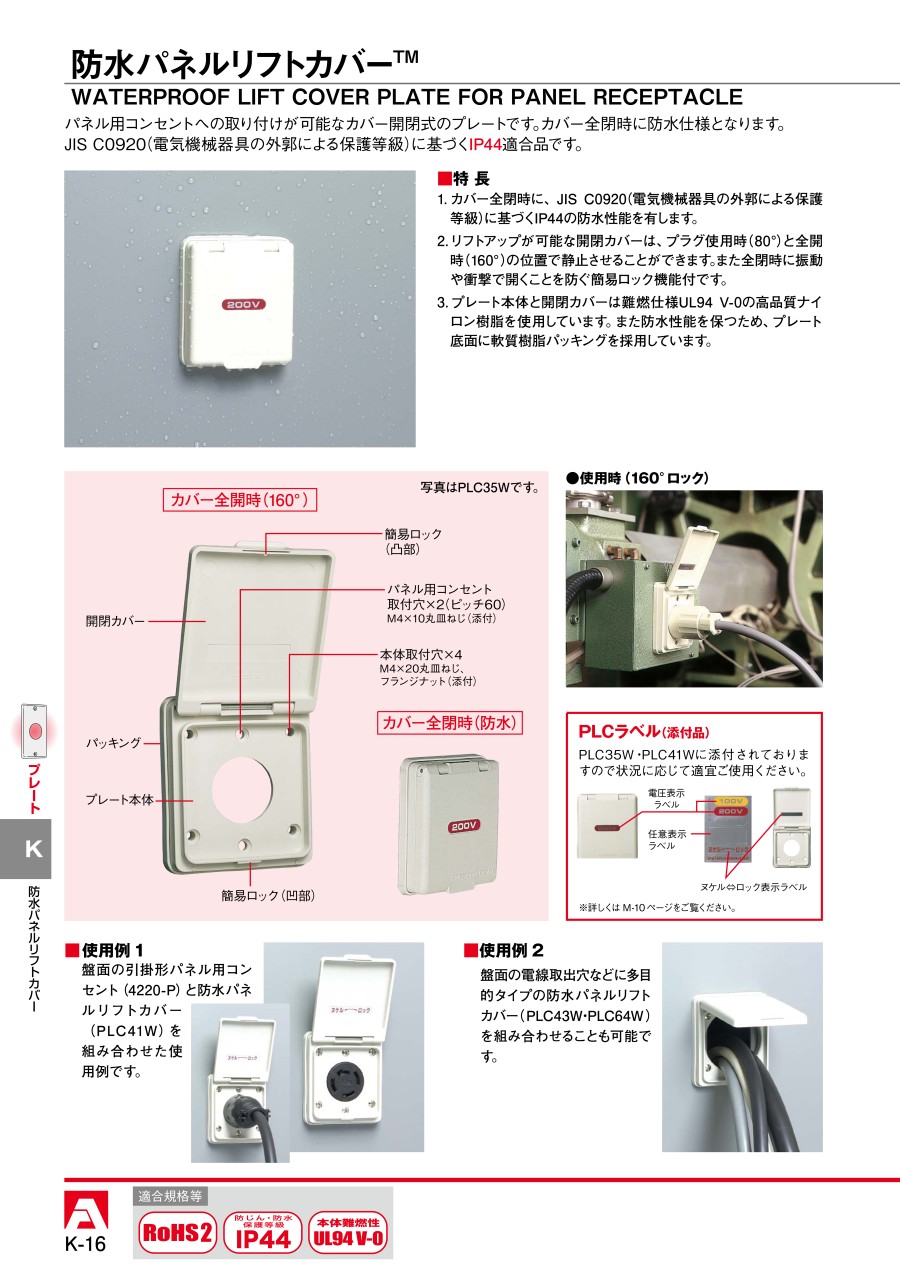

プレート 防水パネルリフトカバー

製品仕様

使用例
盤面の引掛形パネル用コンセントと防水パネルリフトカバー（PLC41W）を組み合わせたもの

使用例
盤面の電線取出穴などに多目的タイプの防水パネルリフトカバー（PLC43W・PLC64W）を組み合わせることも可能

PLCラベル（添付品）イメージ
PLC35W・PLC41Wに添付されておりますので状況に応じて適宜ご使用ください。

製品仕様

防水パネルリフトカバーの形状寸法図

（単位：mm）

寸法図（PLC35W）

（単位：mm）

寸法図（PLC41W）

（単位：mm）

寸法図（PLC43W）

（単位：mm）

寸法図（PLC64W）

使用上の注意

• ※ 必ず定格以内でご使用ください。 定格を超えてのご使用は器具の性能が維持できず、負荷機器の故障、異常発熱や火災の原因となります。
• ※ 防じん・防水形器具はその性能を維持させるために適切な方法・状態・組み合わせ・施工・環境で使用してください。不適切な場合、感電や事故の原因となります。経年変化や変形破損したものでは、本来有する性能が低下しますのでご注意ください。
• ※ 本体やカバーが欠けたり、破損したものは使用しないでください。 感電や火災の原因となります。
• ※ プラグを差し込む際は奥までしっかり差し込み、引掛形・抜止形器具は確実に回転をさせてください。 プラグの半差し込みや半回転は、発熱や火災の原因となります。
• ※ プラグの栓刃の変形したものあるいは損傷したものは使用しないでください。 発熱や誤挿入の原因となります。
• ※ プラグの抜き差しが極端に緩くなっていたり、プラグを差し込んだ際にグラつきのあるコンセントやコードコネクタボディ等は使用しないでください。 発熱や火災の原因となります。
• ※ 濡れた手での器具の抜き差しはしないでください。 感電の原因となります。
• ※ プラグを長期間、挿入状態のままにしないでください。 また、定期的に器具の表面やプラグの刃の間を掃除してほこりを取ってください。 トラッキング現象により発煙や発火の原因となります。
• ※ 抜き差しは真っ直ぐに行ってください。 斜めに抜き差しをした場合には、刃の変形原因となり、発熱や火災の恐れがあります。
• ※ 過度の加重や衝撃を与えないでください。 破損する原因となります。
• ※ 通電中の抜き差しは危険ですので行わないでください。 特にUL/CSA仕様品（4320-L15UL,4322N-L15ULを除く）を直流で使用する際には、プラグを抜く前に必ず機器側の電源を遮断して、アーク放電を消弧させてください。事故の原因となります。
• ※ 幼児が触れたり、手の届くところに放置しないでください。 感電の恐れがあります。
