工業自動化耐久性ロボット用ケーブル KDF-SBシリーズ（シールド付）

Name: 工業自動化耐久性ロボット用ケーブル KDF-SBシリーズ（シールド付）
Brand: 倉茂電工
SKU: 222000001513
Rating: 3.3 (3 reviews)

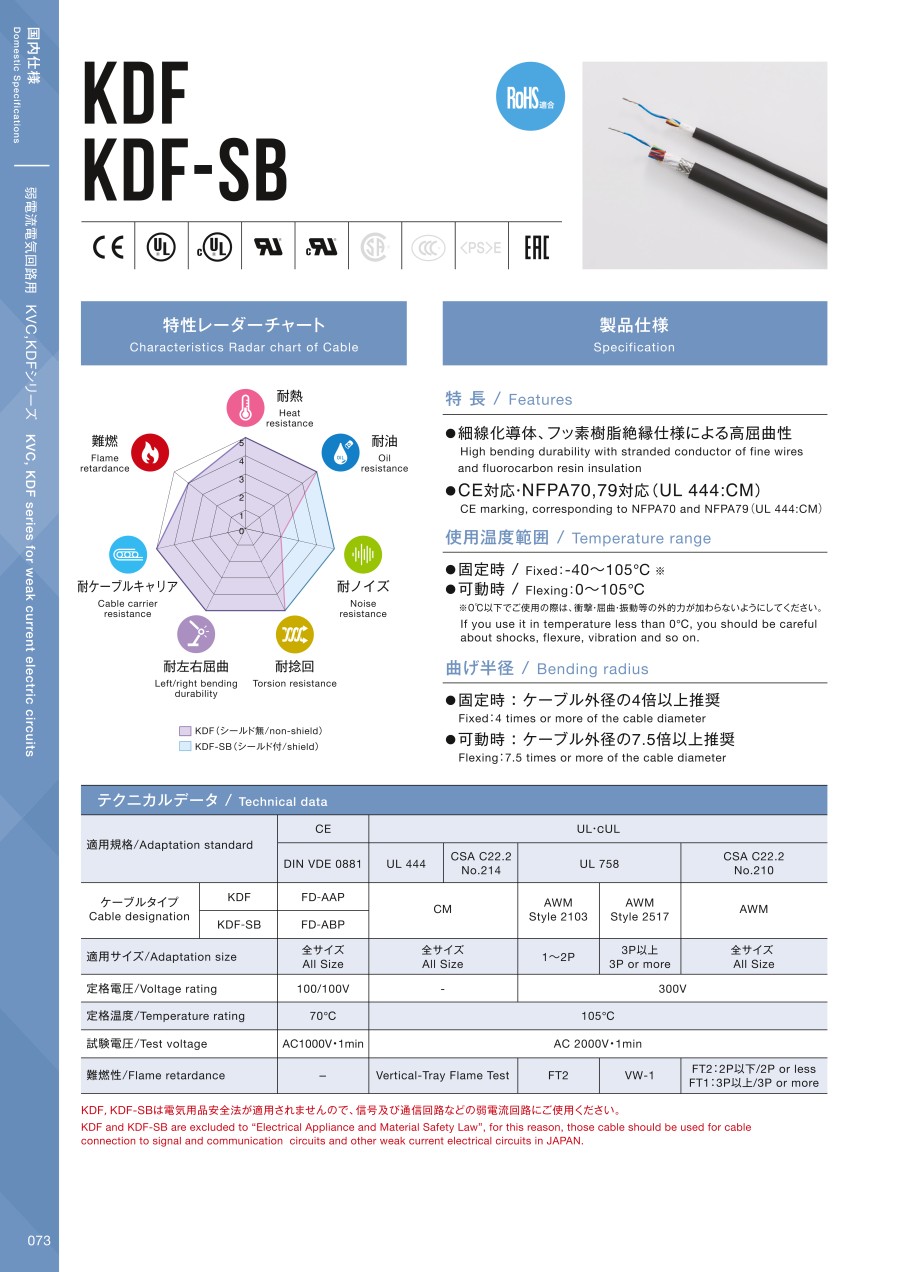

カタログ |

3.3

平均満足度3.3

この商品のレビューをみる（3件）

通常単価(税別): 1,226円～1,535,862円

税込単価: 1,349円～1,689,448円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL/PSE対応）

4.9

通常価格(税別)： 690円 (税込価格：759円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化耐久性ロボット用ケーブル KDFシリーズ（UL規格）

4.7

通常価格(税別)： 1,144円 (税込価格：1,258円)

通常出荷日：在庫品1日目

【特長】・フッ素樹脂絶縁・耐屈曲性・耐熱性・シースつや消し・UL・cUL規格...

詳細情報を確認する

規格・仕様：

ｃ-UL
VW-1
ULAWM
ULLISTED
耐油
より線
細線化導体
1重シールド
ツイストペア
300V

シールド
すずめっき軟銅線編組
特性
耐油性 / 耐熱性 / 耐捻れ
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
フッ素系

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が3,500型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

【特長】

フッ素樹脂絶縁・耐屈曲性
耐熱性
シースつや消し
UL・cUL規格ケーブル
CE対応、NFPA70、NFPA79対応（UL444：CM）

【用途】

ケーブルキャリアへの配線
ロボットアーム旋回部分への配線
耐ノイズ性要求箇所への配線

製品仕様

<　主な仕様　>

シース色　：　ブラック取得規格　：　ULAWM2517/ULAWM2103/C-UL/CM 定格電圧　：　300V 使用温度範囲　：　0～105℃ 難燃性　　：　VW-1 曲げ半径　：　仕上り外径　×　4（固定部）（ｍｍ）　　　仕上り外径　×　7.5（可動部）　　　　　　　※推奨値であり保証値ではございません

品名項目	KDF-SB
品名項目	0.2mm²	0.3mm² ,0.5mm²
導体	すずめっき軟銅集合線	すずめっき軟銅複合より線
絶縁体	ふっ素樹脂（ETFE）
対より	線心を対より
より合わせ	対より線心を円形により合わせ
テープ	テープ重ね巻き
シールド	すずめっき軟銅線編組
シース	耐油・耐熱性ビニル混合物（黒色）

技術情報設計アイデア

ケーブルタイプ	UL CM（UL 444）	UL AWM（UL 758）		cULAWM
ケーブルタイプ	CM	STYLE 2103	STYLE 2517	AWM
適用サイズ	全サイズ	1P,2P	3P 以上	全サイズ
定格電圧	-	300V
定格温度	105℃
試験電圧	AC2000V・1min
難燃性	Vertical-Tray Flame Test	FT2	VW-1	FT2：2P 以下 FT1：3P 以上
適用規格	UL 444 CSA C22.2 No.214	UL 758		CSA C22.2 No.210

KDF-SBシリーズは電気用品安全法が適用されないので、信号及び通信回路などの弱電流回路にご使用下さい。

規格表

導体		絶縁	心数	シールド付き		電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/km）	許容電流 (A)	導体抵抗 20℃（Ω / ㎞）	絶縁抵抗（M Ω㎞）
0.2mm² <25AWG>	0.6 <40/0.08>	1.0	1P	4.0	23	6	105 以下	1500 以上
			2P	6.2	50	5
			3P	6.7	55	4
			4P	6.9	60	4
			5P	7.7	80	4
			6P	8.2	90	4
			7P	8.5	95	4
			8P	9.3	115	3
			10P	10.5	135	3
			12P	12.0	165	3
			15P	11.5	170	3
			20P	12.5	215	2
0.3mm² <23AWG>	0.8 <3/20/0.08>	1.3	1P	4.6	29	8	71.5 以下	1500 以上
			2P	7.3	65	7
			3P	7.8	75	6
			4P	8.4	90	5
			5P	9.2	110	5
			6P	10.0	125	5
			7P	10.5	140	5
			8P	11.0	155	4
			10P	13.0	200	4
			12P	15.0	260	4
			15P	14.5	265	4
			20P	16.0	330	3
0.5mm² <21AWG>	1.1 <3/33/0.08>	1.6	1P	5.4	40	11	43.4 以下	1500 以上
			2P	8.2	85	9
			3P	9.4	110	8
			4P	10.5	135	7
			5P	11.5	160	7
			6P	12.5	185	7
			7P	13.0	210	7
			8P	14.0	240	6
			10P	16.5	325	6
			12P	18.5	375	6
			15P	17.5	395	5
			20P	20.0	495	5

製品特性

KDFKDF-SB

使用温度範囲

固定時/ Fixed：-40〜105℃ ※
可動時/ Flexing：0〜105℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4倍以上推奨
可動時：ケーブル外径の7.5倍以上推奨

許容電流について

許容電流値は周囲温度30℃、空中1条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168により算出した値であって、保証値ではない。
JCS0168：日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
電流減少係数	1.00	0.97	0.93	0.89	0.86	0.82	0.77	0.73	0.68	0.63	0.58	0.52	0.45	0.36	0.26

線芯識別

配列例

線心識別表

対番号	1		2		3		4		5		6		7		8		10		12		15		20
線心番号	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2
絶縁体色	青	白	黄	茶	緑	黒	赤	灰	紫	橙	青	茶	黄	黒	緑	灰	紫	白	黄	灰	紫	茶	紫	灰

配列図

構造

A：導体　B：テープ　C：絶縁体　D：シース

対より線心の構造

使用方法・使用事例

用途

ケーブルキャリアへの配線
ロボットアーム旋回部分への配線
耐ノイズ性要求箇所への配線

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

定格電圧

仕上り外径

(mm)

安全規格

全長

(m)

RoHS?

最小発注数量
