メカニカル部品技術窓口
絞り込み条件
未確定：候補が99型番あります。
圧力計
- なし
- 圧力計なし
- 圧力計付
- 丸形圧力計（リミットインジケータなし）
- 圧力スイッチ付
- デジタル圧力スイッチ：NPN出力/リード線取出し仕様：配線下取出し
- デジタル圧力スイッチ：PNP出力/リード線取出し仕様：配線下取出し
供給側 接続種類
- Rc
- G
- NPT
- NPT
制御側 接続種類
- Rc
- G
- NPT
- NPT
リリーフ機構
- なし
- ノンリリーフ
- あり
- リリーフ
流れ方向
- 右方向
- 左→右
- 左方向
- 右→左
ボディサイズ
~mm- 20
- 30
- 40
- 50
設定圧力
出荷日
- すべて
- 6日以内
- 19日以内

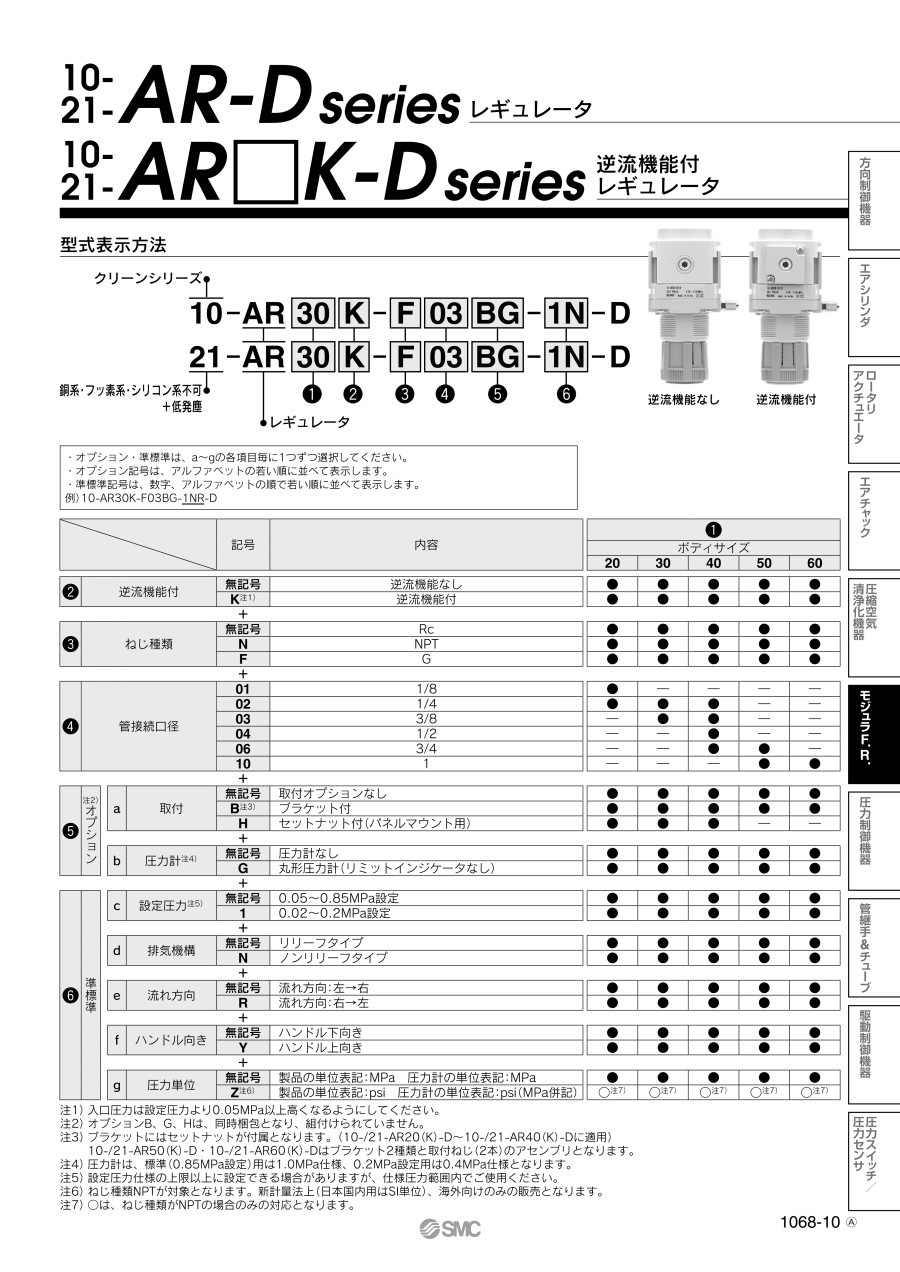

レギュレータ クリーン・低発塵 10/21-AR-D 逆流機能付 10/21-AR□K-D
- 通常単価(税別)
- 6,546円～19,498円
- 税込単価
- 7,201円～21,448円
通常出荷日：6日目～19日目
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止【21-シリー...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が99型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
10-21-AR20-D～AR40-06-D
パネルカット寸法
板厚
10-/21-AR20-D～AR30-D：Max.3.5
10-/21-AR40-D～AR40-06-D：Max.5
| 型式 | 標準仕様 | オプション仕様 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | ブラケット取付寸法 | パネルマウント | ||||||||||||||||||||||||
| 10- | 21- | |||||||||||||||||||||||||
| P1 | P2 | A | B注） | C | D | F | J | K | AA | BB | H | J | H | J | M | N | Q | R | S | T | U | V | W | Y | Z | |
| 10-/21-AR20-D | 1/8・ 1/4 | 1/8 | 40 | 66.8 | 26.5 | 21 | M28 ×1 | 21 | 2 | 20.5 | 13 | φ44 | 58 | φ44 | 61 | 30 | 34 | 44.4 | 5.4 | 15.4 | 55 | 2.3 | 25.2 | 28.5 | 14 | 6 |
| 10-/21-AR30-D | 1/4・ 3/8 | 1/8 | 53 | 86.5 | 30.5 | 26.5 | M38 ×1.5 | 26.5 | 3.5 | 26.4 | 13 | φ44 | 63.5 | φ44 | 66.5 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 |
| 10-/21-AR40-D | 1/4・ 3/8・ 1/2 | 1/8 | 70 | 91.5 | 35.5 | 35.5 | M42 ×1.5 | 35.5 | ― | 30.5 | 13 | φ44 | 72.5 | φ44 | 75.5 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 |
| 10-/21-AR40-06-D | 3/4 | 1/8 | 75 | 93 | 35.5 | 35.5 | ― | 35.5 | ― | 32 | 10.5 | φ44 | 72.5 | φ44 | 75.5 | 50 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 37 | 42.5 | 21 | 7 |
注）B寸法は、ハンドルをアンロックした状態での寸法です。
10-21-AR20K-D～AR40K-D
パネルカット寸法
板厚
10-/21-AR20K-D～AR30K-D：Max.3.5
10-/21-AR40K-D～AR40K-06-D：Max.5
| 型式 | 標準仕様 | オプション仕様 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | ブラケット取付寸法 | パネルマウント | ||||||||||||||||||||||||
| 10- | 21- | |||||||||||||||||||||||||
| P1 | P2 | A | B注） | C | D | F | J | K | AA | BB | H | J | H | J | M | N | Q | R | S | T | U | V | W | Y | Z | |
| 10-/21-AR20K-D | 1/8・ 1/4 | 1/8 | 40 | 66.8 | 26.5 | 26 | M28×1 | 26 | 2 | 20.5 | 13 | φ44 | 63 | φ44 | 66 | 30 | 34 | 44.4 | 5.4 | 15.4 | 55 | 2.3 | 25.2 | 28.5 | 14 | 6 |
| 10-/21-AR30K-D | 1/4・ 3/8 | 1/8 | 53 | 86.5 | 30.5 | 31.5 | M38×1.5 | 31.5 | 3.5 | 26.4 | 13 | φ44 | 68.5 | φ44 | 71.5 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 |
| 10-/21-AR40K-D | 1/4・ 3/8・ 1/2 | 1/8 | 70 | 91.5 | 35.5 | 40.5 | M42×1.5 | 40.5 | ― | 30.5 | 13 | φ44 | 77.5 | φ44 | 80.5 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 |
注）B寸法は、ハンドルをアンロックした状態での寸法です。
製品仕様
標準仕様
| 型式 | 10-/21-AR20（K）-D | 10-/21-AR30（K）-D | 10-/21-AR40（K）-D | 10-/21-AR40-06-D |
|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 |
| 圧力計接続口径 | 1/8 | |||
| 使用流体 | 空気 | |||
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 設定圧力範囲 | 0.05～0.85MPa | |||
| 構造 | リリーフタイプ | |||
| 使用グリース | 10-：フッ素系グリース 21-：リチウム石けん基系グリース | |||
| 清浄度クラス（ISOクラス） | 10-：クラス3 | |||
| 21-：クラス3 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,930円 ( 8,723円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,843円 ( 11,927円 ) | 19日目 |
10,843円 ( 11,927円 ) | 19日目 |
7,773円 ( 8,550円 ) | 19日目 |
7,773円 ( 8,550円 ) | 19日目 |
7,773円 ( 8,550円 ) | 6日目 |
7,773円 ( 8,550円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
7,773円 ( 8,550円 ) | 6日目 |
10,999円 ( 12,099円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
14,214円 ( 15,635円 ) | 19日目 |
14,214円 ( 15,635円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
7,930円 ( 8,723円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
10,843円 ( 11,927円 ) | 19日目 |
7,773円 ( 8,550円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
8,678円 ( 9,546円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,747円 ( 12,922円 ) | 6日目 |
11,747円 ( 12,922円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
8,678円 ( 9,546円 ) | 19日目 |
8,678円 ( 9,546円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
14,988円 ( 16,487円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
11,747円 ( 12,922円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
8,510円 ( 9,361円 ) | 19日目 |
16,610円 ( 18,271円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
詳細情報
基本情報
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【21-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。）
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カタログ
レギュレータ クリーン・低発塵 10/21-AR-D 逆流機能付 10/21-AR□K-Dのレビュー
この商品のレビューはありません
