未確定:候補が7型番あります。
  • 移動距離(mm)

    ~mm
  • レール長さ詳細(mm)

    ~mm
  • タイプ

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能
    • 4日以内

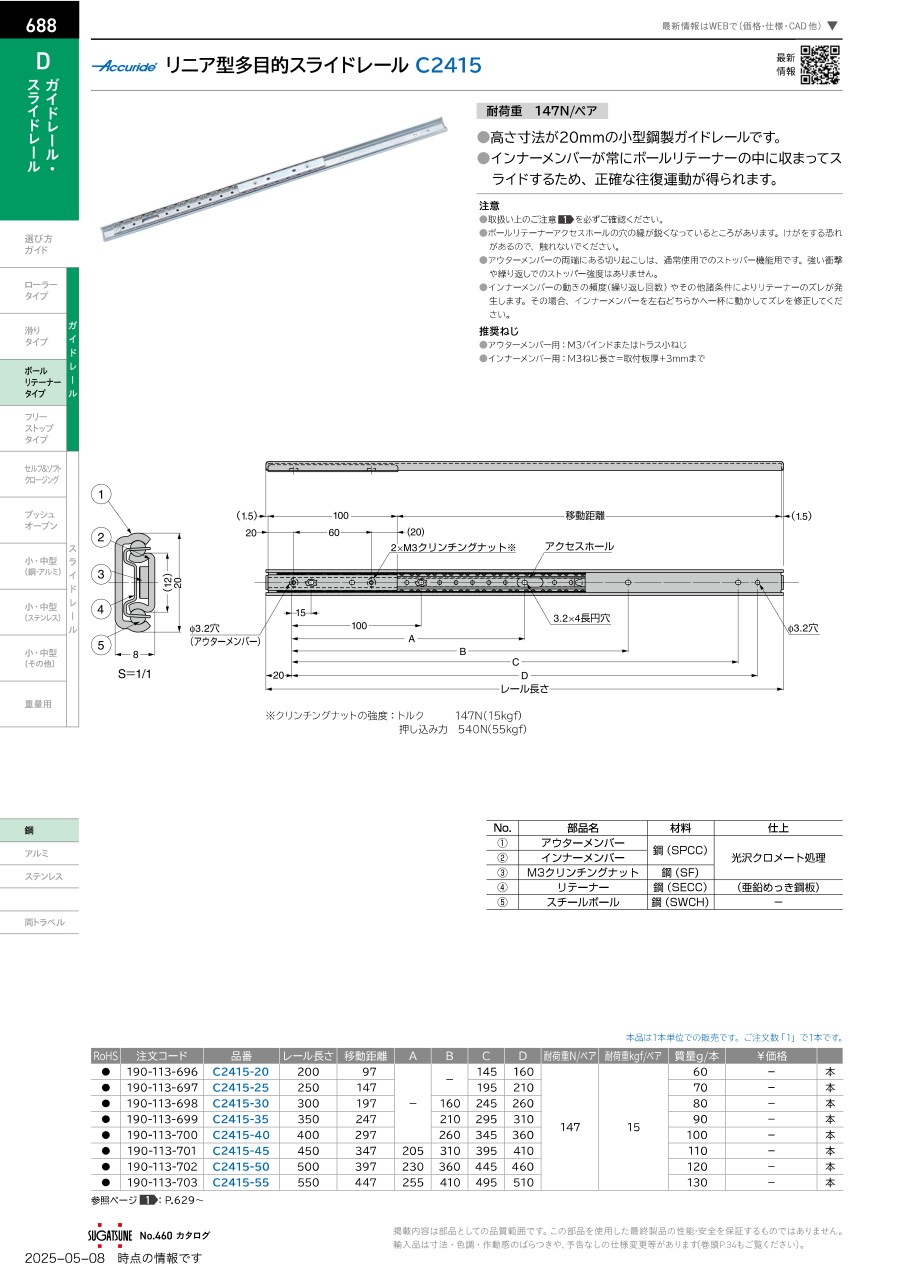

リニア型多目的スライドレール C2415

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,3581,697
税込単価
1,4941,867

【特長】・幅寸法が20mmの小型鋼製ガイドレールです・インナーメンバーが常にボ...

詳細情報を確認する
  • 種類
    リテーナタイプ
  • セット品/単品
    セット品
  • 材質
    スチール
  • レール幅 W (mm)
    20
  • 組付高さ H (mm)
    8
  • 材質詳細
    アウターメンバー/インナーメンバー:鋼(SPCC)、M3クリンチングナット:鋼(SF)、リテーナー:鋼(SECC)、スチールボール:鋼(SWCH)
  • 仕上
    アウターメンバー/インナーメンバー/M3クリンチングナット:光沢クロメート処理、リテーナー:亜鉛めっき鋼板
  • 耐荷重 (N)
    147

ご注意

  • ボールリテーナーアクセスホールの穴の縁が鋭くなっているところがあります。けがをする恐れがあるので、触れないでください。
  • アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
  • インナーメンバーの動きの頻度(繰り返し回数)やその他諸条件によりリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が7型番あります。
数量:

型番リスト

表示件数

移動距離

(mm)

レール長さ詳細

(mm)

RoHS?最小発注数量
97
200
10
1個
147
250
10
1個
197
300
10
1個
247
350
10
1個
347
450
10
1個
397
500
10
1個
447
550
10
1個
通常単価(税別) (税込単価)
通常出荷日
1,358
( 1,494 )
在庫品1日目当日出荷可能
1,358
( 1,494 )
在庫品1日目当日出荷可能
1,487
( 1,636 )
在庫品1日目当日出荷可能
1,582
( 1,740 )
4日目
1,697
( 1,867 )
在庫品1日目当日出荷可能
1,684
( 1,852 )
4日目
1,697
( 1,867 )
4日目

詳細情報

基本情報

【特長】
・幅寸法が20mmの小型鋼製ガイドレールです
・インナーメンバーが常にボールリテーナーの中に収まってスライドするため、正確な往復運動が得られます

ご注意

  • ボールリテーナーアクセスホールの穴の縁が鋭くなっているところがあります。けがをする恐れがあるので、触れないでください。
  • アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
  • インナーメンバーの動きの頻度(繰り返し回数)やその他諸条件によりリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

リニア型多目的スライドレール C2415のレビュー
この商品のレビューはありません
