未確定：候補が3型番あります。

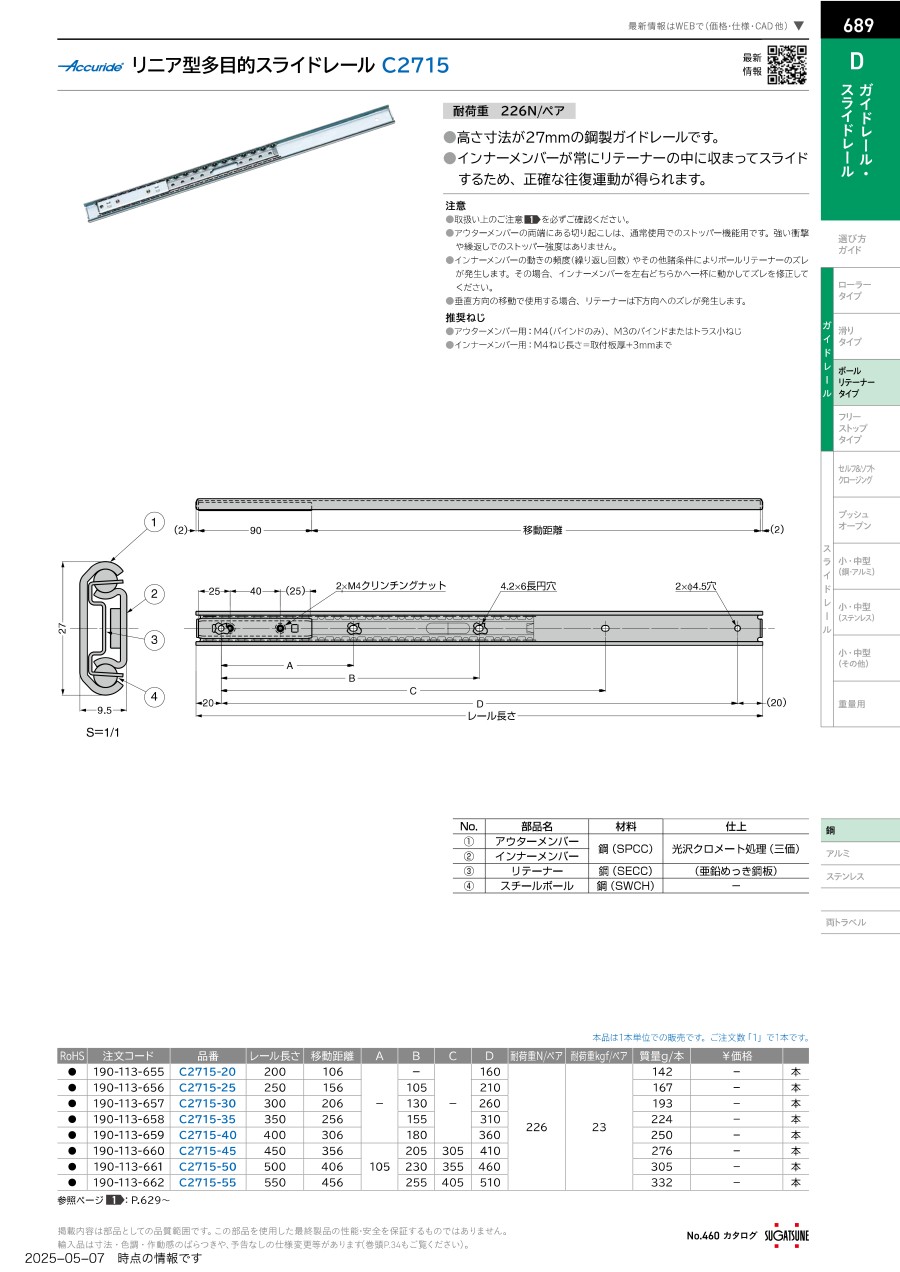

リニア型多目的スライドレール C2715

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・幅寸法が27mmの鋼製ガイドレールです・インナーメンバーが常にリテーナーの中に収まってスライ...

アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
垂直方向の移動で使用する場合、リテーナーは下方向へのズレが発生します。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

型番

レール長さ詳細

RoHS?

最小発注数量

通常単価(税別) (税込単価)	通常出荷日

【特長】
・幅寸法が27mmの鋼製ガイドレールです
・インナーメンバーが常にリテーナーの中に収まってスライドするため、正確な往復運動が得られます

アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
垂直方向の移動で使用する場合、リテーナーは下方向へのズレが発生します。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

リニア型多目的スライドレール C2715のレビュー

この商品のレビューはありません

	今見ている商品リニア型多目的スライドレール C2715	リニア型多目的スライドレール C115	リニア型多目的スライドレール C2415	オールステンレスリニア型多目的スライドレール ESR9 軽量用	リニア型多目的スライドレール RS115 縦使い・横使い兼用タイプ	リニアレールエコノミータイプ
メーカー	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	Lynxeye Motion（リンクスアイモーション）
通常価格	1,497円-	3,397円 -	1,358円 -	3,065円 -	3,489円 -	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	8日目〜
種類	リテーナタイプ	リテーナタイプ	リテーナタイプ	リテーナタイプ	リテーナタイプ	ベアリングタイプ
セット品/単品	セット品	セット品	セット品	セット品	セット品	セット品
材質	スチール	スチール	スチール	ステンレス	スチール	A6005·S55C
レール幅 W(mm)	27	35.3	20	35.5	35.3	36
組付高さ H(mm)	9.5	11.1	8	11.3	11.1	38
