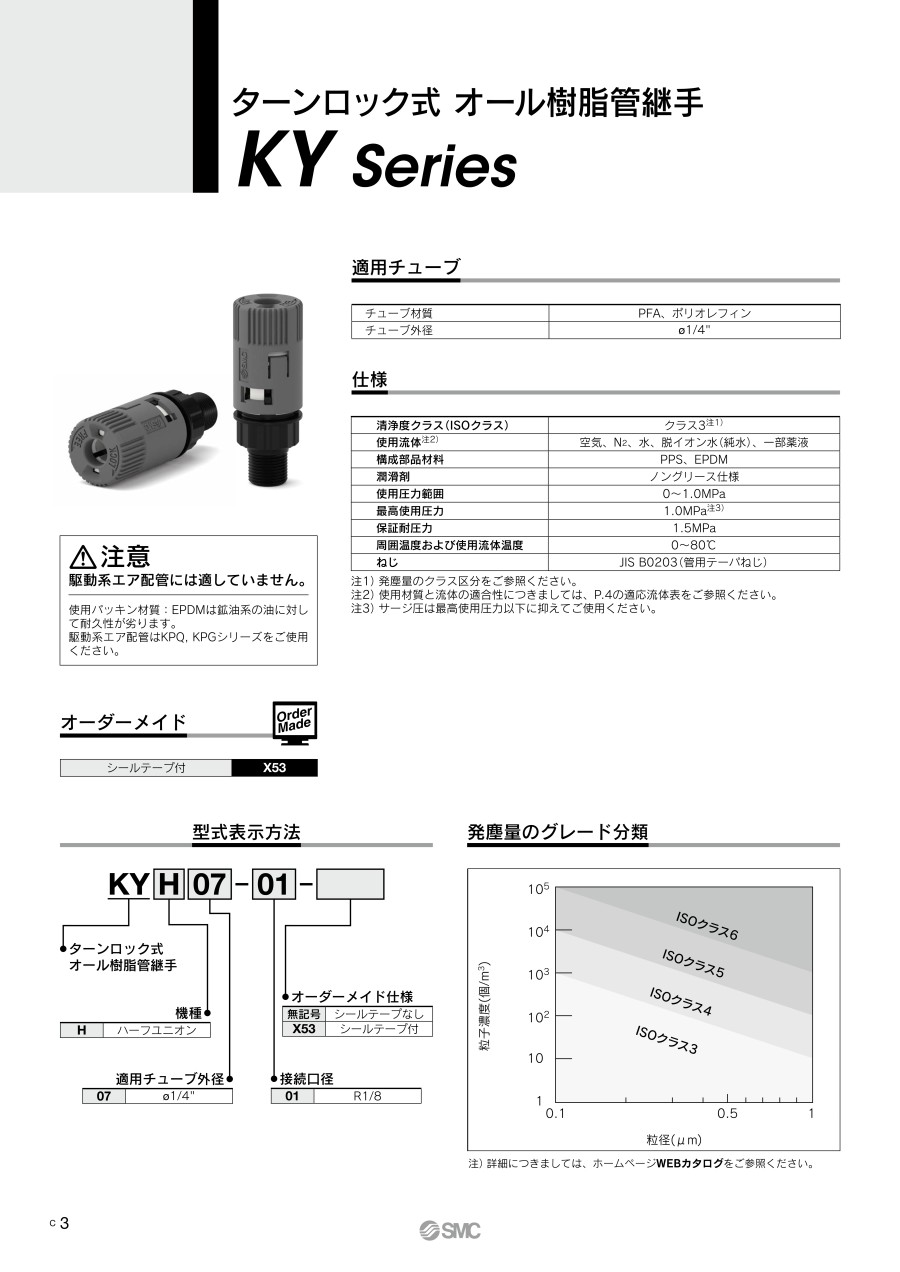

ターンロック式 オール樹脂管継手 KYシリーズ
- 通常単価(税別)
- 5,000円
- 税込単価
- 5,500円
チューブの挿入不足による気密漏れを防止。【特長】・確実なチューブ挿入が可能・チューブ把持状態の視認が可...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
| 適用チューブ外径 | 接続ねじ R | 型式 | H （六角対辺） | φD | L （Max） | A※ （Max） | M | 有効断面積 mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 1/8 | KYH07-01 | 14 | φ16.6 | 44.8 | 40.9 | 22.1 | 12.3 | 8.3 |
※Rねじのねじ込み後の参考寸法
製品仕様
適用チューブ
| チューブ材質 | PFA、ポリオレフィン |
|---|---|
| チューブ外径 | φ1/4" |
仕様
| 清浄度クラス（ISOクラス） | クラス3注1） |
|---|---|
| 使用流体注2） | 空気、N2、水、脱イオン水（純水）、一部薬液 |
| 構成部品材料 | PPS、EPDM |
| 潤滑剤 | ノングリース仕様 |
| 使用圧力範囲 | 0～1.0MPa |
| 最高使用圧力 | 1.0MPa注3） |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 0～80℃ |
| ねじ | JIS B0203（管用テーパねじ） |
注1）発塵量のクラス区分をご参照ください。
注2）使用材質と流体の適合性につきましては、デジタルカタログP.4の適応流体表をご参照ください。
注3）サージ圧は最高使用圧力以下に抑えてご使用ください。
詳細情報
基本情報
チューブの挿入不足による気密漏れを防止。
【特長】
・確実なチューブ挿入が可能
・チューブ把持状態の視認が可能
・ノングリース
・使用流体：空気、N2、水、脱イオン水（純水）、一部薬液（薬液の対応流体詳細は、カタログのP.4をご参照ください）
・使用温度：0～80℃
・オール樹脂、金属レス（ゴム除く）
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
